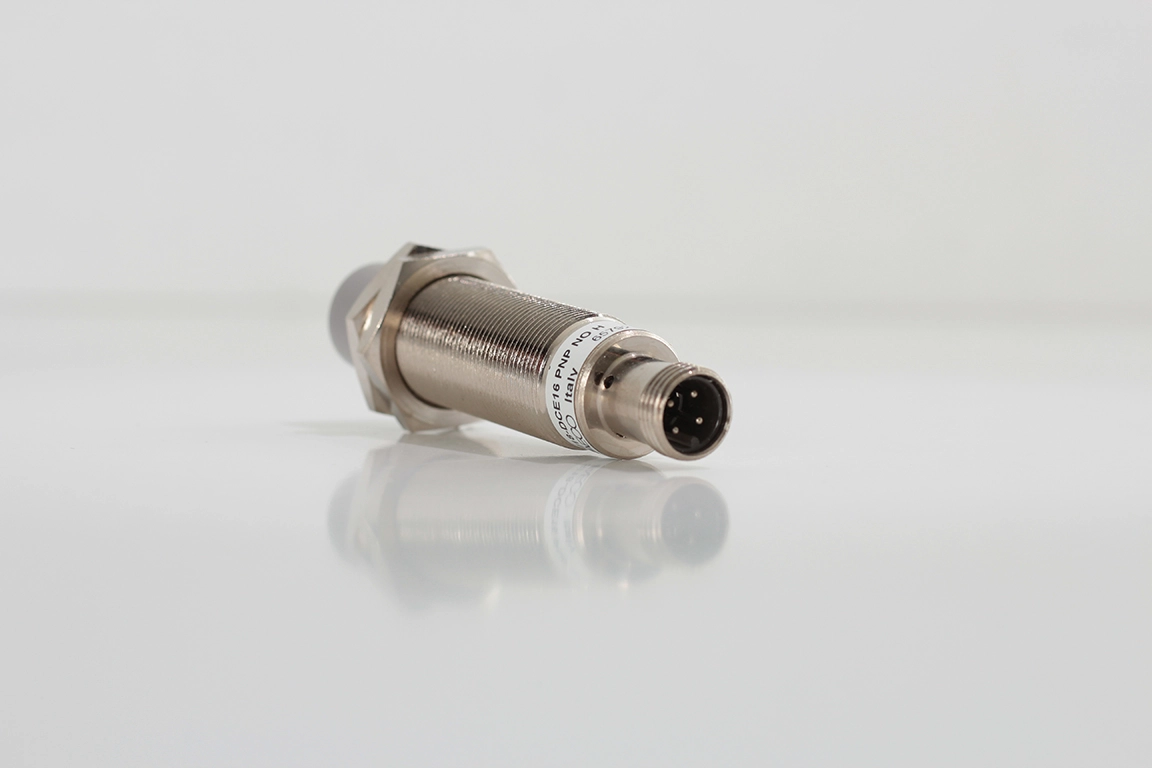

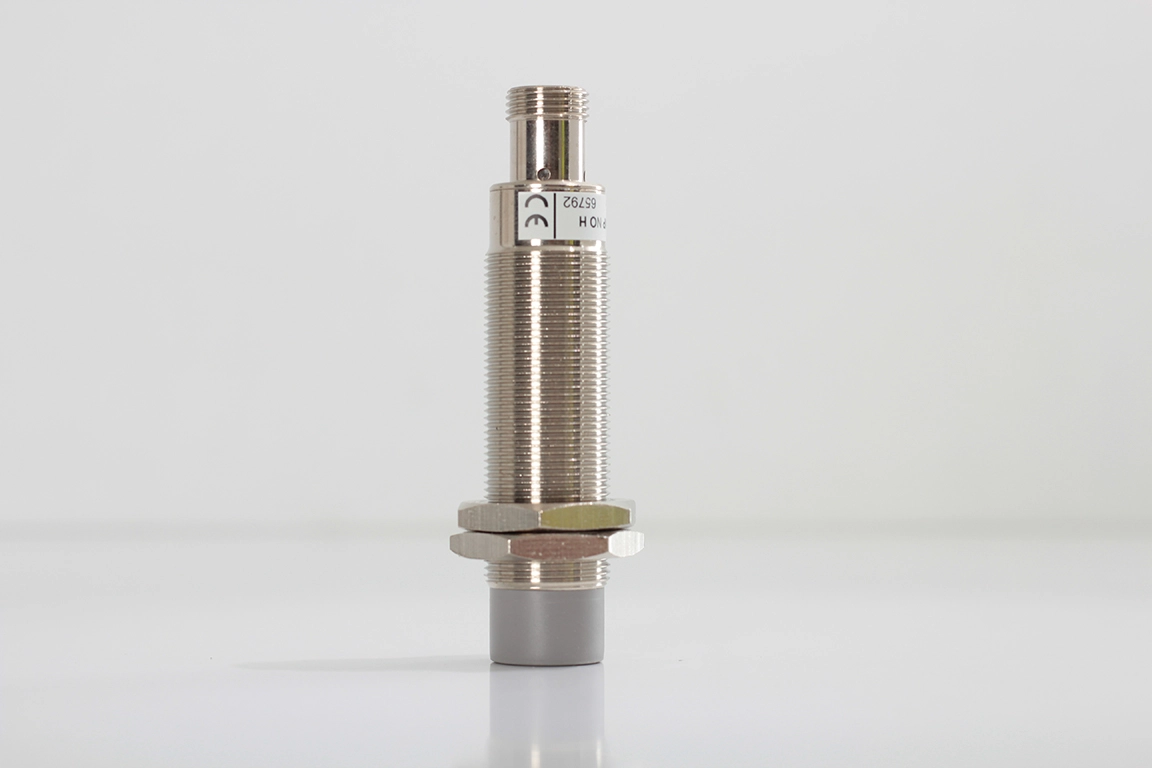

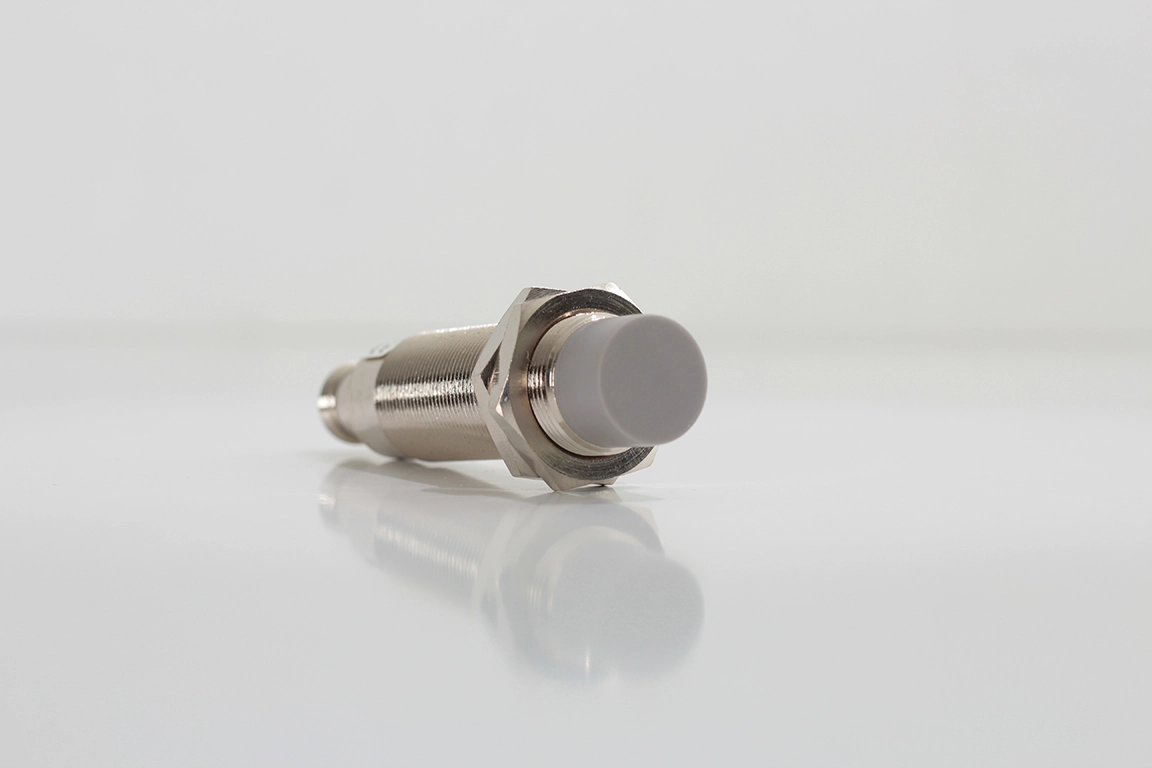

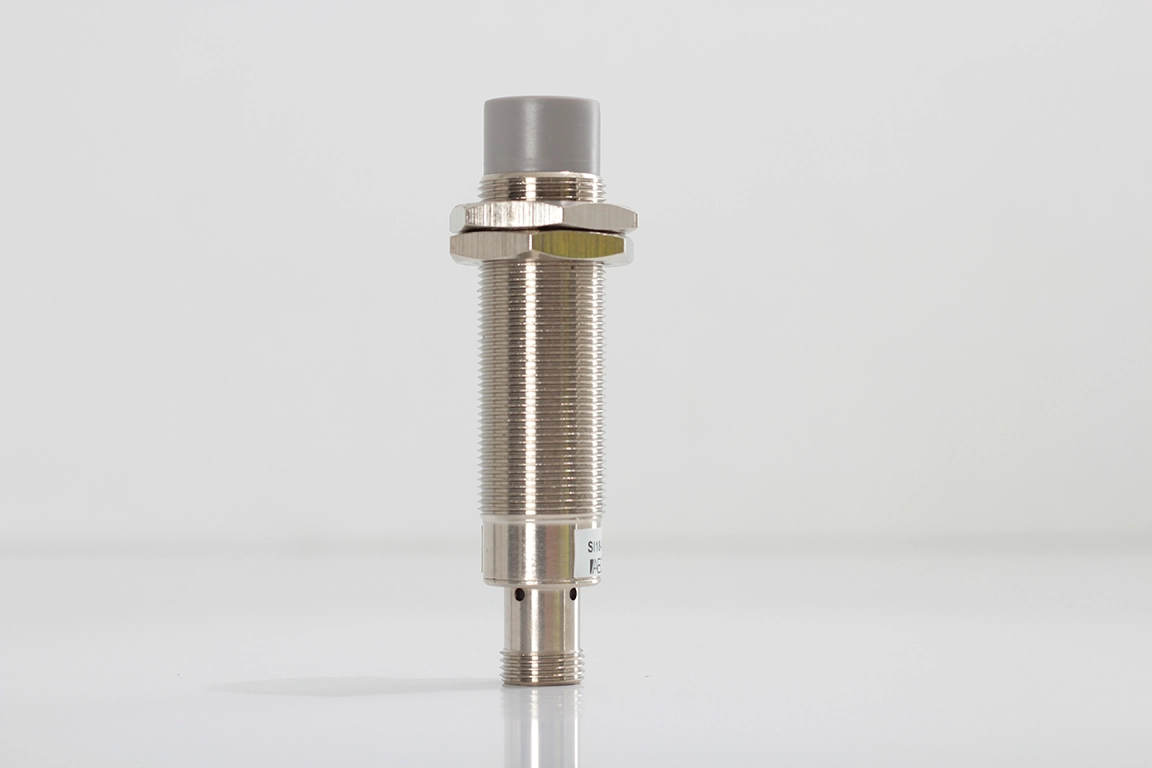

AECO SI18-DCE16 PNP NO H — M18x1 DC Endüktif Sensör, 16mm Uzun Algılama Mesafeli (I18000476)

AECO SI18-DCE16 PNP NO H, doğru akım beslemeli, PNP normalde açık (NO) çıkışlı, M18x1 dişli gövdeli bir endüktif proximity sensördür. Bu modelin en belirgin özelliği, M18 gövde sınıfındaki standart sensörlerin çok üzerinde olan 16 mm nominal algılama mesafesi ve genişletilmiş algılama mesafesi (Extended sensing distance) desteğidir. Bu sayede hedefin sensöre yakın hizalanamadığı, titreşimli veya büyük toleranslı uygulamalarda diğer M18 sensörlerin yetersiz kaldığı durumlarda güvenilir algılama sağlanır. −25°C ÷ +85°C geniş sıcaklık aralığı ve 4 x 90° LED gösterge ile zorlu ortamlarda da tam kontrol sunar.

Temel Özellikler

• ✔ Besleme türü: Doğru akım (DC); çalışma gerilimi 10 ÷ 30V; akım tüketimi <15 mA @24Vdc
• ✔ Çıkış tasarımı: PNP — çıkış aktifken yükü pozitif besleme rayına bağlar; Siemens, Schneider ve Avrupa menşeli PLC sistemleriyle uyumludur
• ✔ Çıkış fonksiyonu: NO (Normalde Açık) — metal hedef algılandığında çıkış aktif olur
• ✔ Maksimum çıkış akımı: 200 mA; maksimum gerilim düşümü: <1.8V
• ✔ Maksimum anahtarlama frekansı: 200 Hz
• ✔ Nominal algılama mesafesi (Sn): 16 mm; gerçek algılama mesafesi (Sr): 16 mm ±%10; operatif mesafe: 0 ÷ 12.96 mm
• ✔ Genişletilmiş algılama mesafesi: Mevcut — standart M18 sensörlerin ötesinde uzun menzil
• ✔ Kısa devre koruması: Mevcut; Aşırı yük koruması: Mevcut; Ters kutuplama koruması: Mevcut
• ✔ Gösterge: 4 x 90° sarı LED — anahtarlama durumunu her yönden gösterir
• ✔ Gövde: M18x1 dişli tip, nikel kaplı pirinç; algılama yüzeyi gri POM; kilitleme somunları nikel kaplı pirinç
• ✔ Montaj tipi: Gömülü montaja uygun değil (Non-embeddable); non-flush montajda yan boşluk ≥2D, ön boşluk X ≥ 8 mm
• ✔ Bağlantı: H tipi M12x1 konnektör, altın kaplama kontaktlar (Pin 1: Kahverengi/+, Pin 3: Mavi/−, Pin 4: Siyah/PNP NO Çıkış)
• ✔ IP koruma sınıfı: IP65 / IP66 / IP67 (konnektöre göre değişir)
• ✔ Çalışma sıcaklığı: −25°C ÷ +85°C
• ✔ Boyutlar: M18x1 — Uzunluk 80.5 mm; Ağırlık: 70 g

16 mm Algılama Mesafesinin Avantajı

Standart M18 sensörler genellikle 5-8 mm algılama mesafesi sunarken, SI18-DCE16 PNP NO H 16 mm'ye kadar uzanan menziliyle kritik farklılıklar yaratır:

• ✅ Titreşimli ortamlar: Hedef ile sensör arasındaki mesafenin sürekli değiştiği uygulamalarda geniş operatif mesafe (0 ÷ 12.96 mm) güvenli algılama penceresi sağlar
• ✅ Büyük ve düzensiz hedef yüzeyleri: Hassas hizalama gerektirmeden geniş metal hedeflerin tespiti
• ✅ Kirlilik ve birikim: Sensör yüzeyinde toz, kir veya boya birikimi durumunda bile etkin algılama sürdürülebilir
• ✅ Montaj kolaylığı: Hassas konumlandırma gerektirmediğinden saha kurulum süresi kısalır, bakım maliyeti düşer

Malzeme Düzeltme Katsayıları

Sensörün nominal algılama mesafesi çelik hedef için geçerlidir. Diğer malzemelerde aşağıdaki düzeltme katsayıları uygulanmalıdır:

• ✔ Paslanmaz çelik: 0.9
• ✔ Pirinç: 0.5
• ✔ Alüminyum: 0.4
• ✔ Bakır: 0.4

Uyumluluk ve Standartlar

• ✔ EMC Direktifi: 2014/30/EU
• ✔ Ürün Standardı: EN60947-5-2
• ✔ RoHS uyumlu, CE işaretli

Kullanım Alanları

• 1️⃣ Büyük çaplı boru ve tank sistemleri: Flanş kapakları veya büyük metal vana kollarının açık/kapalı konumunu geniş algılama mesafesiyle hassas hizalama gerektirmeksizin izleme
• 2️⃣ Ağır iş makineleri hidrolik sistemleri: +85°C'ye dayanıklı yapısıyla hidrolik silindir pistonu veya bağlantı kolunun hareket sınırlarını yüksek ısı ortamında algılama
• 3️⃣ Rüzgar türbini kanat pitch sistemleri: Kanat açı ayar mekanizmasındaki büyük metal dişli veya braketin referans konumunu zorlu dış hava koşullarında (IP67) izleme
• 4️⃣ Demiryolu bakım ekipmanları: Ray üzerinde hareket eden bakım aracının büyük metal aksamının istasyon noktasına yaklaşımını geniş toleranslı 16 mm mesafede güvenle algılama

Montaj Bilgisi

Bu sensör gömülü montaja uygun değildir. Yan yana montajda sensörler arası mesafe en az 2D olmalıdır. Non-flush montajda sensörün önünde en az 3×Sn, yanlarında en az 2×Sn ve ek olarak sensörün çevre metalden uzaklığı X ≥ 8 mm olacak şekilde yerleştirme yapılması önerilir.
