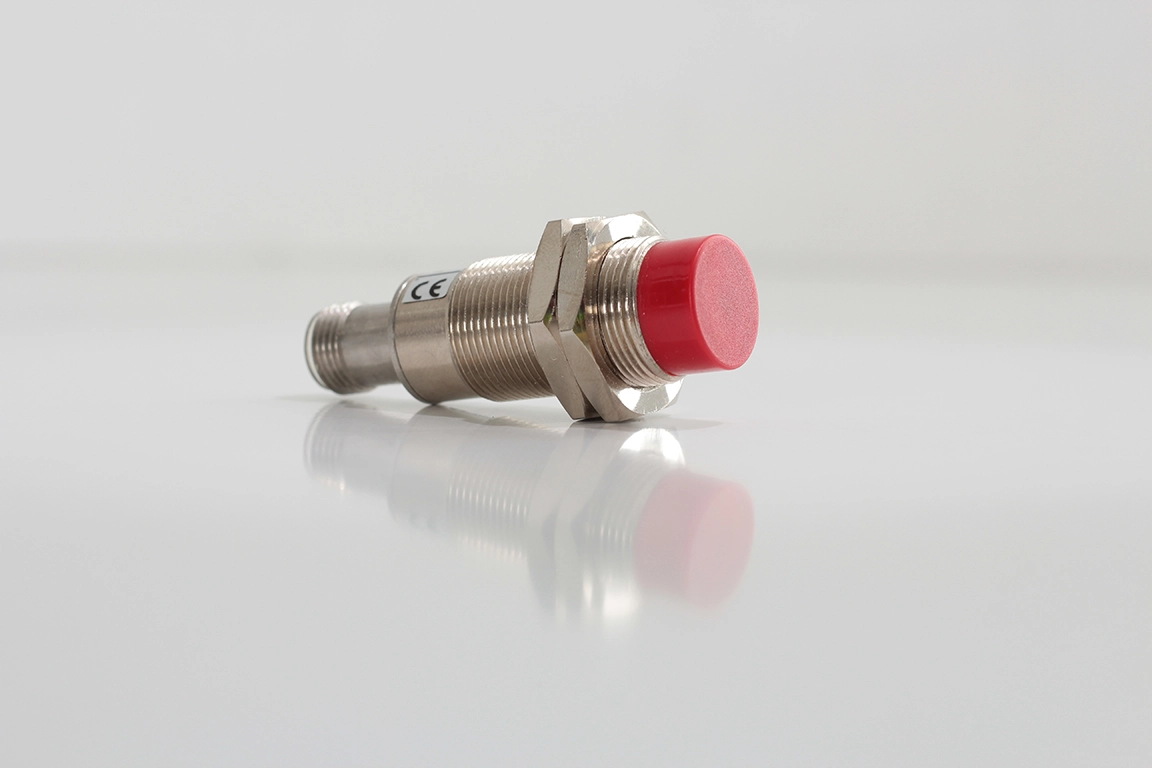

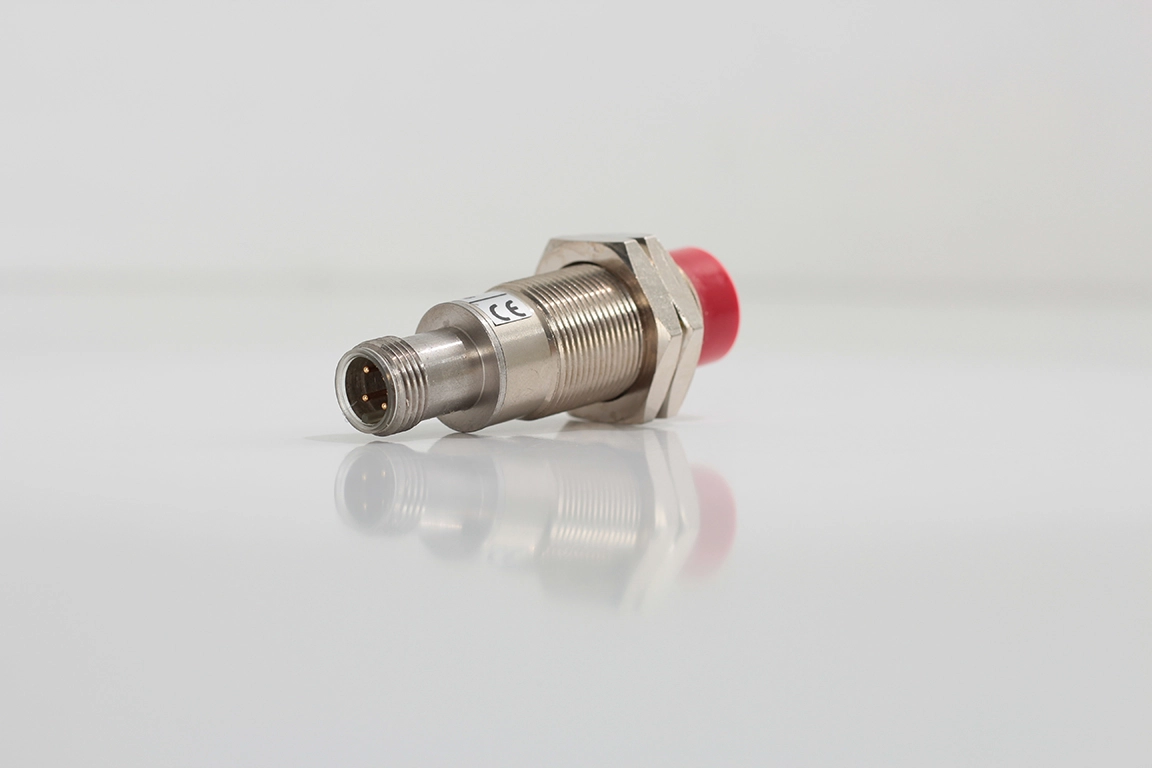

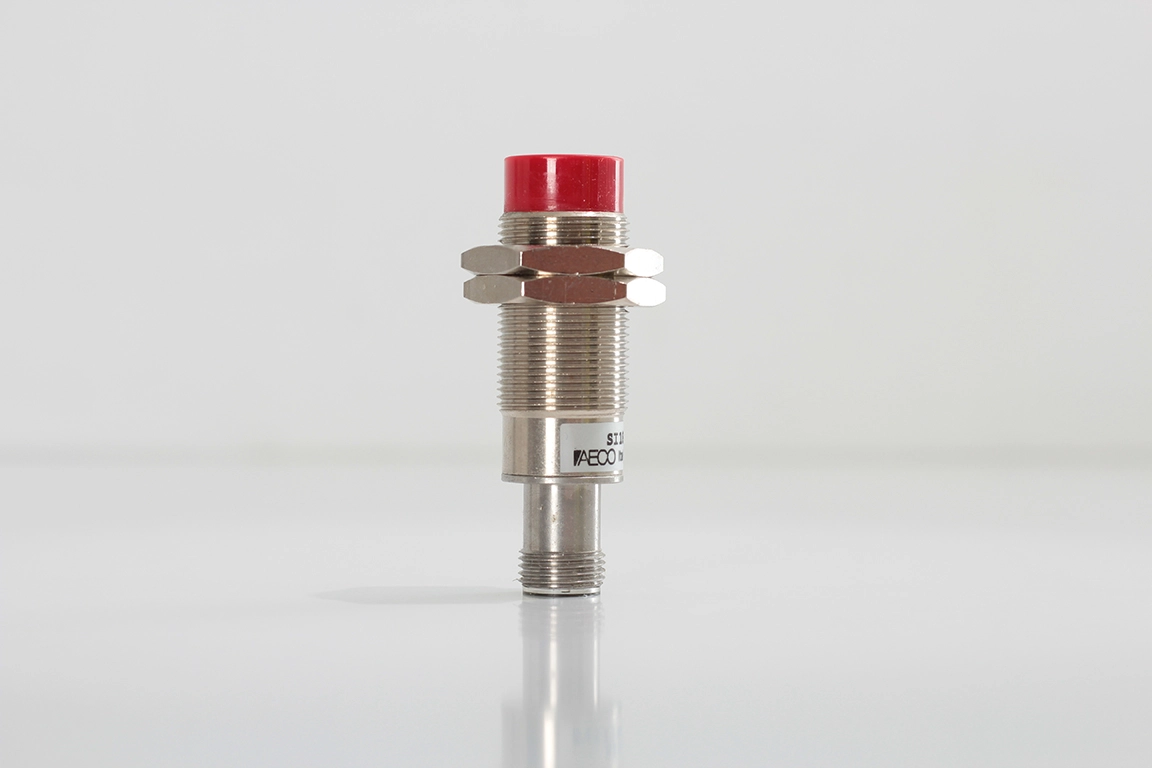

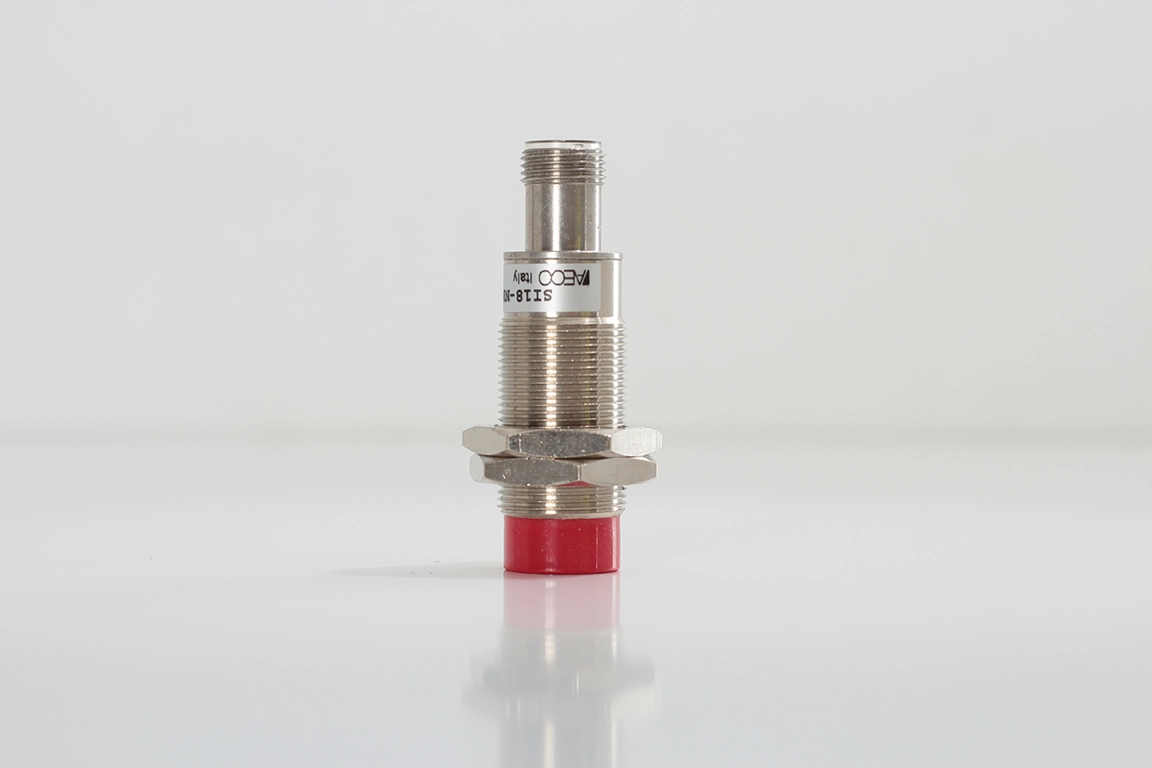

AECO SI18-NE8 H — M18x1 NAMUR Endüktif Sensör, 8mm Algılama Mesafeli (I18000144)

AECO SI18-NE8 H, NAMUR arayüzlü, M18x1 dişli gövdeli bir endüktif proximity sensördür. NAMUR standardı (EN60947-5-6), sensörün klasik PNP/NPN çıkış yerine akım tüketimini değiştirerek algılama bilgisini iletmesini sağlar: metal hedef varlığında akım ≤1 mA, yokluğunda ise ≥3 mA olarak ölçülür (@8.2V). Bu yapı, güvenlik bariyerleri veya zener bariyerleri üzerinden beslenerek patlayıcı ortamlarda (Ex bölgeler) ve tehlikeli proseslerde güvenle kullanılabilmesine olanak tanır. H tipi M12x1 altın kaplama konnektör ile korozif ve nemli ortamlarda uzun ömürlü bağlantı güvencesi sunar.

Temel Özellikler

• ✔ Çıkış tasarımı: NAMUR (EN60947-5-6) — akım tüketimiyle algılama: hedef varken ≤1 mA, hedef yokken ≥3 mA (@8.2V)
• ✔ Besleme gerilimi: 5 ÷ 30V DC; ters kutuplama koruması 8.5V'a kadar
• ✔ Maksimum anahtarlama frekansı: 1000 Hz
• ✔ Nominal algılama mesafesi (Sn): 8 mm; gerçek algılama mesafesi (Sr): 8 mm ±%10; operatif mesafe: 0 ÷ 6.48 mm
• ✔ Gövde: M18x1 dişli tip, nikel kaplı pirinç; algılama yüzeyi kırmızı PC (polikarbonat); kilitleme somunları nikel kaplı pirinç
• ✔ Montaj tipi: Gömülü montaja uygun değil (Non-embeddable)
• ✔ Bağlantı: H tipi M12x1 konnektör, altın kaplama kontaktlar (Pin 1: Kahverengi/+, Pin 2: Mavi/−, Pin 3-4: Bağlantısız)
• ✔ IP koruma sınıfı: IP65 / IP66 / IP67 (konnektöre göre değişir)
• ✔ Çalışma sıcaklığı: −25°C ÷ +70°C
• ✔ Boyutlar: M18x1 — Uzunluk 58.5 mm; Ağırlık: 55 g

NAMUR Çıkışının Avantajları

NAMUR arayüzü, standart PNP/NPN sensörlere kıyasla kritik uygulamalar için önemli üstünlükler sunar:

• ✅ Kablo kopuğu ve kısa devre tespiti: Akım değeri izlenerek hat arızaları anında tespit edilebilir; PNP/NPN sensörlerde bu mümkün değildir
• ✅ Ex bölge uyumu: Zener bariyer veya galvanik izolasyon bariyeri üzerinden beslenerek ATEX/IECEx gerekliliklerini karşılayan patlayıcı ortamlarda kullanılabilir
• ✅ Güvenlik sistemleriyle entegrasyon: SIL sertifikalı güvenlik PLC'leri ve izleme röleleriyle doğrudan uyumlu; fonksiyonel güvenlik mimarileri için idealdir
• ✅ Düşük enerji tüketimi: Maksimum birkaç mA akımla çalışarak enerji tasarrufu sağlar ve bariyer üzerindeki ısınmayı minimumda tutar

Malzeme Düzeltme Katsayıları

Sensörün nominal algılama mesafesi çelik hedef için geçerlidir. Diğer malzemelerde aşağıdaki düzeltme katsayıları uygulanmalıdır:

• ✔ Paslanmaz çelik: 0.9
• ✔ Pirinç: 0.5
• ✔ Alüminyum: 0.4
• ✔ Bakır: 0.4

Uyumluluk ve Standartlar

• ✔ EMC Direktifi: 2014/30/EU
• ✔ Ürün Standardı: EN60947-5-6 (NAMUR sensör standardı)
• ✔ RoHS uyumlu, CE işaretli

Kullanım Alanları

• 1️⃣ Rafineriler ve petrokimya tesisleri: Büyük çaplı M18 gövdesiyle yüksek basınçlı boru hatlarındaki flanş vana konumlarını NAMUR bariyeri aracılığıyla Ex Zone 1/2'de güvenle izleme
• 2️⃣ Doğalgaz dağıtım istasyonları: Kompresör veya ayırma vanasının açık/kapalı durumunu kablo kopuğu tespiti özelliğiyle sürekli denetleyerek kritik hat güvenliğini sağlama
• 3️⃣ İlaç ve biyoteknoloji üretimi: GMP uyumlu paslanmaz çelik ekipmanlarda (Sn×0.9 düzeltme katsayısıyla) reaktör kapağı veya tank basınç kapağı konumunun güvenlik sistemiyle entegre izlenmesi
• 4️⃣ Hammadde depolama ve aktarma siloları: Silo tahliye kapağı mekanizmasının metal durdurucusunu 8 mm mesafeden tespit ederek NAMUR sinyaliyle merkezi DCS/SCADA sistemine bildirim

Montaj Bilgisi

Bu sensör gömülü montaja uygun değildir. Yan yana montajda sensörler arası mesafe en az 2D olmalıdır. Non-flush montajda sensörün önünde en az 3×Sn, yanlarında en az 2×Sn boşluk bırakılması önerilir.
