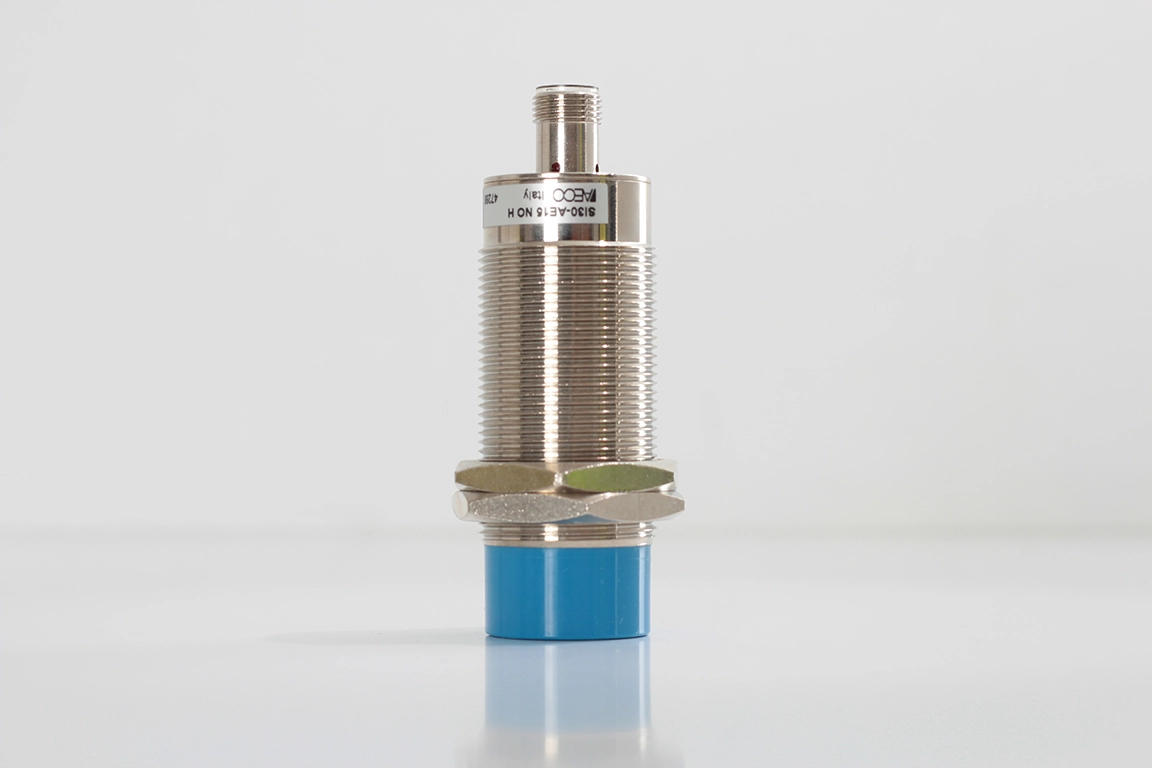

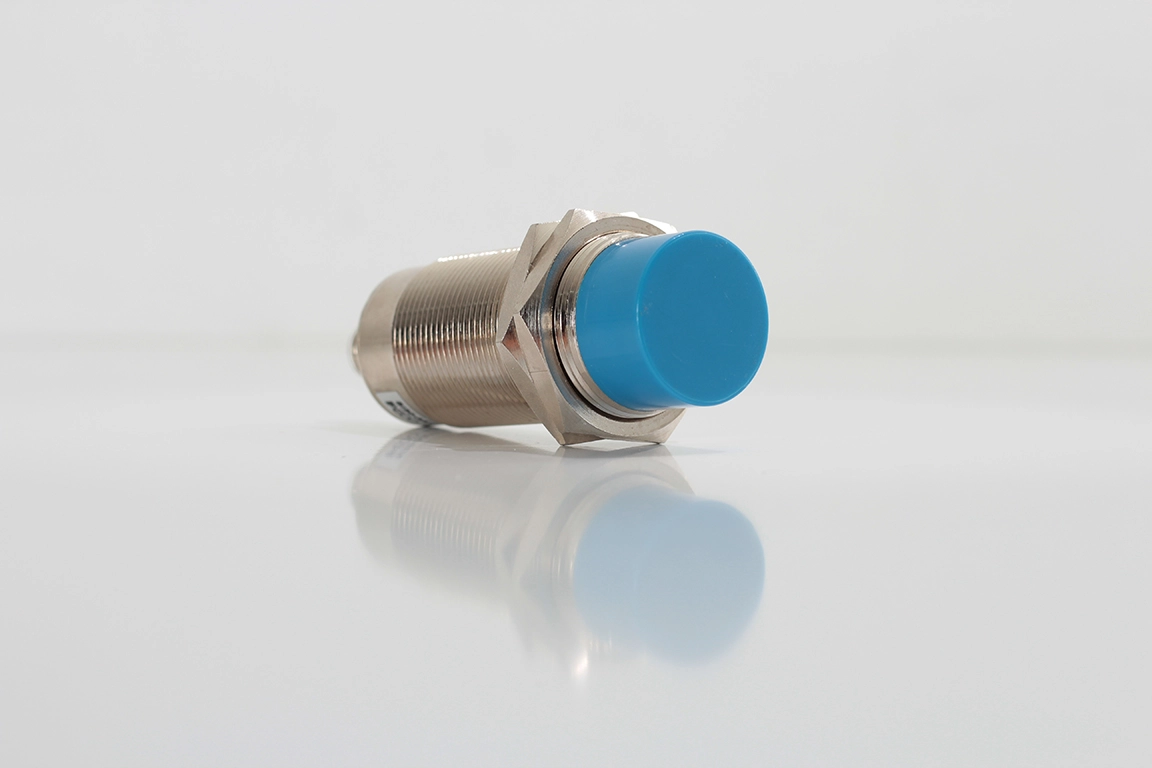

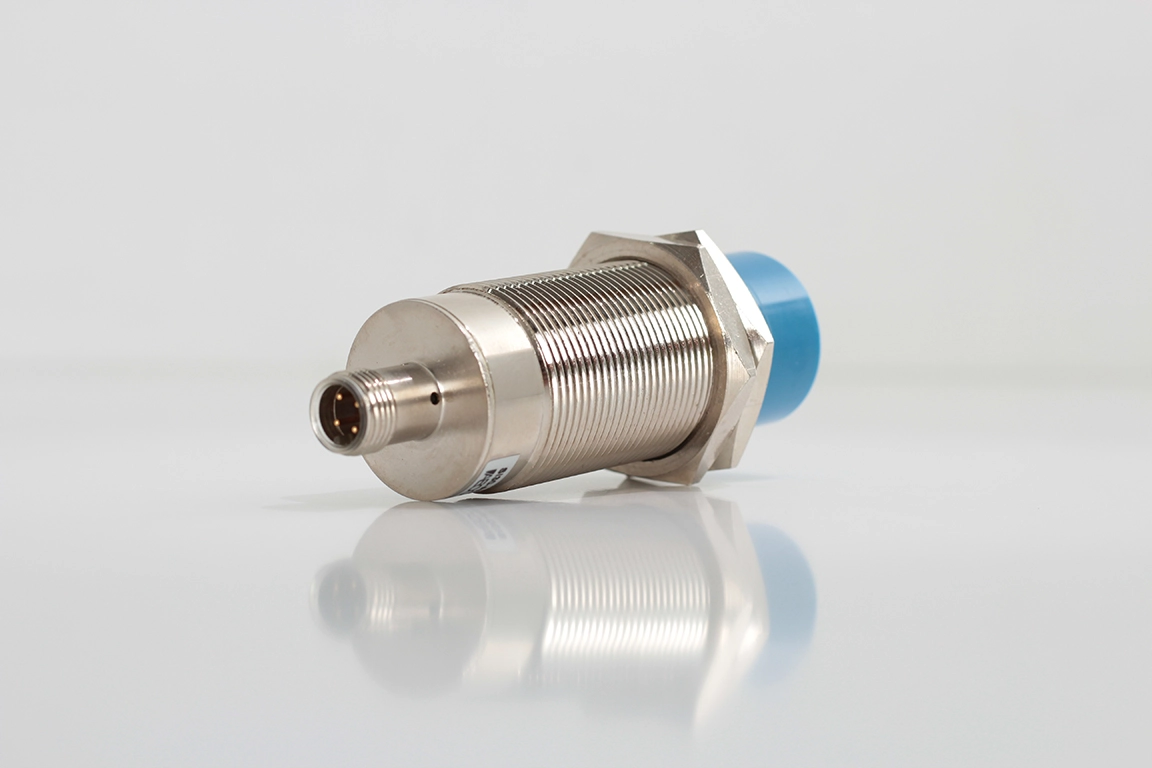

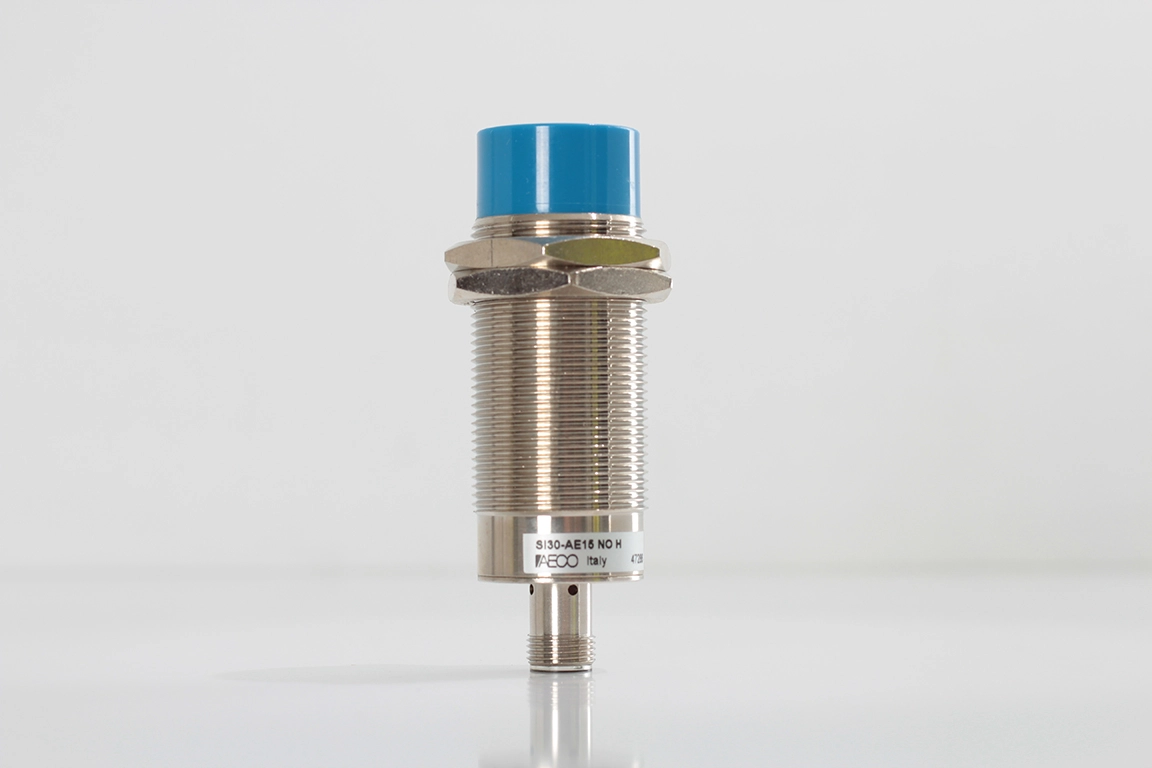

AECO SI30-AE15 NO H — AC Endüktif Sensör, 15mm Algılama Mesafeli, Normalde Açık, M12 Konnektör (I30000010)

AECO SI30-AE15 NO H, alternatif akım beslemeli, normalde açık (NO) çıkışlı, M30x1.5 dişli gövdeli büyük boy bir endüktif proximity sensördür. M30 gövde sınıfı; büyük metal hedeflerin, geniş toleranslı mekanizmaların ve titreşimli ortamların söz konusu olduğu ağır sanayi uygulamaları için tasarlanmıştır. 15 mm nominal algılama mesafesi ile M18 gövdeli muadillerine kıyasla çok daha geniş bir algılama penceresi sunarken, 20-250V AC geniş gerilim aralığı sayesinde herhangi bir dönüştürücü gerekmeksizin mevcut AC tesis hatlarına doğrudan bağlanabilir. 4 x 90° sarı LED gösterge ve H tipi M12x1 altın kaplama konnektör ile zorlu saha koşullarında kolay izleme ve güvenilir bağlantı sağlar.

Temel Özellikler

✔ Besleme türü: Alternatif akım (AC); çalışma gerilimi 20 ÷ 250V
✔ Çıkış fonksiyonu: NO (Normalde Açık) — metal hedef algılandığında devre kapanır
✔ Maksimum çıkış akımı: 300 mA; minimum çıkış akımı: 5 mA; maksimum tepe akımı: 1.5 A
✔ Maksimum gerilim düşümü: <6V; artık akım: <1 mA
✔ Maksimum anahtarlama frekansı: 12 Hz
✔ Nominal algılama mesafesi (Sn): 15 mm; gerçek algılama mesafesi (Sr): 15 mm ±%10; operatif mesafe: 0 ÷ 12.15 mm
✔ Gösterge: 4 x 90° sarı LED — anahtarlama durumunu her yönden gösterir
✔ Gövde: M30x1.5 dişli tip, nikel kaplı pirinç; algılama yüzeyi mavi PC (polikarbonat); kilitleme somunları nikel kaplı pirinç
✔ Montaj tipi: Gömülü montaja uygun değil (Non-embeddable)
✔ Bağlantı: H tipi M12x1 konnektör, altın kaplama kontaktlar (Pin 3: Mavi, Pin 4: Siyah — kablo bağlantılı versiyona göre belirtilmiştir)
✔ IP koruma sınıfı: IP65 / IP66 / IP67 (konnektöre göre değişir)
✔ Çalışma sıcaklığı: −25°C ÷ +70°C
✔ Boyutlar: M30x1.5 — Uzunluk 90 mm; Ağırlık: 180 g

M30 Gövde Sınıfını Ne Zaman Tercih Etmeli?

Sensör gövde çapı seçimi, uygulamanın mekanik ve elektriksel gereksinimlerine göre yapılmalıdır. M30 gövde aşağıdaki durumlarda M12 ve M18 alternatiflere üstünlük sağlar:

✅ Büyük ve düzensiz hedef yüzeyleri: 15 mm menzil ile geniş metal aksamların, plakaların veya flanşların hassas hizalama gerektirmeksizin algılanması
✅ Yüksek titreşimli ortamlar: Geniş operatif mesafe (0 ÷ 12.15 mm) sayesinde titreşim kaynaklı konum sapmalarında kesintisiz algılama
✅ Mekanik dayanıklılık gereksinimleri: M30 dişli yapı ve 180 g ağırlıklı masif gövde, sert çarpma ve darbelere karşı üstün direnç sunar
✅ Mevcut AC tesis altyapısına entegrasyon: 20-250V AC geniş aralık ile DC güç kaynağı veya ek dönüştürücü gerekmeksizin doğrudan bağlantı

Malzeme Düzeltme Katsayıları

Sensörün nominal algılama mesafesi çelik hedef için geçerlidir. Diğer malzemelerde aşağıdaki düzeltme katsayıları uygulanmalıdır:

✔ Paslanmaz çelik: 0.9
✔ Pirinç: 0.5
✔ Alüminyum: 0.4
✔ Bakır: 0.4

Uyumluluk ve Standartlar

✔ EMC Direktifi: 2014/30/EU
✔ Alçak Gerilim Direktifi (LVD): 2014/35/UE
✔ Ürün Standardı: EN60947-5-2
✔ RoHS uyumlu, CE işaretli

Kullanım Alanları

1️⃣ Çelik haddehaneleri ve hadde hattı ekipmanları: Büyük çaplı rulo veya rulo tutucusunun çalışma pozisyonuna geldiğini 15 mm geniş algılama mesafesiyle AC hat üzerinden doğrulama
2️⃣ Taş kırma ve maden öğütme tesisleri: Kırıcı çene veya konik mekanizmasının büyük metal durdurucularının referans konumunu toz ve titreşim ortamında IP67 güvencesiyle izleme
3️⃣ Gemi yükleme rampaları ve liman vincileri: Büyük kapı veya rampa kolunun tam açık konumuna geldiğini 4x90° LED göstergeyle sahadan kolayca denetleme
4️⃣ Beton santralleri ve hazır beton üretimi: Agrega bantının boşaltma kapağı veya beton mikserinin dökme ağzının açık konumunu nemli ve kirli ortamda güvenilir biçimde algılama
