Aeco SI30-NE15 H | M30 İndüktif Sensör | Sn: 15mm | NAMUR Çıkış | 5–30V DC | M12x1 Konnektör

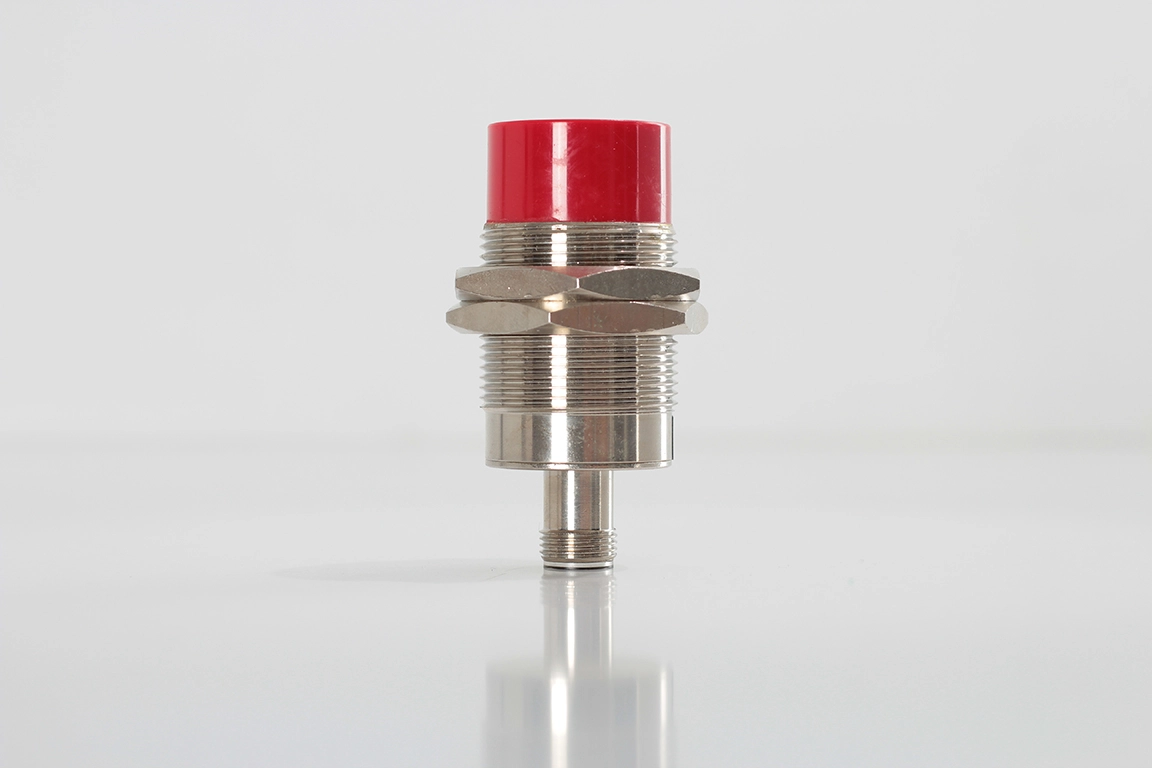

Aeco SI30-NE15 H, metal hedeflerin temassız algılanması için tasarlanmış M30x1.5 gövdeli indüktif yaklaşım sensörüdür. NAMUR çıkış yapısı sayesinde, NAMUR girişli yükseltici/izolatör modülleri ile birlikte kullanılarak endüstriyel otomasyon uygulamalarında güvenilir konum algılama sağlar.

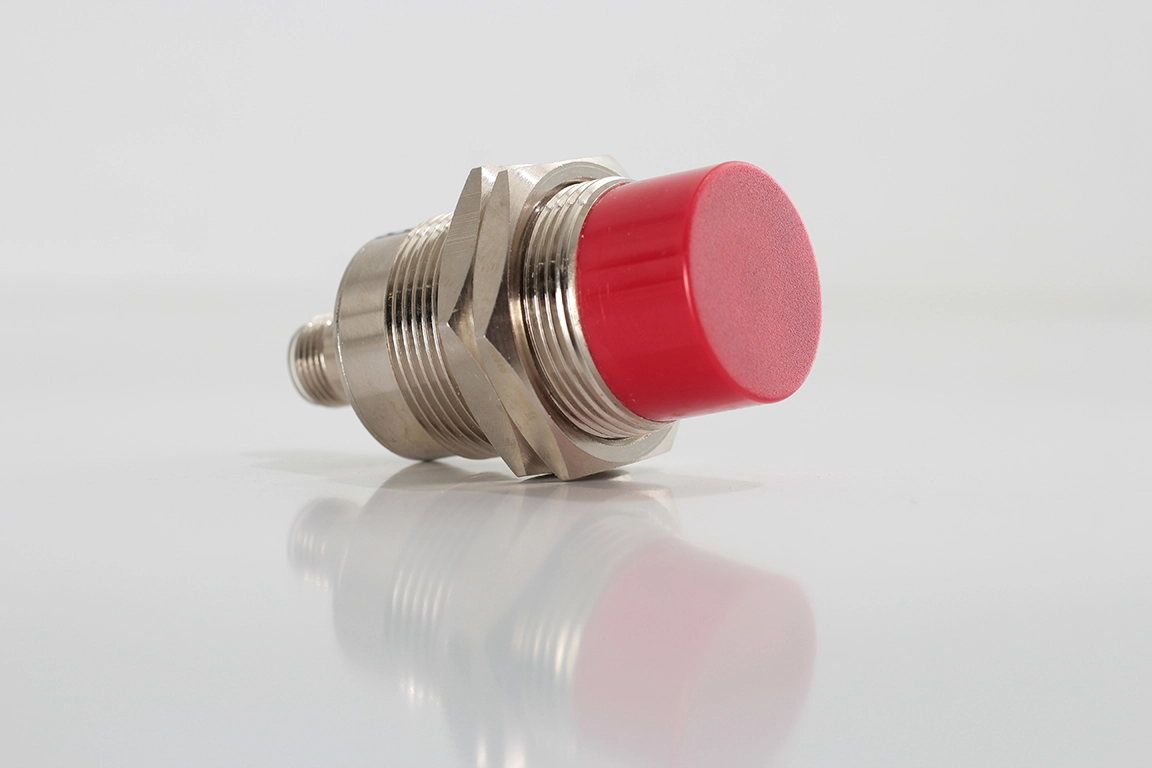

Sn 15 mm anahtarlama mesafesi; konveyör hatlarında parça var/yok kontrolü, fikstürlerde konum doğrulama, makine otomasyonunda limit ve referans tespiti gibi uygulamalarda pratik kullanım sunar. Gövde malzemesi nikel kaplı pirinç, algılama yüzeyi PC (kırmızı) yapıdadır. Non-flush (gömme montaja uygun değil) tip olduğundan montajda sensör çevresinde uygun boşluk bırakılması önerilir.

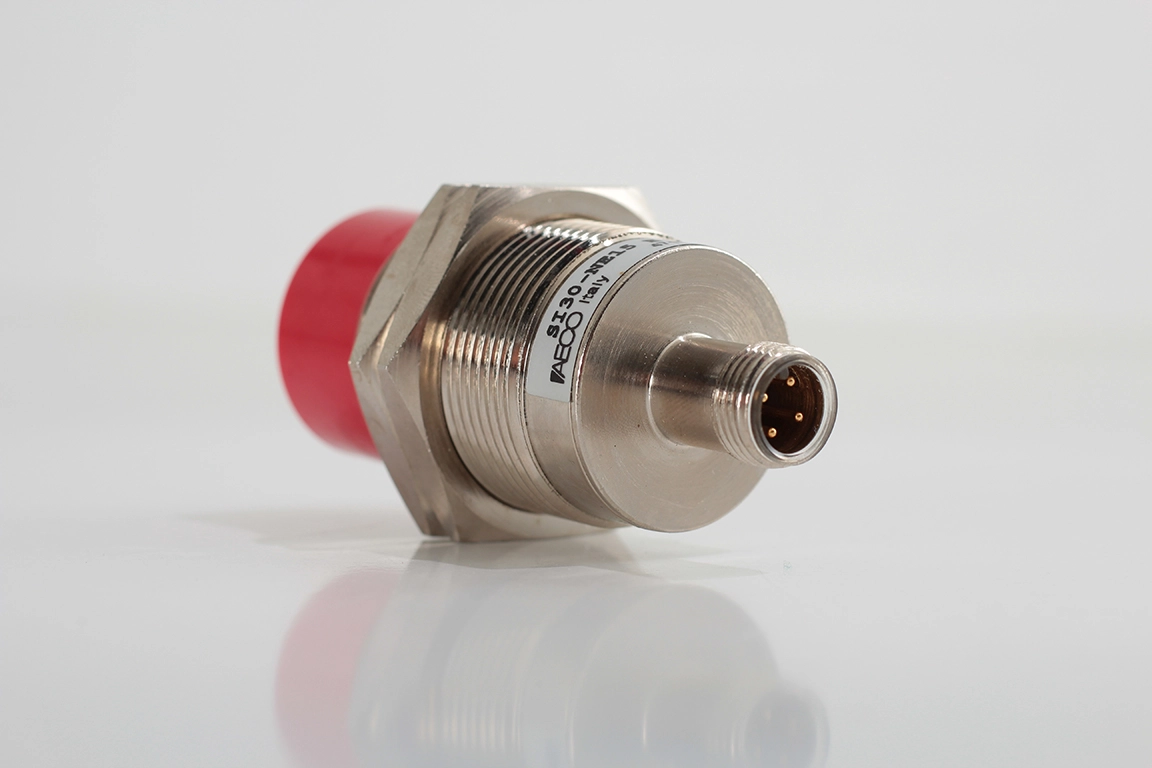

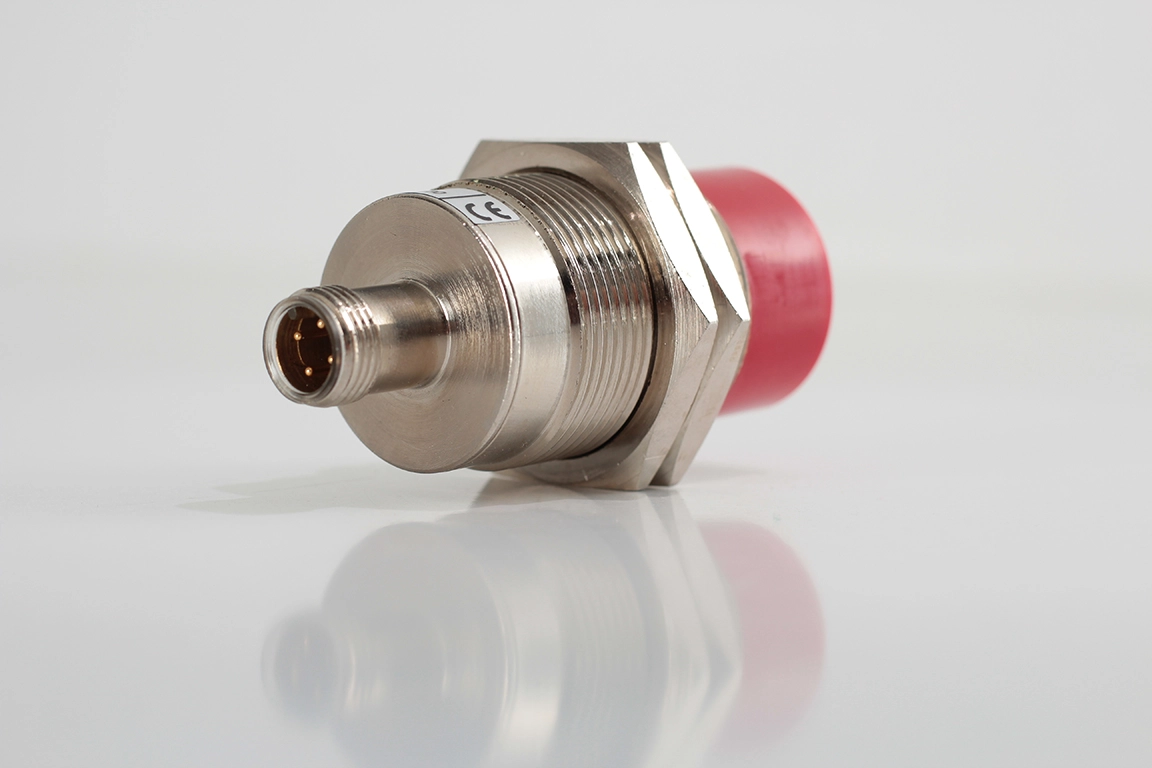

Bağlantı, H tip M12x1 konnektör üzerinden yapılır (kontaklar altın kaplama). IP65–IP66–IP67 koruma seviyesi, kullanılan konnektöre bağlı olarak endüstriyel ortamlarda dayanıklılık sağlar. -25°C … +70°C çalışma aralığı ile birçok pano ve saha uygulamasına uygundur.

Öne Çıkan Teknik Özellikler

• ✅ Besleme: 5–30V DC

• ✅ Çıkış tipi: NAMUR

• ✅ Anahtarlama frekansı: 500 Hz

• ✅ Algılama mesafesi: Sn 15 mm | Sr 15 mm ±10% | So 0–12.15 mm

• ✔️ Akım tüketimi (NAMUR): On ≤ 1 mA | Off ≥ 3 mA @ 8.2V

• ✔️ Ters polarite koruması: 8.5V’a kadar

• ✔️ Koruma sınıfı: Class III

• ✔️ IP Koruma: IP65 / IP66 / IP67 (kullanılan konnektöre bağlı)

• ✔ Gövde / Ölçü: M30x1.5 | L=65 mm | 120 g

• ✔ Malzeme: Nikel kaplı pirinç gövde | PC kırmızı algılama yüzeyi

• ✔ Montaj: Non-flush (gömme montaja uygun değil)

Elektrik Bağlantısı (NAMUR – 2 Kablo) | H Tip M12x1 Konnektör

Bu model NAMUR çıkışlıdır ve tipik olarak NAMUR yükseltici/izolatör veya uygun giriş modülü ile kullanılır. M12x1 (H tip) konnektör bağlantısı aşağıdaki gibidir:

• ✅ Pin 1 / Kahverengi: +

• ✅ Pin 2 / Mavi: -

• ✔️ Pin 3: Bağlı değil

• ✔️ Pin 4: Bağlı değil

Kullanım Alanları

• ✔️ Konveyör sistemleri: Parça var/yok algılama, sayma, pozisyon kontrolü

• ✔️ Makine otomasyonu: Uç konum, referans noktası ve limit algılama

• ✔️ Fikstür ve aparatlarda: Metal parça doğrulama, konum sabitleme kontrolü

• ✔️ Pano içi/Endüstriyel hatlar: NAMUR girişli izolatör/yükseltici ile güvenilir algılama

Standart ve Uygunluk

• ✅ 2014/30/EU – Elektromanyetik Uyumluluk (EMC)

• ✅ EN 60947-5-6 – Ürün standardı

Metal Türüne Göre Düzeltme Katsayıları

Algılama mesafesi hedef metalin türüne göre değişebilir. Örnek katsayılar: Paslanmaz 0.9, Pirinç 0.5, Alüminyum 0.4, Bakır 0.4.
