Aeco SI4-C0.8 PNP NO H1 (I45000008) İndüktif Sensör – M8 Konnektörlü

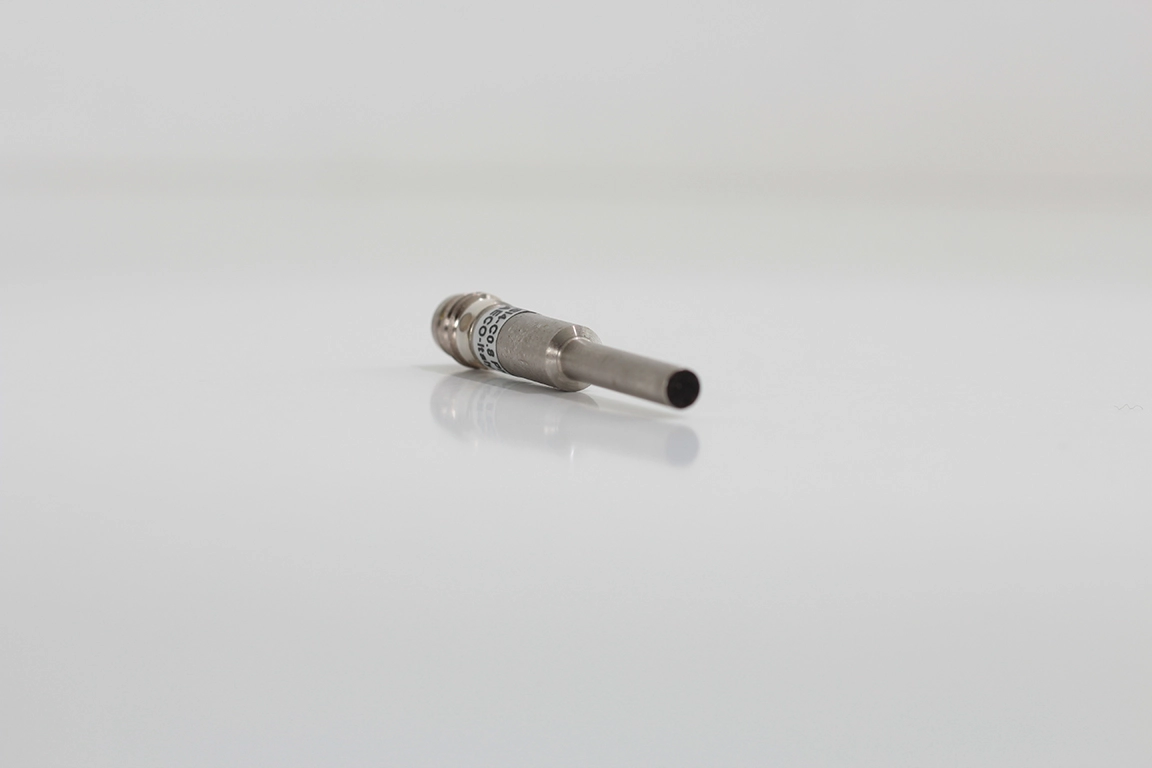

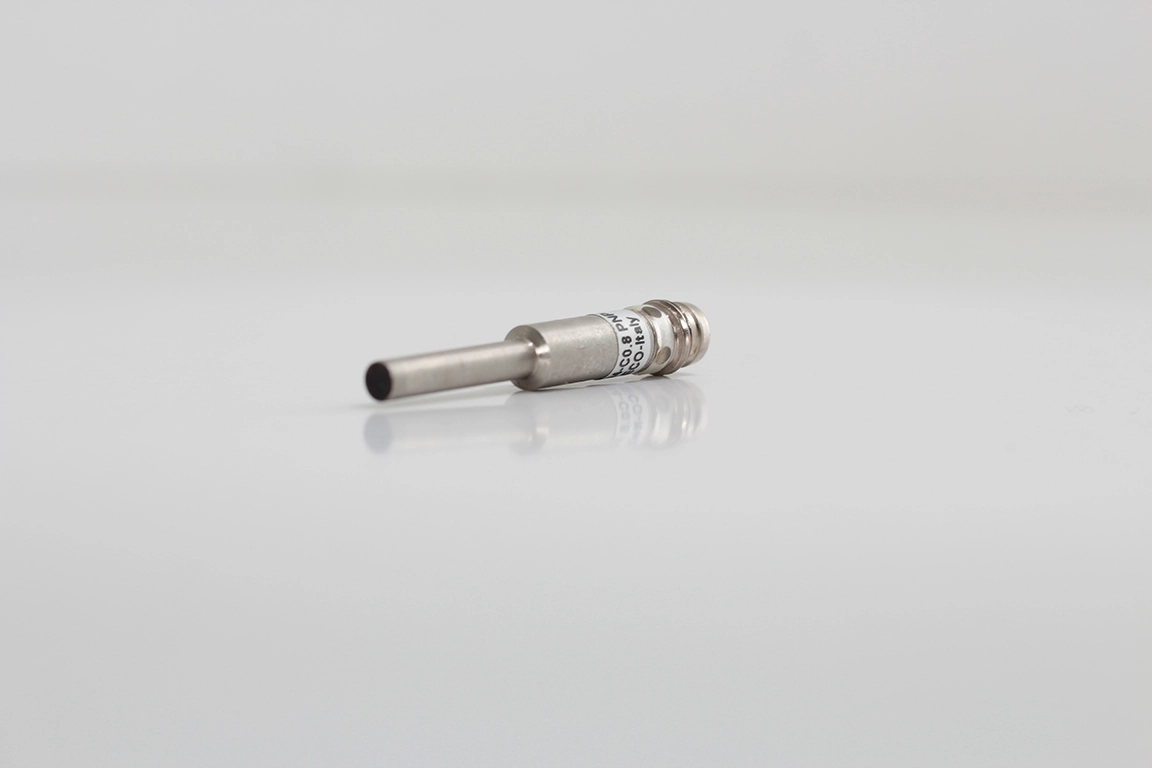

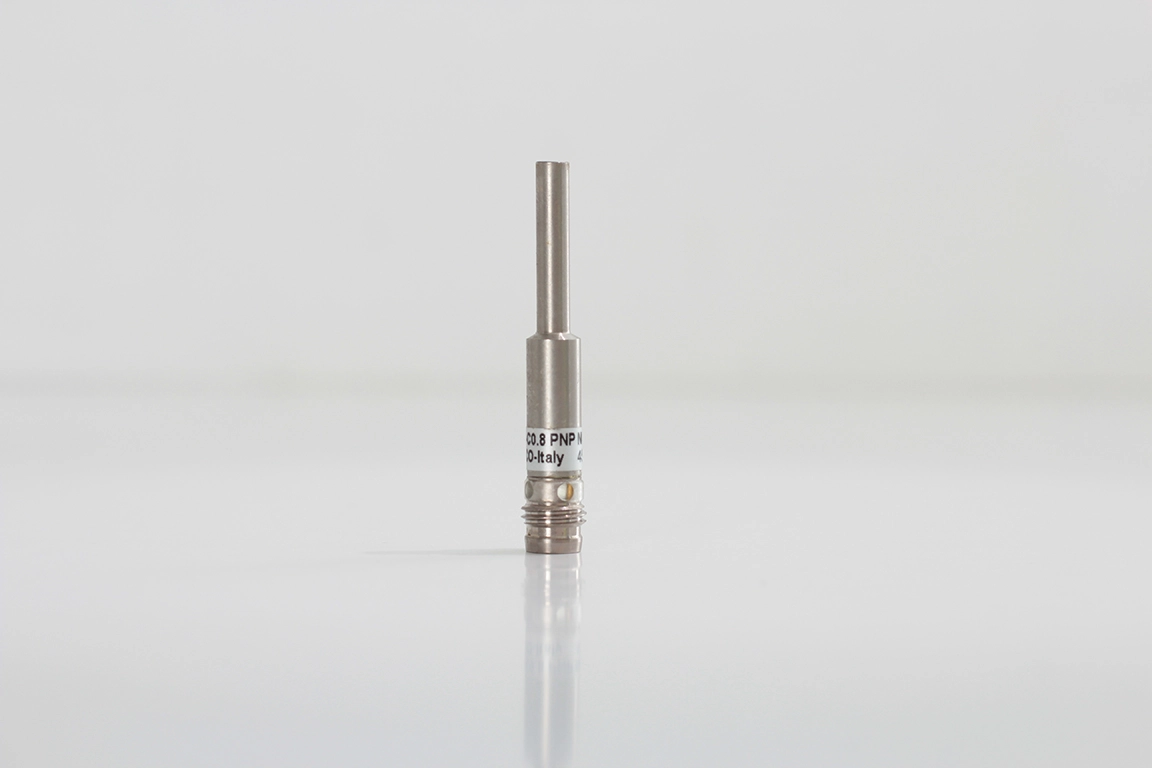

Aeco SI4-C0.8 PNP NO H1 (I45000008), dar alanlarda kullanım için geliştirilmiş Ø4 mm silindirik gövdeli bir indüktif sensördür. PNP NO çıkış yapısı, 10-30V DC çalışma gerilimi ve H1 tip M8x1 konnektör bağlantısı sayesinde otomasyon, makine ve hassas pozisyon algılama uygulamalarında güvenilir performans sunar.

Kompakt yapısı sayesinde sınırlı montaj alanlarında rahatça kullanılabilir. Gömme montaja uygun (embeddable) tasarımı, AISI 303 paslanmaz çelik gövdesi ve POM siyah algılama yüzeyi ile endüstriyel ortamlarda uzun ömürlü kullanım hedeflenmiştir.

Bu modelde PNP NO (Normalde Açık) çıkış bulunmaktadır. Sensör metal hedefi algıladığında çıkış aktif olur. 4 x 90° sarı LED gösterge ile çıkış durumu kolayca izlenebilir.

Öne Çıkan Teknik Özellikler

• ✔ Marka / Model: Aeco SI4-C0.8 PNP NO H1
• ✔ Ürün Kodu: I45000008
• ✔ Sensör Tipi: İndüktif sensör
• ✔ Elektriksel Çıkış: PNP
• ✔ Fonksiyon: NO (Normalde Açık)
• ✔ Besleme Gerilimi: 10 ÷ 30V DC
• ✔ Akım Tüketimi: < 10 mA @ 24V DC
• ✔ Maks. Çıkış Akımı: 100 mA
• ✔ Maks. Anahtarlama Frekansı: 2000 Hz
• ✔ Anahtarlama Mesafesi (Sn): 0.8 mm

• ✔ Gerçek Algılama Mesafesi (Sr): 0.8 mm ±10%
• ✔ Operatif Mesafe (So): 0 ÷ 0.65 mm
• ✔ Histerezis: < %10 Sr
• ✔ Tekrarlanabilirlik: < %3 Sn
• ✔ Gövde Yapısı: Düz (smooth) silindirik
• ✔ Boyut: Ø4 mm, L=46 mm
• ✔ Gövde Malzemesi: AISI 303
• ✔ Algılama Yüzeyi: POM siyah
• ✔ Montaj Tipi: Gömme montaj (Embeddable)
• ✔ Ağırlık: 20 g

• ✅ Bağlantı Tipi: H1 type – M8x1 konnektör (altın kaplama kontaklar)
• ✅ Koruma Sınıfı: IP65 / IP66 / IP67 (konnektöre bağlı)
• ✅ Ters Polarite Koruması: Var
• ✅ Kısa Devre Koruması: Var
• ✅ Aşırı Yük Koruması: Var
• ✅ Çalışma Sıcaklığı: -25°C ÷ +70°C
• ✅ Koruma Sınıfı (Elektrik): Class III
• ✅ LED Göstergesi: Çıkış durumu için 4 x 90° sarı LED

SI4-C0.8 PNP NO H1, özellikle dar alanlı makina tasarımlarında, küçük mekanik parçalarda pozisyon algılamada ve kompakt otomasyon sistemlerinde tercih edilen bir indüktif sensördür. Ø4 mm ince gövdesi, montaj alanı kısıtlı uygulamalarda önemli avantaj sağlar.

PNP NO çıkış yapısı sayesinde PLC dijital girişleri ile yaygın şekilde kullanılabilir. Sensör metal hedefi algıladığında çıkış aktif olur. 2000 Hz anahtarlama frekansı, hızlı hareket eden parçalarda kararlı anahtarlama performansı sunar.

AISI 303 paslanmaz çelik gövde ve IP65/IP66/IP67 koruma seviyeleri, ürünü endüstriyel ortamlarda kullanıma uygun hale getirir. Ayrıca kısa devre, aşırı yük ve ters polarite korumaları ile elektriksel güvenlik desteklenmiştir.

Kablo Bağlantısı (PNP NO – 3 Kablo)

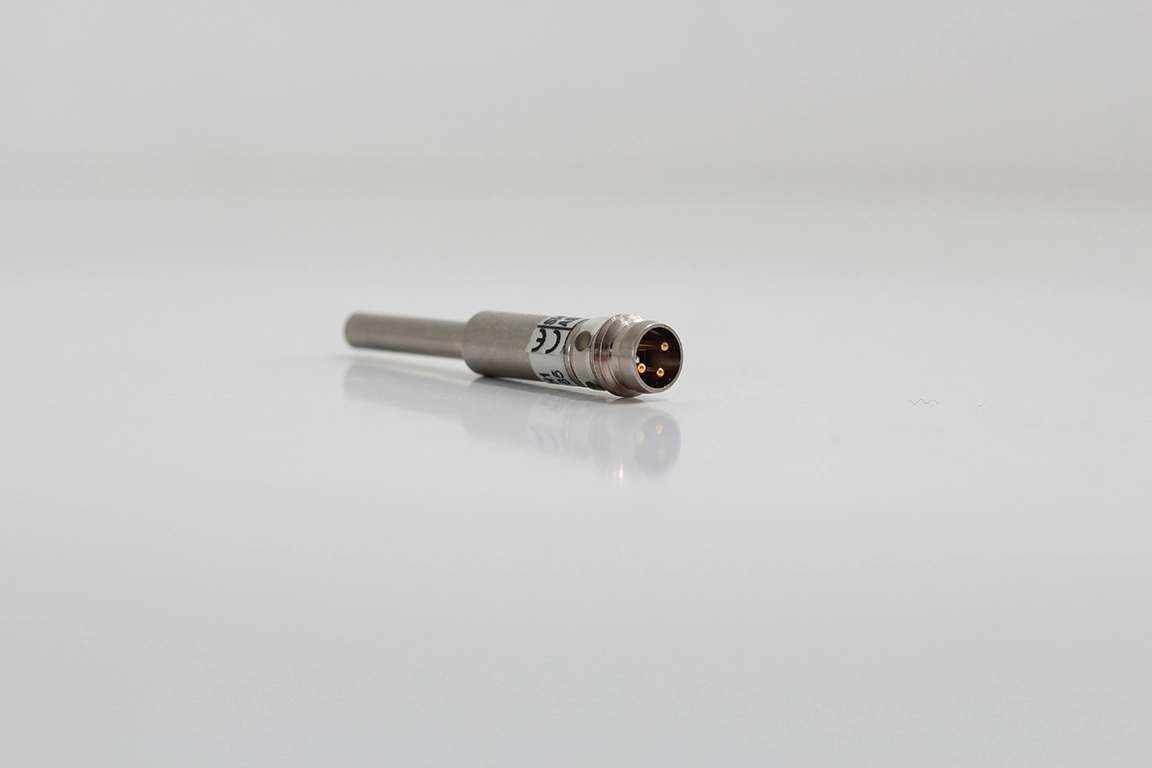

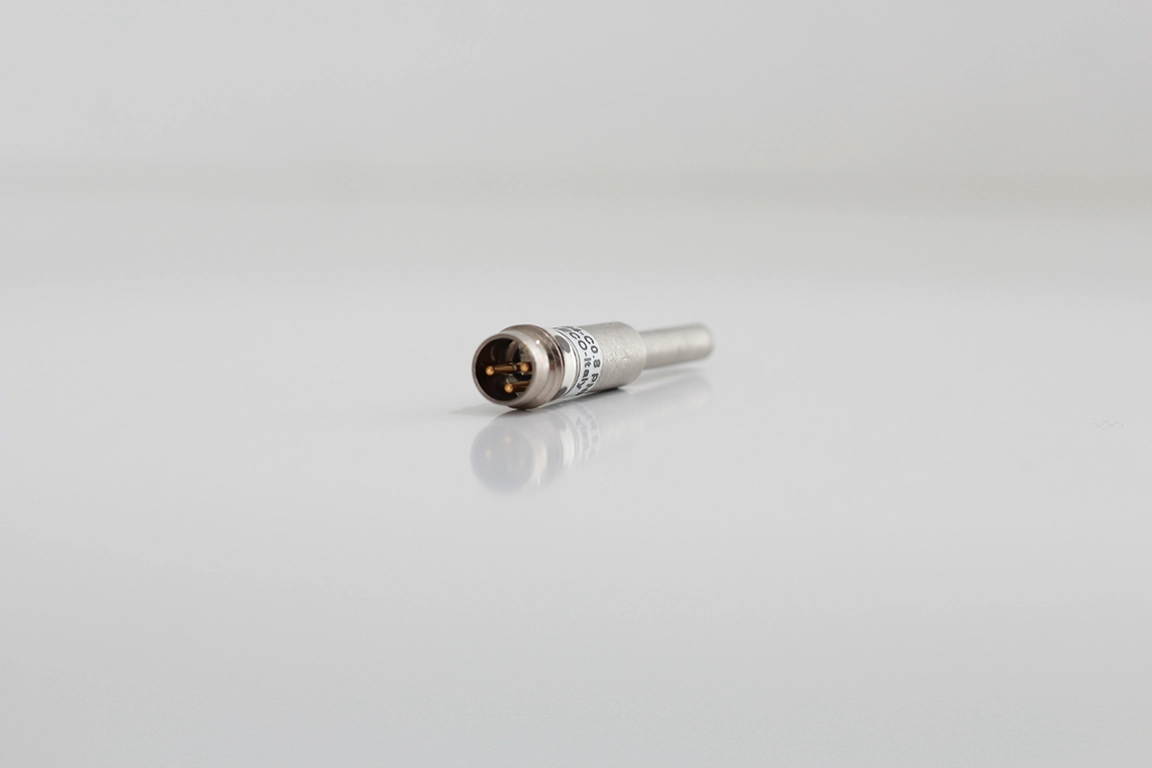

H1 tip M8x1 konnektör bağlantısında PNP NO çıkış için pin atamaları aşağıdaki gibidir:

• ✔ Pin 1 (Kahverengi): +V (Besleme +)
• ✔ Pin 3 (Mavi): 0V / GND (Besleme -)
• ✔ Pin 4 (Siyah): Çıkış (PNP NO)

Bağlantı notu: PNP çıkışlı sensörlerde yük/PLC girişi genellikle çıkış hattı ile 0V referansına göre bağlanır. Ürünü devreye almadan önce PLC giriş tipinizin PNP uyumlu olduğundan emin olunuz.

Kullanım Alanları

• ✔ Kompakt otomasyon makineleri (dar alan pozisyon algılama)
• ✔ Montaj fikstürleri ve aparatları
• ✔ Pnömatik silindir mekanizmalarında metal parça algılama
• ✔ Hassas parça sayma ve limit kontrol uygulamaları
• ✔ Elektronik üretim ve küçük mekanik sistemler
• ✔ Eğitim setleri ve deney düzenekleri

Standart ve Uygunluk

• ✅ EMC Direktifi Uyumluluğu: 2014/30/EU
• ✅ Ürün Standardı: EN60947-5-2
• ✅ Üretici: AECO S.r.l. (İtalya)

Not: Teknik değerler üretici veri sayfasına göre hazırlanmıştır. Uygulama öncesinde çalışma gerilimi, yük akımı, bağlantı tipi ve montaj mesafeleri sisteminize göre kontrol edilmelidir.
