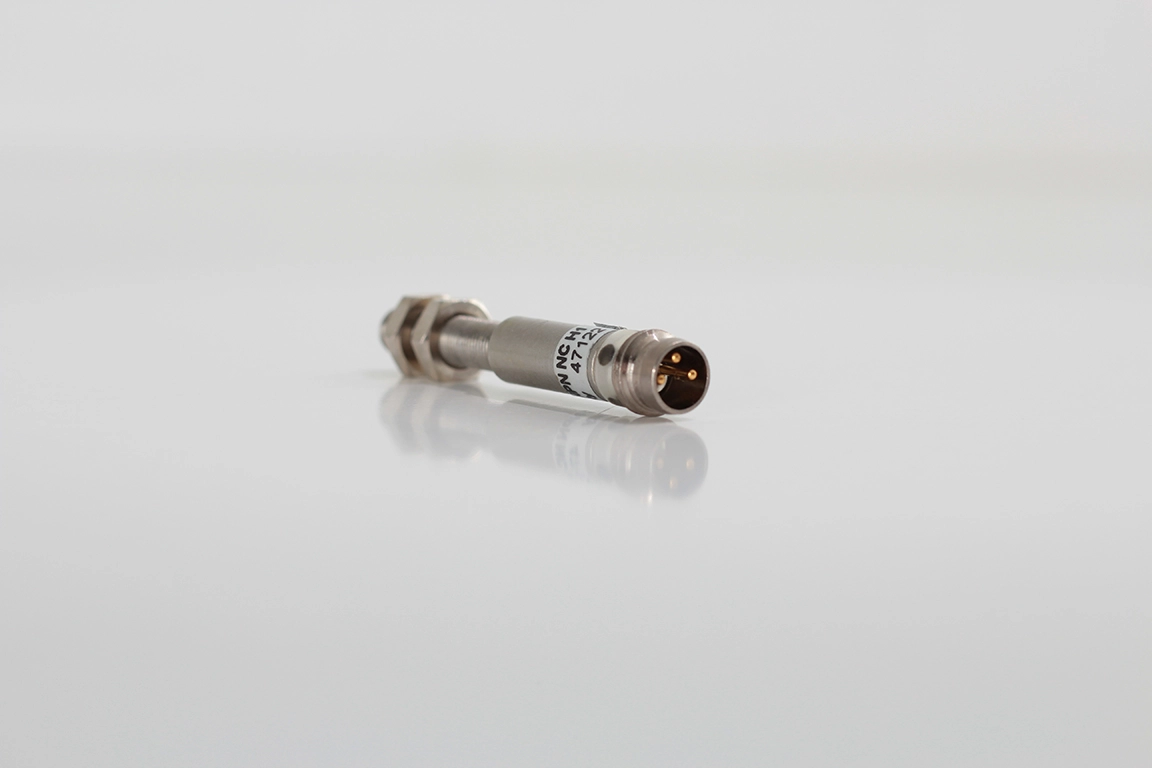

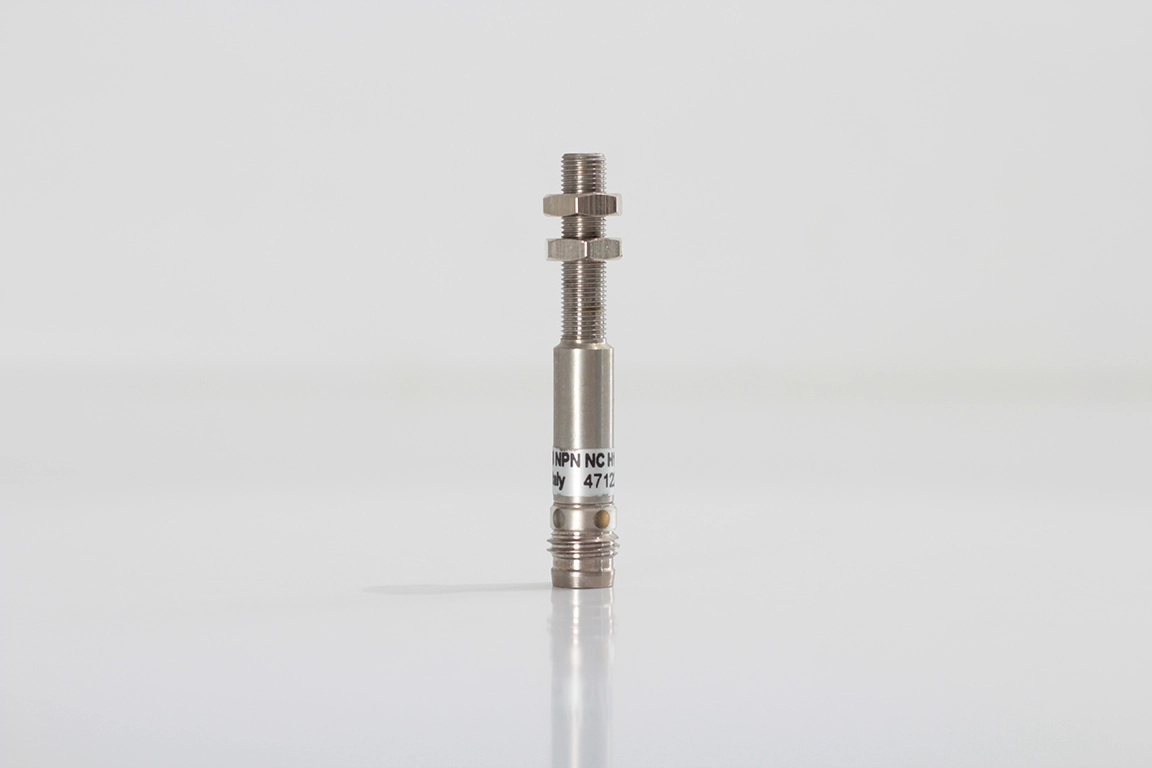

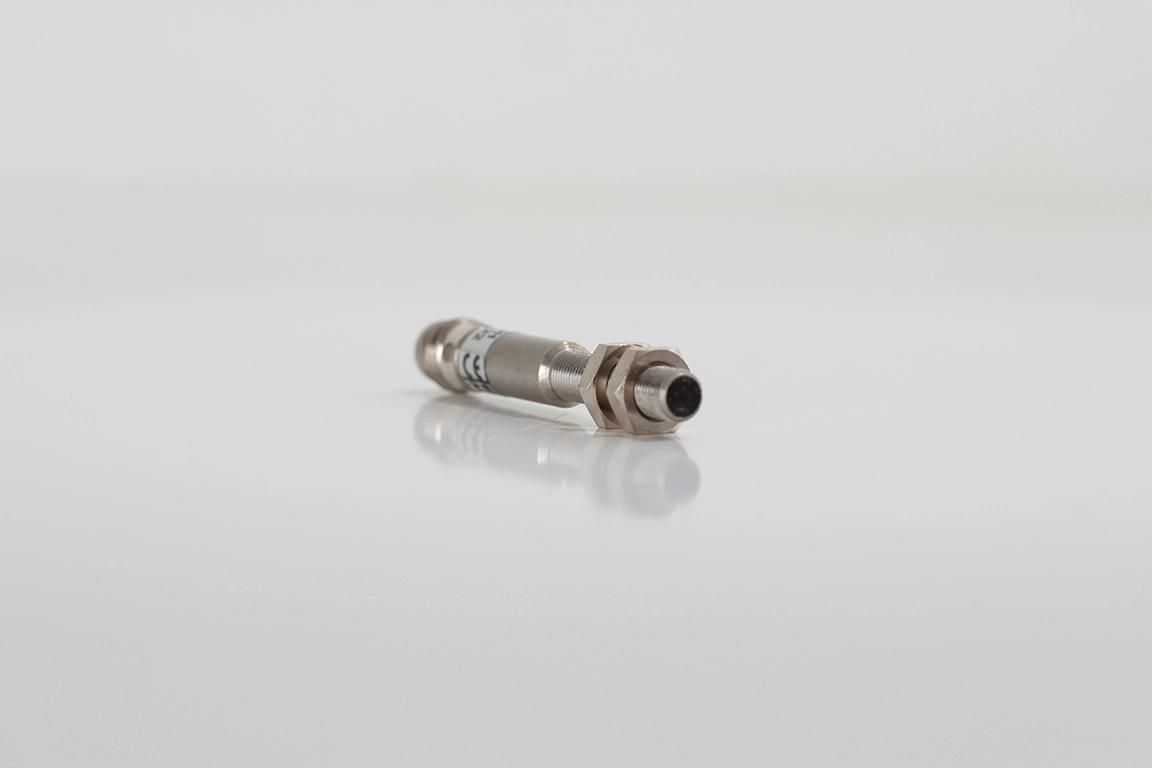

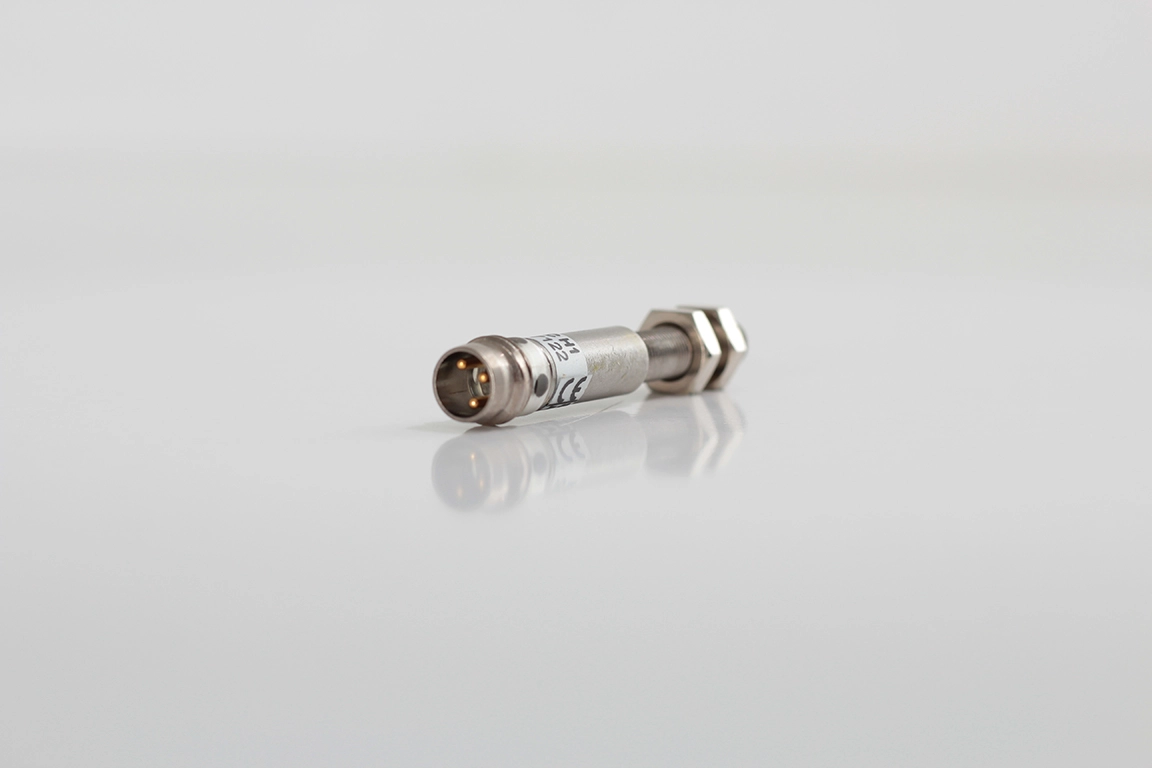

AECO SI5-C0.8 NPN NC H1 (I45000010) Endüktif Sensör | M5x0.5

AECO SI5-C0.8 NPN NC H1 (I45000010), kompakt M5x0.5 dişli gövdeye sahip, 10–30 VDC ile çalışan ve NPN NC (Normalde Kapalı) çıkış veren mikro endüktif yaklaşım sensörüdür. 0.8 mm (Sn) algılama mesafesi; küçük metal parçaların var/yok kontrolü, hassas konum algılama ve dar alanlı fikstür uygulamalarında ideal kullanım sunar.

2000 Hz anahtarlama frekansı sayesinde hızlı sayma ve hızlı hareketli mekanizmalarda kararlı performans sağlar. Kısa devre ve aşırı yük korumaları ile saha kullanımında güvenilirlik artar. Çıkış anahtarlama durumunu gösteren 4 x 90° sarı LED ile devre takibi ve bakım işlemleri kolaylaşır.

Öne Çıkan Teknik Özellikler

• ✔️ Besleme tipi: Doğru akım (DC) | Çalışma gerilimi: 10–30 VDC
• ✔️ Akım tüketimi: < 10 mA @ 24Vdc | Koruma sınıfı: III
• ✔️ Çıkış yapısı / Fonksiyon: NPN | NC
• ✔️ Maks. çıkış akımı: 100 mA | Voltaj düşümü: < 1.4 V
• ✔️ Anahtarlama frekansı: 2000 Hz
• ✔️ Koruma: Ters polarite, kısa devre ve aşırı yük korumalı
• ✔️ Algılama mesafesi: Sn 0.8 mm | Sr 0.8 mm ±10% | So 0–0.65 mm
• ✔️ Histerezis: < %10 (Sr) | Tekrarlanabilirlik: < %3 (Sn)
• ✔️ Düzeltme faktörü: Paslanmaz 0.9 | Pirinç 0.5 | Alüminyum 0.4 | Bakır 0.4
• ✔️ Çalışma sıcaklığı: -25…+70 °C
• ✔️ Koruma sınıfı: IP65–IP66–IP67 (konnektöre bağlı)
• ✔️ LED gösterge: 4 x 90° Sarı LED (çıkış anahtarlama durumu)

Mekanik Özellikler

• ✔️ Gövde tipi: Dişli (Threaded type)
• ✔️ Diş ölçüsü: M5x0.5 | Boy: L=46 mm
• ✔️ Malzeme: Gövde AISI 303 | Algılama yüzeyi POM siyah | Somunlar nikelajlı pirinç
• ✔️ Montaj: Embeddable (flush) | Ağırlık: 20 g

Konnektör ve Pin Bağlantısı (H1 Tip – M8x1)

• ✔️ Konnektör: H1 type | M8x1 | altın kaplama kontak

• ✅ Pin 1 (Brown): +
• ✅ Pin 3 (Blue): −
• ✅ Pin 4 (Black): Çıkış (NC)

Kullanım Alanları

• ✔ Dar alanlı makinelerde hassas konum algılama ve mikro limit uygulamaları
• ✔ Otomasyon sistemlerinde hızlı sayma ve parça var/yok kontrolü
• ✔ Robotik, fikstür ve aparatlarda küçük metal hedef algılama

Standart ve Uygunluk

Ürün, 2014/30/EU (EMC) direktifi ile uyumlu olup EN60947-5-2 ürün standardını karşılar.
