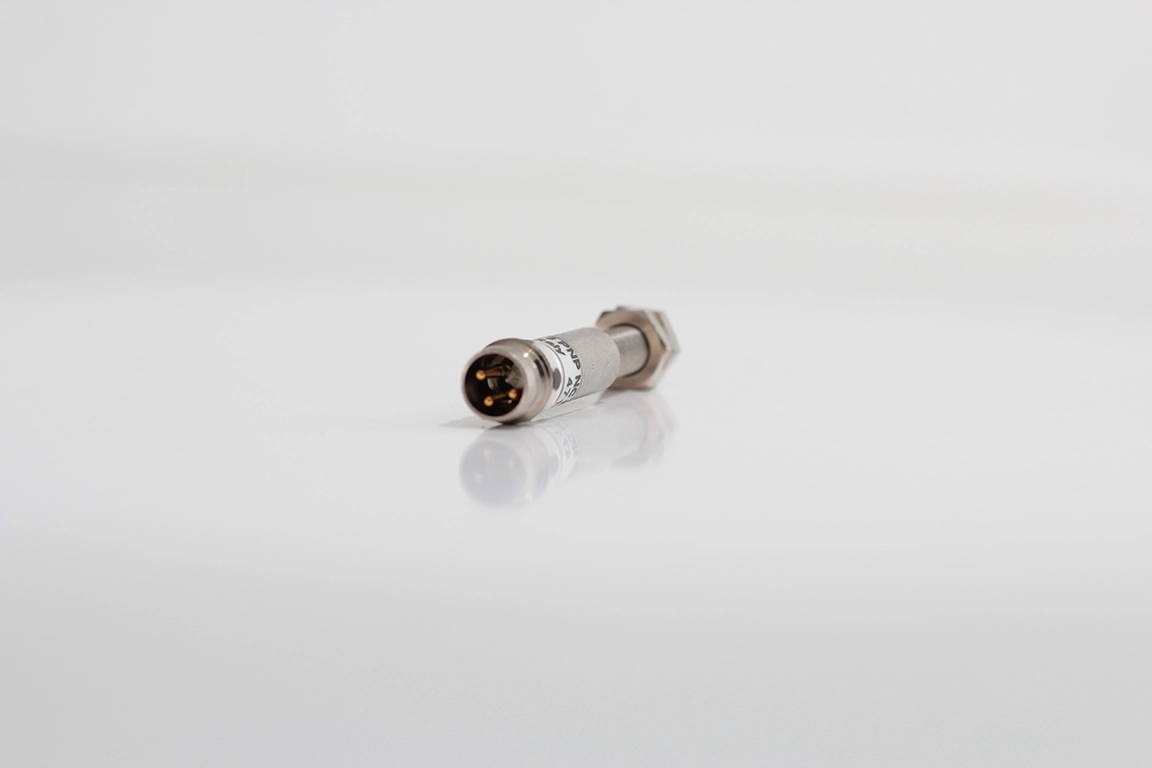

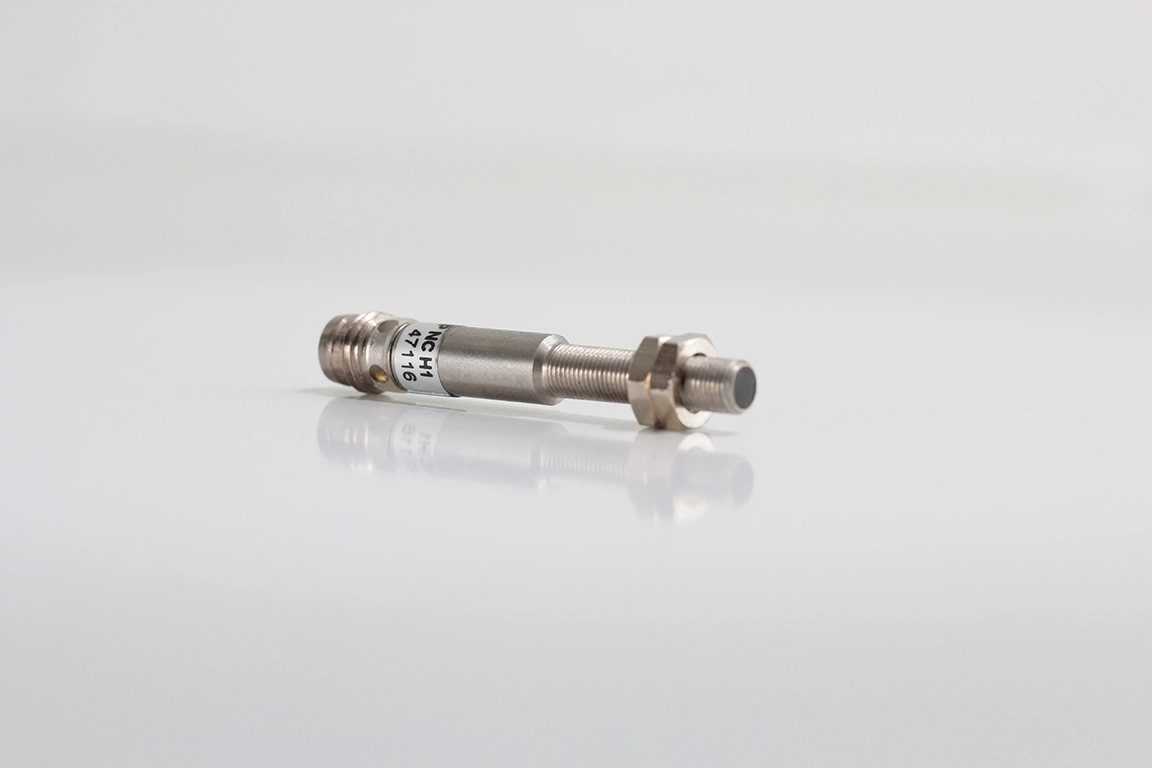

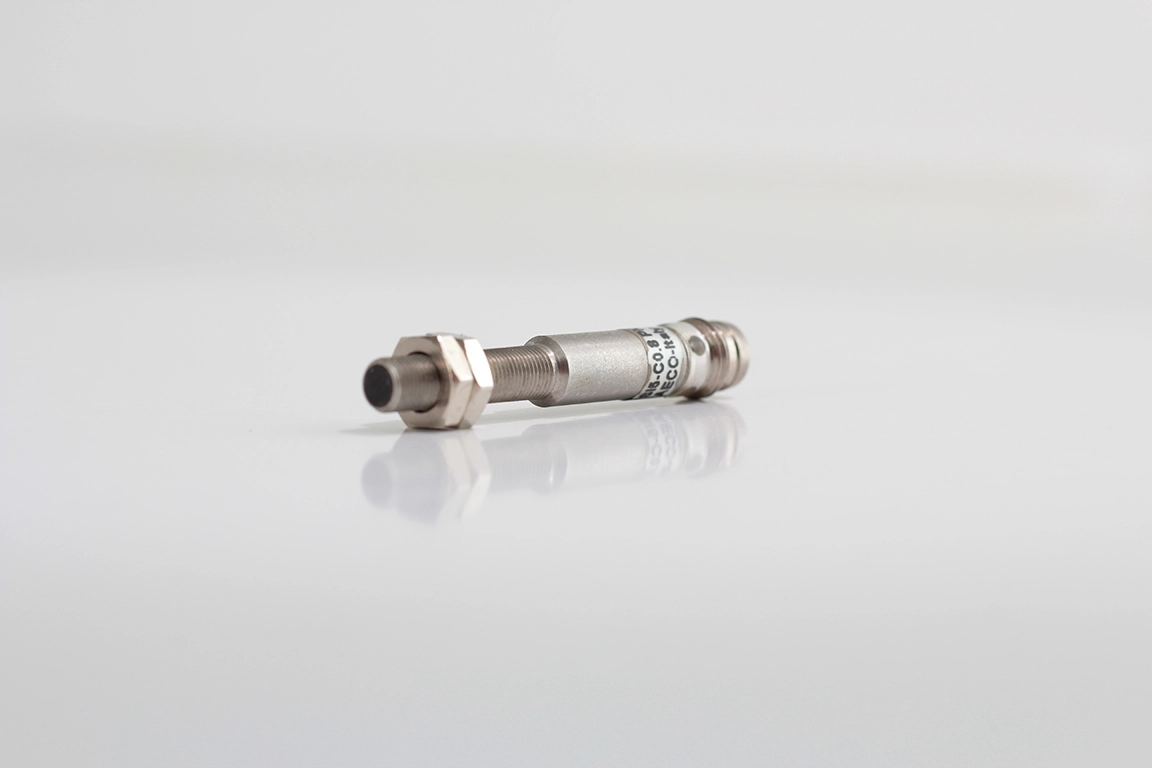

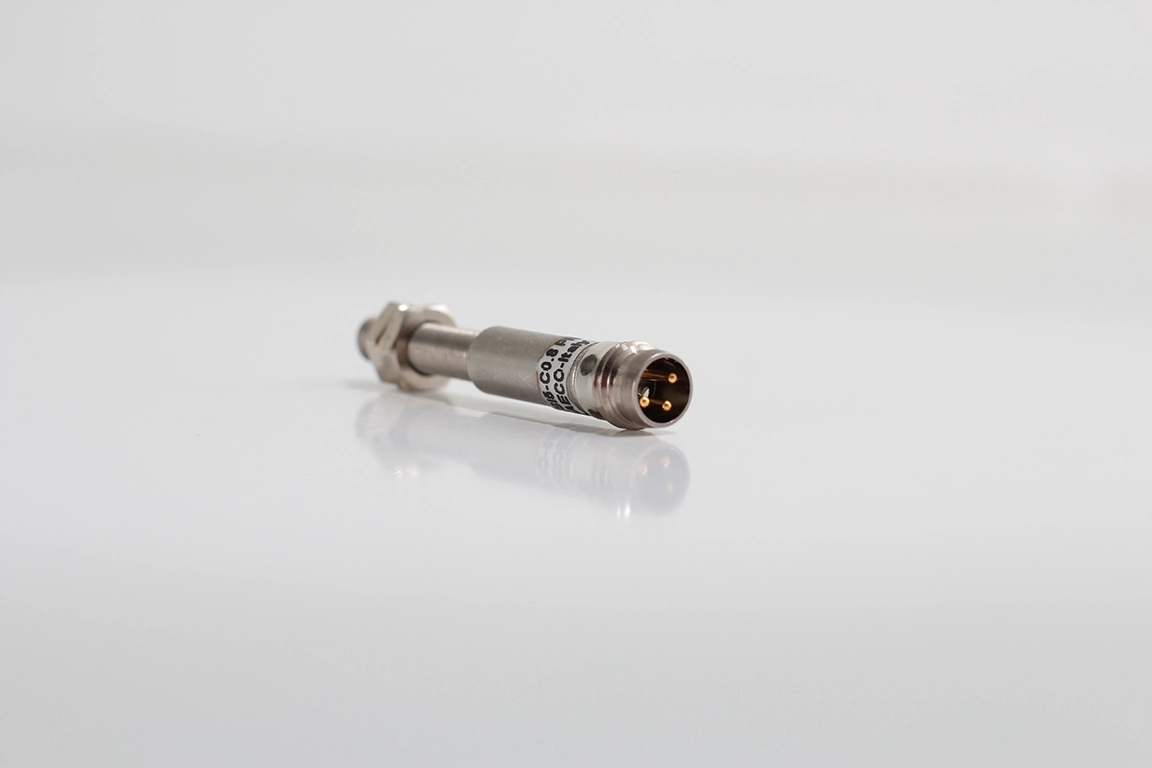

AECO SI5-C0.8 PNP NC H1 (I45000014) Endüktif Sensör | M5x0.5 | 0.8 mm

AECO SI5-C0.8 PNP NC H1 (I45000014), kompakt M5x0.5 dişli gövdeye sahip, 10–30 VDC ile çalışan ve PNP NC (Normalde Kapalı) çıkış veren mikro endüktif yaklaşım sensörüdür. 0.8 mm (Sn) algılama mesafesi; küçük metal parçaların var/yok kontrolü, hassas konum algılama ve dar alanlı fikstür uygulamalarında ideal kullanım sunar. :contentReference[oaicite:0]{index=0}

2000 Hz anahtarlama frekansı sayesinde hızlı sayma ve hızlı hareketli mekanizmalarda kararlı performans sağlar. Ters polarite, kısa devre ve aşırı yük korumaları ile saha kullanımında güvenilirlik artar. Çıkış durumunu gösteren 4 x 90° sarı LED ile devre takibi ve bakım işlemleri kolaylaşır. :contentReference[oaicite:1]{index=1} :contentReference[oaicite:2]{index=2}

Öne Çıkan Teknik Özellikler

• ✔️ Besleme tipi: Doğru akım (DC) | Çalışma gerilimi: 10–30 VDC
• ✔️ Akım tüketimi: < 10 mA @ 24Vdc | Koruma sınıfı: III
• ✔️ Çıkış yapısı / Fonksiyon: PNP | NC
• ✔️ Maks. çıkış akımı: 100 mA | Voltaj düşümü: < 1.4 V
• ✔️ Anahtarlama frekansı: 2000 Hz
• ✔️ Koruma: Ters polarite, kısa devre ve aşırı yük korumalı
• ✔️ Algılama mesafesi: Sn 0.8 mm | Sr 0.8 mm ±10% | So 0–0.65 mm
• ✔️ Histerezis: < %10 (Sr) | Tekrarlanabilirlik: < %3 (Sn)
• ✔️ Düzeltme faktörü: Paslanmaz 0.9 | Pirinç 0.5 | Alüminyum 0.4 | Bakır 0.4
• ✔️ Anahtarlama noktası kayması: -1 (%Sr)
• ✔️ Çalışma sıcaklığı: -25…+70 °C
• ✔️ Koruma sınıfı: IP65–IP66–IP67 (konnektöre bağlı)
• ✔️ LED gösterge: 4 x 90° Sarı LED (çıkış anahtarlama durumu)

Mekanik Özellikler

• ✔️ Gövde tipi: Dişli (Threaded type)
• ✔️ Diş ölçüsü: M5x0.5 | Boy: L=46 mm
• ✔️ Malzeme: Gövde AISI 303 | Algılama yüzeyi POM siyah | Somunlar nikelajlı pirinç
• ✔️ Montaj: Embeddable (flush) | Ağırlık: 20 g

Konnektör ve Pin Bağlantısı (H1 Tip – M8x1)

• ✔️ Konnektör: H1 type | M8x1 | altın kaplama kontak

• ✅ Pin 1 (Brown): +
• ✅ Pin 3 (Blue): −
• ✅ Pin 4 (Black): Çıkış (NC)

Kullanım Alanları

• ✔ Dar alanlı makinelerde hassas konum algılama ve mikro limit uygulamaları
• ✔ Otomasyon sistemlerinde hızlı sayma ve parça var/yok kontrolü
• ✔ Robotik, fikstür ve aparatlarda küçük metal hedef algılama

Standart ve Uygunluk

Ürün, 2014/30/EU (EMC) direktifi ile uyumlu olup EN60947-5-2 ürün standardını karşılar. :contentReference[oaicite:3]{index=3}
