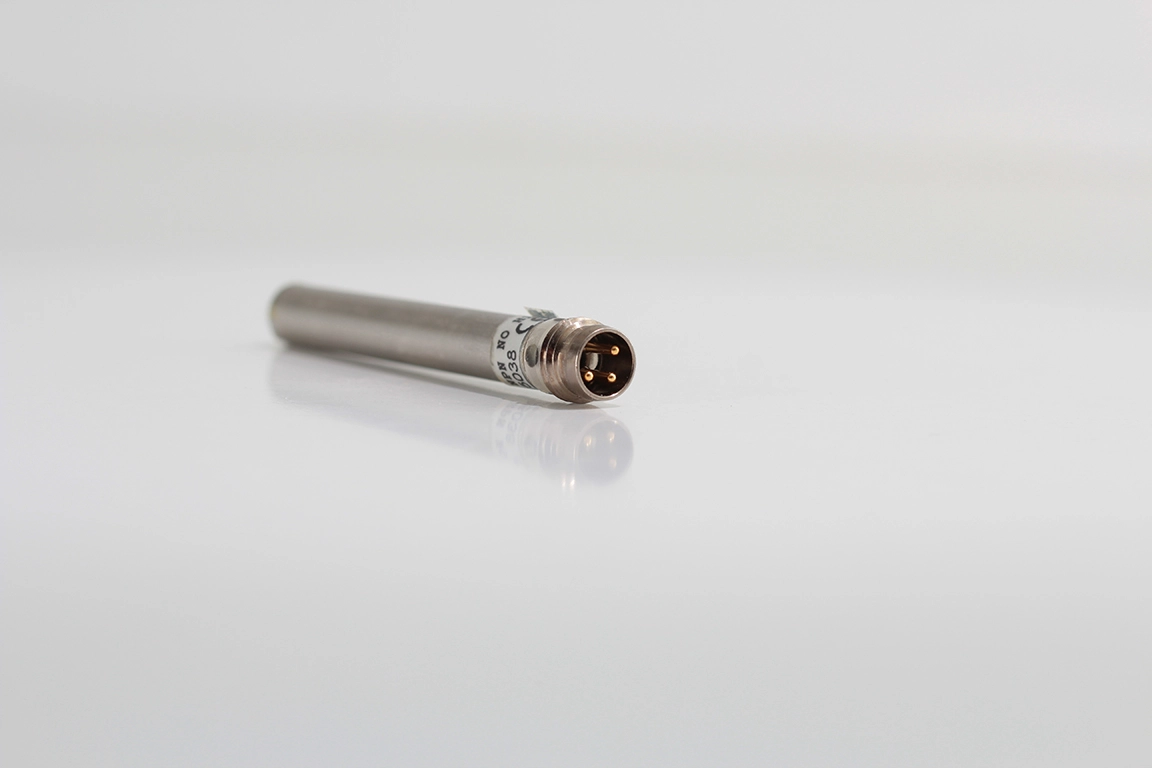

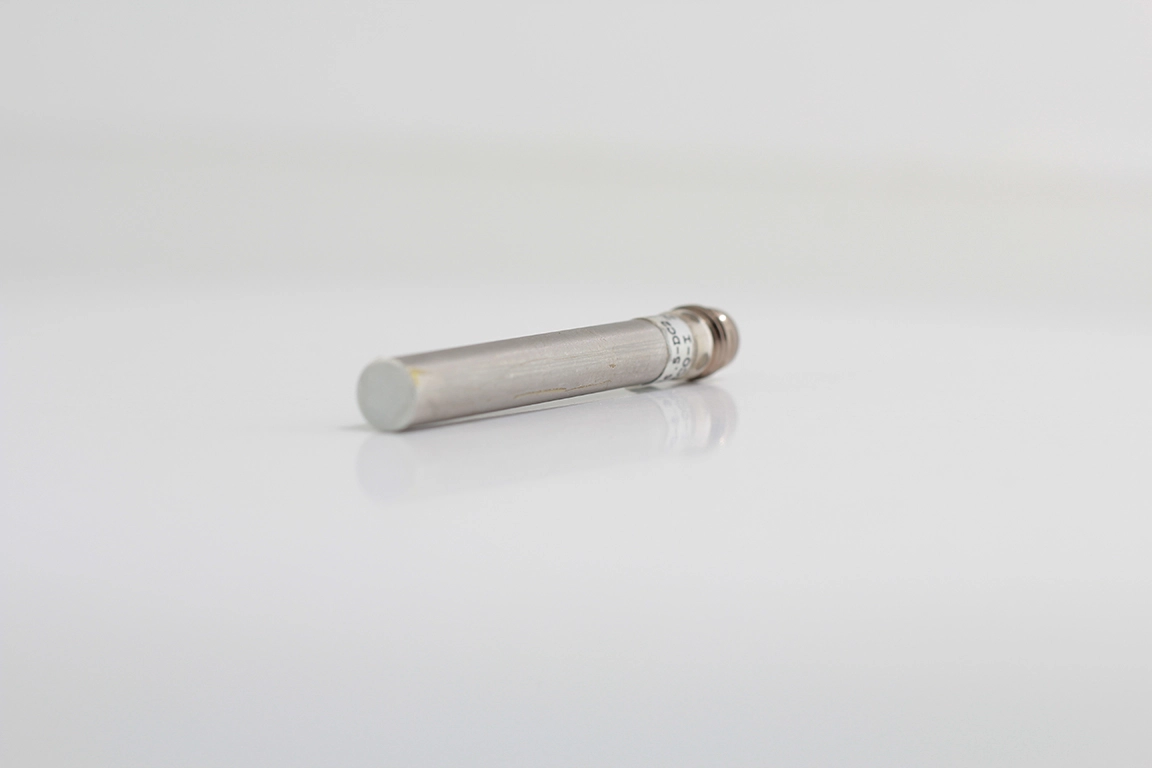

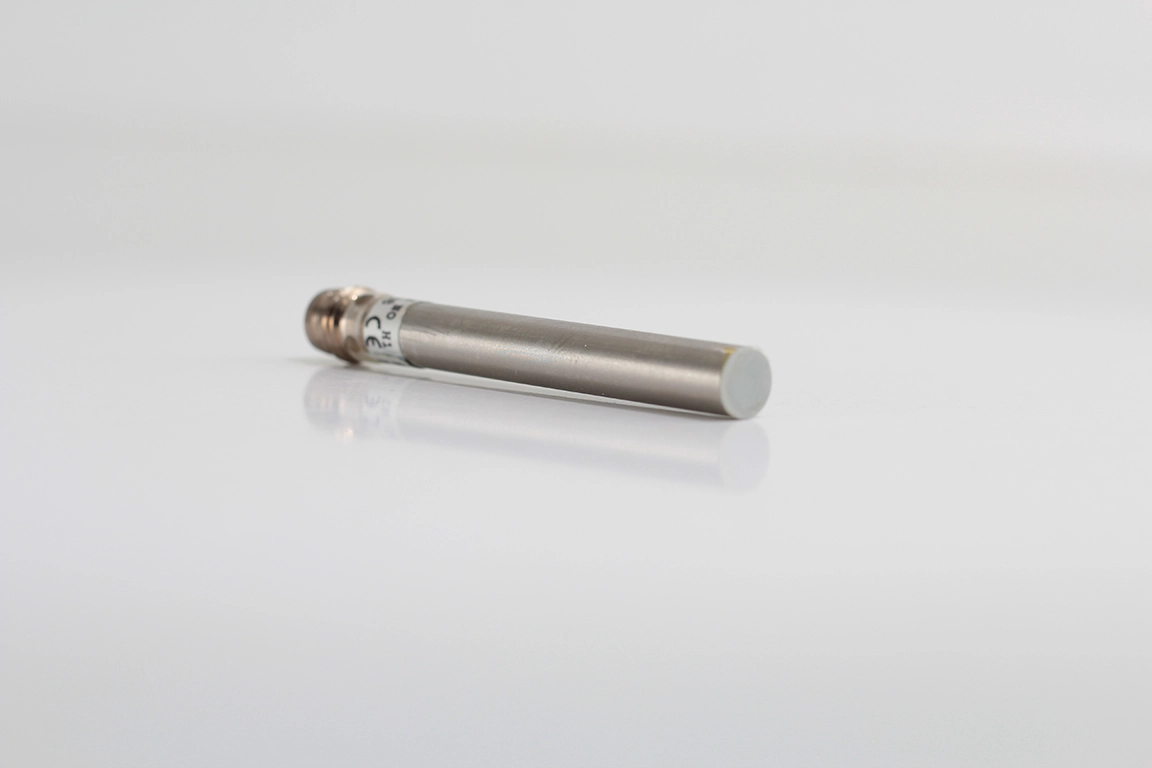

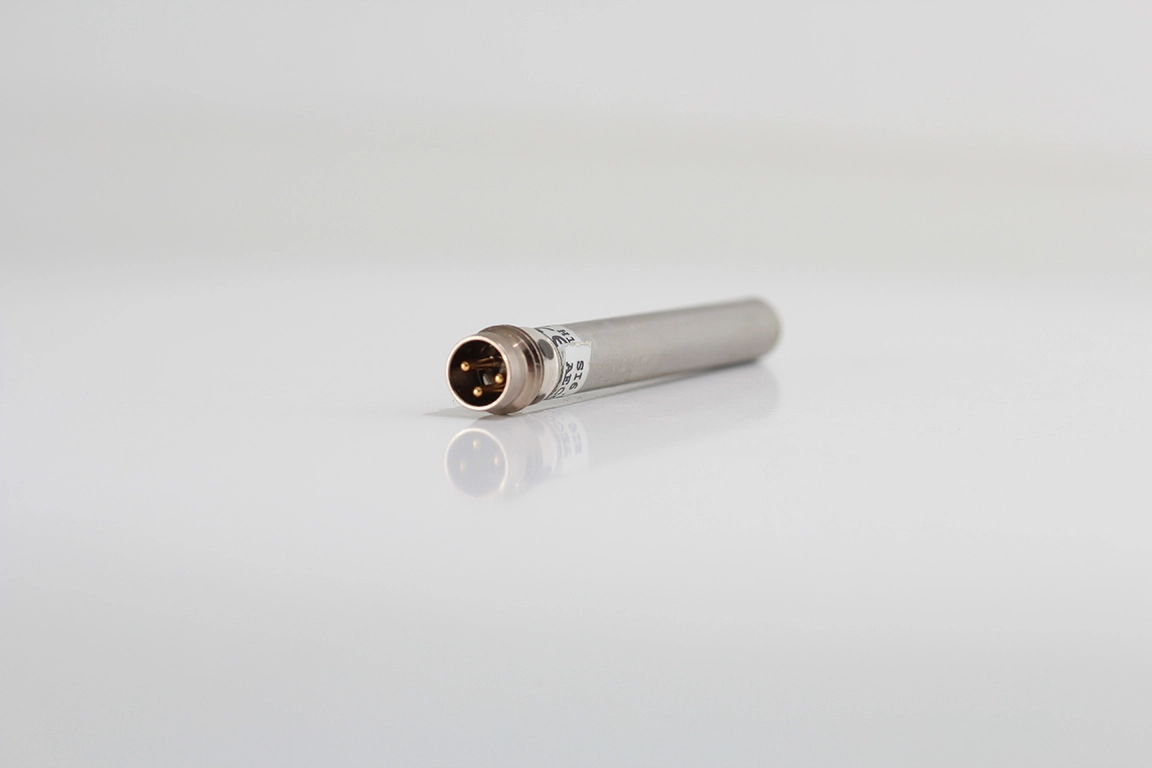

AECO SI6.5-DC2 NPN NO H1 (I65000038) Endüktif Sensör | Ø6.5 | 2 mm

AECO SI6.5-DC2 NPN NO H1 (I65000038), kompakt Ø6.5 mm gövde yapısına sahip, 10–30 VDC ile çalışan ve NPN NO (Normalde Açık) çıkış veren endüktif yaklaşım sensörüdür. Sn 2 mm algılama mesafesi sayesinde metal hedeflerin temassız var/yok kontrolünde; fikstür, otomasyon ve küçük parça algılama uygulamalarında pratik bir çözümdür.

2000 Hz anahtarlama frekansı ile hızlı sayma ve hızlı hareketli mekanizmalarda kararlı performans sağlar. Ters polarite, kısa devre ve aşırı yük korumaları ile saha güvenilirliği artar. Çıkış durumunu gösteren 4 x 90° sarı LED göstergesi devreye alma ve bakım sürecini hızlandırır.

Öne Çıkan Teknik Özellikler

• ✔️ Besleme tipi: DC | Çalışma gerilimi: 10–30 VDC
• ✔️ Akım tüketimi: < 12 mA @ 24Vdc | Koruma sınıfı: III
• ✔️ Çıkış yapısı / Fonksiyon: NPN | NO
• ✔️ Maks. çıkış akımı: 200 mA | Voltaj düşümü: < 1.8 V
• ✔️ Anahtarlama frekansı: 2000 Hz
• ✔️ Koruma: Ters polarite, kısa devre ve aşırı yük korumalı
• ✔️ Algılama mesafesi: Sn 2 mm | Sr 2 mm ±10% | So 0–1.62 mm
• ✔️ Histerezis: < %10 (Sr) | Tekrarlanabilirlik: < %3 (Sn)
• ✔️ Anahtarlama noktası kayması: -1 (%Sr)
• ✔️ Düzeltme faktörü: Paslanmaz 0.9 | Pirinç 0.5 | Alüminyum 0.4 | Bakır 0.4
• ✔️ Sıcaklık aralığı: -25…+70 °C
• ✔️ Koruma sınıfı: IP65–IP66–IP67 (konnektöre bağlı)
• ✔️ LED gösterge: 4 x 90° Sarı LED (çıkış anahtarlama durumu)

Mekanik Özellikler

• ✔️ Gövde: Düz silindirik (Smooth cylindrical)
• ✔️ Ölçüler: Ø 6.5 | L = 50 mm (çizimde toplam uzunluk 57 mm görünür)
• ✔️ Malzeme: Gövde AISI 303 | Algılama yüzeyi POM gri
• ✔️ Montaj: Embeddable (flush)
• ✔️ Ağırlık: 20 g

Konnektör ve Pin Bağlantısı (NPN NO – H1 Tip M8x1)

• ✔️ Konnektör: H1 type - M8x1 | altın kaplama kontak

• ✅ Pin 1 (Brown): +
• ✅ Pin 3 (Blue): −
• ✅ Pin 4 (Black): Output NO

Kullanım Alanları

• ✔ Hassas fikstür ve aparatlarda metal parça var/yok algılama
• ✔ Otomasyon hatlarında hızlı sayma ve konum algılama
• ✔ Robotik ve kompakt makinelerde flush montaj gerektiren uygulamalar

Standart ve Uygunluk

Ürün, 2014/30/EU (EMC) direktifi ile uyumlu olup EN60947-5-2 ürün standardını karşılar.
