Aeco SI6.5-DC2 PNP NC H1 (I65000042) İndüktif Sensör – Ø6.5mm, Sn: 2mm, 10–30V DC, M8 Konnektör

Meta Açıklaması: Aeco SI6.5-DC2 PNP NC H1 (I65000042) indüktif sensör; 10–30V DC besleme, PNP NC çıkış, Sn 2mm, 200mA, 2000Hz, IP65/IP66/IP67 (konnektöre bağlı), Ø6.5 gövde, H1 M8x1 konnektör.

Ürün İçerik Metni

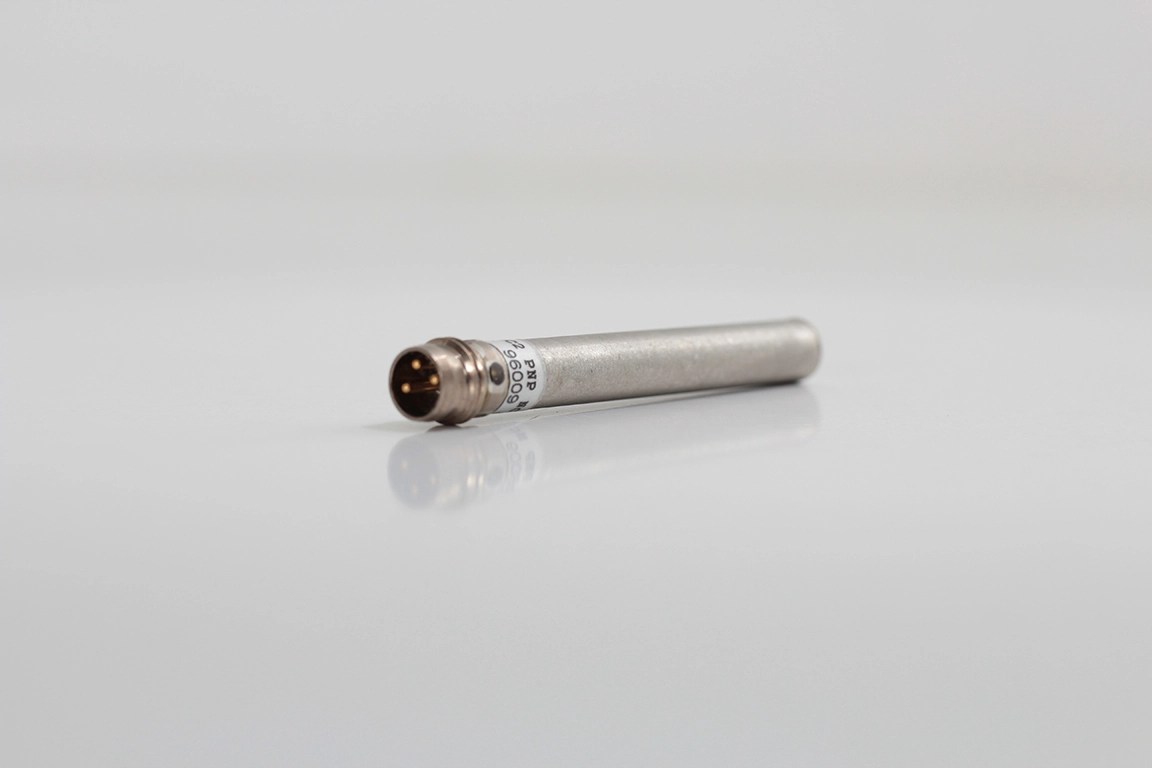

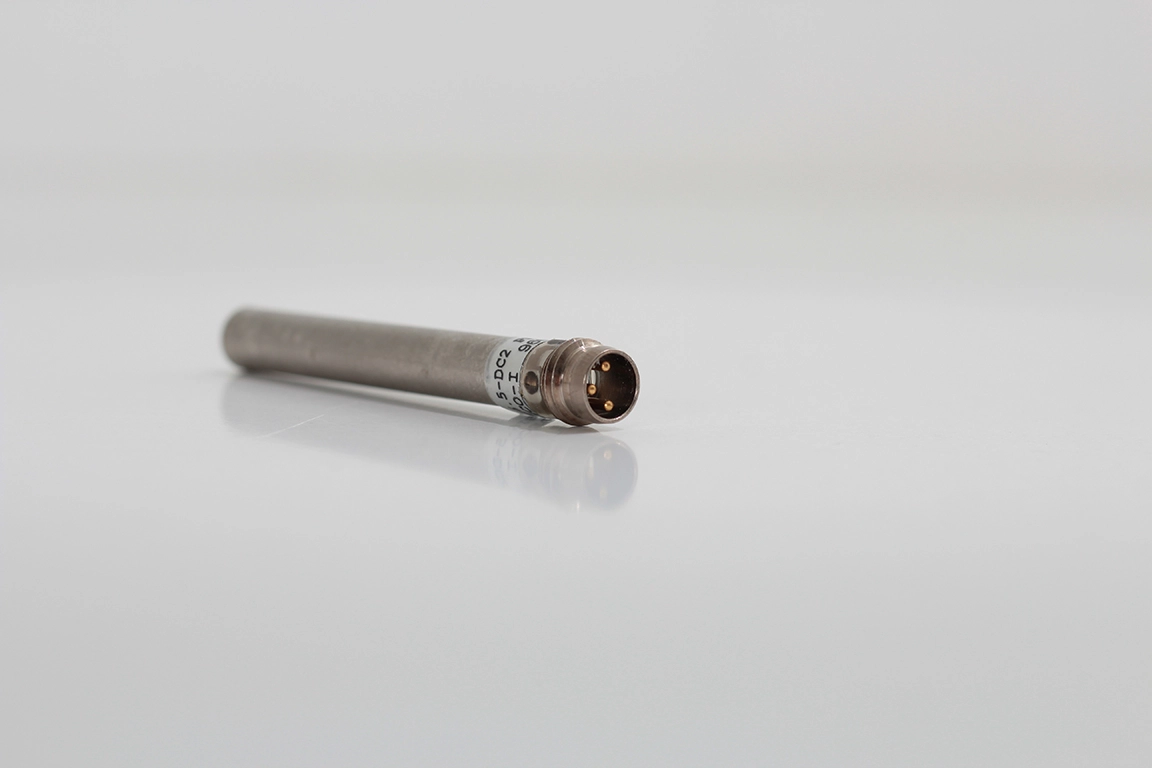

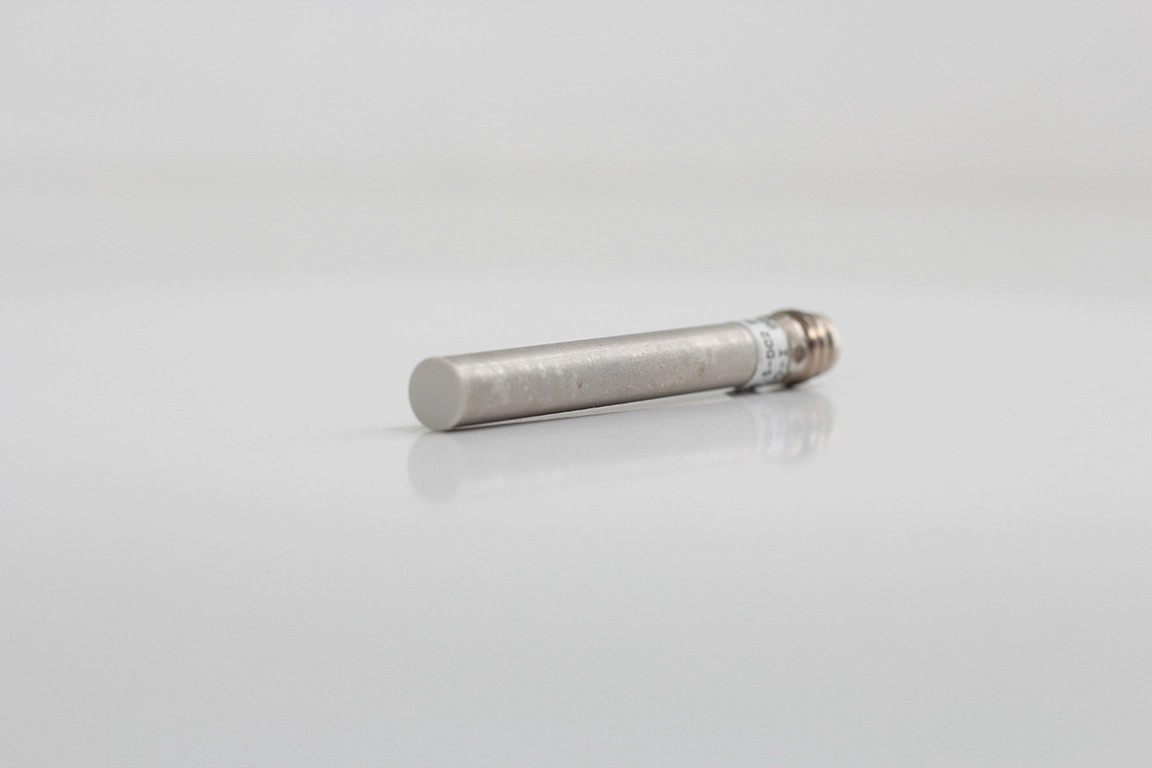

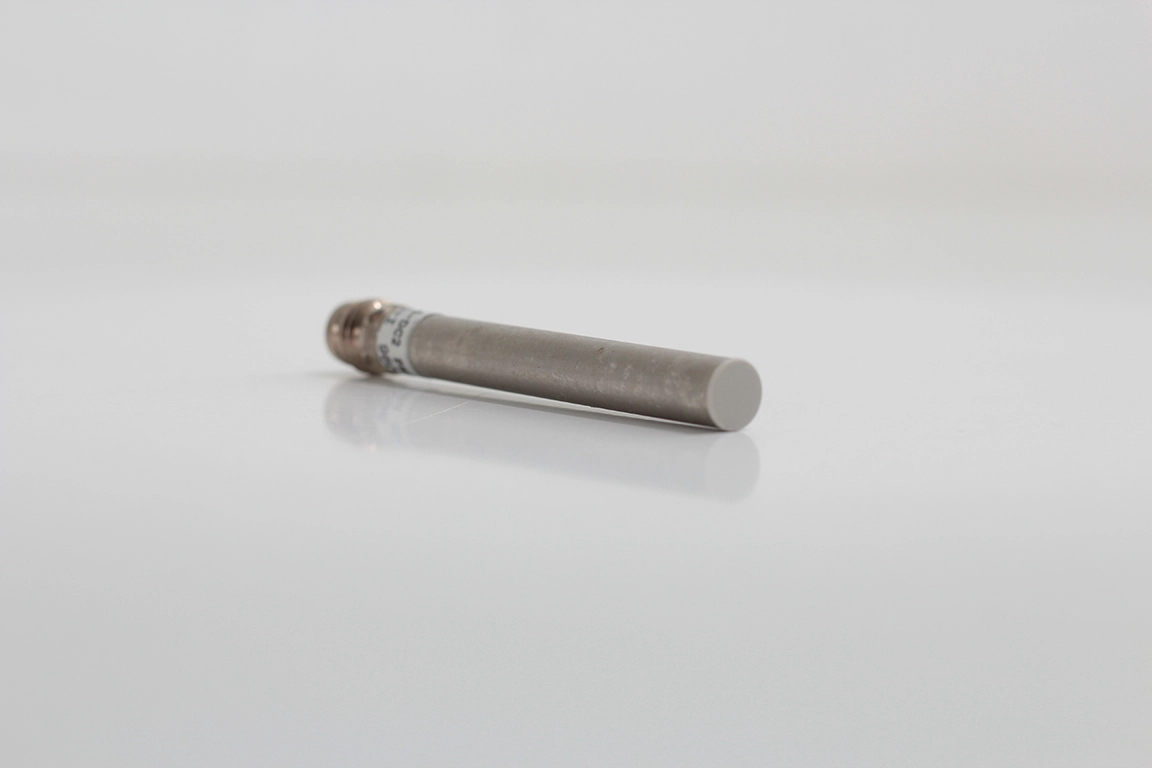

Aeco SI6.5-DC2 PNP NC H1 (I65000042), metal hedeflerin temassız algılanması için tasarlanmış Ø6.5 mm gövdeli bir indüktif yaklaşım sensörüdür. PNP NC (Normalde Kapalı) çalışma mantığı sayesinde hedef algılanmadığında çıkış aktif, hedef algılandığında çıkış pasif olacak şekilde çalışır. Bu yapı, kontrol mantığında “NC tercih edilen” uygulamalar için uygundur.

Sensör 10–30V DC aralığında çalışır, < 12 mA @ 24Vdc düşük akım tüketimine sahiptir. Kısa devre, aşırı yük ve ters polarite koruması ile elektriksel güvenliği destekler. H1 tip M8x1 konnektör (altın kaplama kontak) sayesinde hızlı ve güvenilir bağlantı sağlar.

Sn 2 mm algılama mesafesi ile kompakt mekanizmalarda güvenilir var/yok ve konum algılama sunar. Embeddable (flush) montaja uygundur. Gövde malzemesi AISI 303, algılama yüzeyi POM gri yapıdadır. Çıkış durumunu gösteren 4 x 90° sarı LED göstergesi mevcuttur.

Öne Çıkan Teknik Özellikler

• ✔ Model / Ürün Kodu: SI6.5-DC2 PNP NC H1 – I65000042
• ✔ Besleme gerilimi: 10 ÷ 30V DC | Akım tüketimi: < 12 mA @ 24Vdc
• ✔ Çıkış: PNP | Fonksiyon: NC | Maks. çıkış akımı: 200 mA
• ✔ Maks. gerilim düşümü: < 1.8 V | Maks. anahtarlama frekansı: 2000 Hz
• ✔ Algılama mesafesi: Sn 2 mm | Sr 2 mm ±10% | So 0 ÷ 1.62 mm
• ✔ Koruma: Ters polarite + Kısa devre + Aşırı yük korumalı
• ✔ Koruma sınıfı: Class III | Sıcaklık: -25°C ÷ +70°C
• ✔ IP koruma: IP65 / IP66 / IP67 (konnektöre bağlı)
• ✔ Gövde / Ölçü: Ø6.5 | L=50 mm | Ağırlık: 20 g
• ✔ Malzeme: AISI 303 gövde | POM gri algılama yüzeyi
• ✔ Montaj: Embeddable (flush) | Gövde tipi: Silindirik (smooth)
• ✔ Bağlantı: H1 tip M8x1 konnektör (altın kaplama kontak)
• ✔ Gösterge: Çıkış durumu için 4 x 90° sarı LED

Kablo Bağlantısı (PNP NC – H1 Tip M8x1 Konnektör)

H1 tip M8x1 erkek konnektör pin dizilimine göre bağlantı aşağıdaki gibidir:

• 1️⃣ Pin 1 (Brown / Kahverengi): + (Besleme +)
• 2️⃣ Pin 3 (Blue / Mavi): - (0V / GND)
• 3️⃣ Pin 4 (Black / Siyah): Çıkış (Output NC)

Kullanım Alanları

• ✔ Konveyör ve montaj hatları: Parça var/yok algılama, sayma, pozisyon kontrolü
• ✔ Fikstür ve aparat uygulamaları: Metal parça doğrulama, referans noktası tespiti
• ✔ Makine otomasyonu: Limit/konum algılama, hızlı anahtarlama gereken uygulamalar
• ✔ Kompakt mekanizmalar: Dar alanlarda güvenilir sensörleme (Ø6.5 gövde avantajı)

Standart ve Uygunluk

• ✅ Direktif uyumu: 2014/30/EU – Elektromanyetik uyumluluk (EMC)
• ✅ Standart: EN60947-5-2 – Ürün standardı

Metal Türüne Göre Düzeltme Katsayıları

• ✔ Paslanmaz: 0.9
• ✔ Pirinç: 0.5
• ✔ Alüminyum: 0.4
• ✔ Bakır: 0.4
