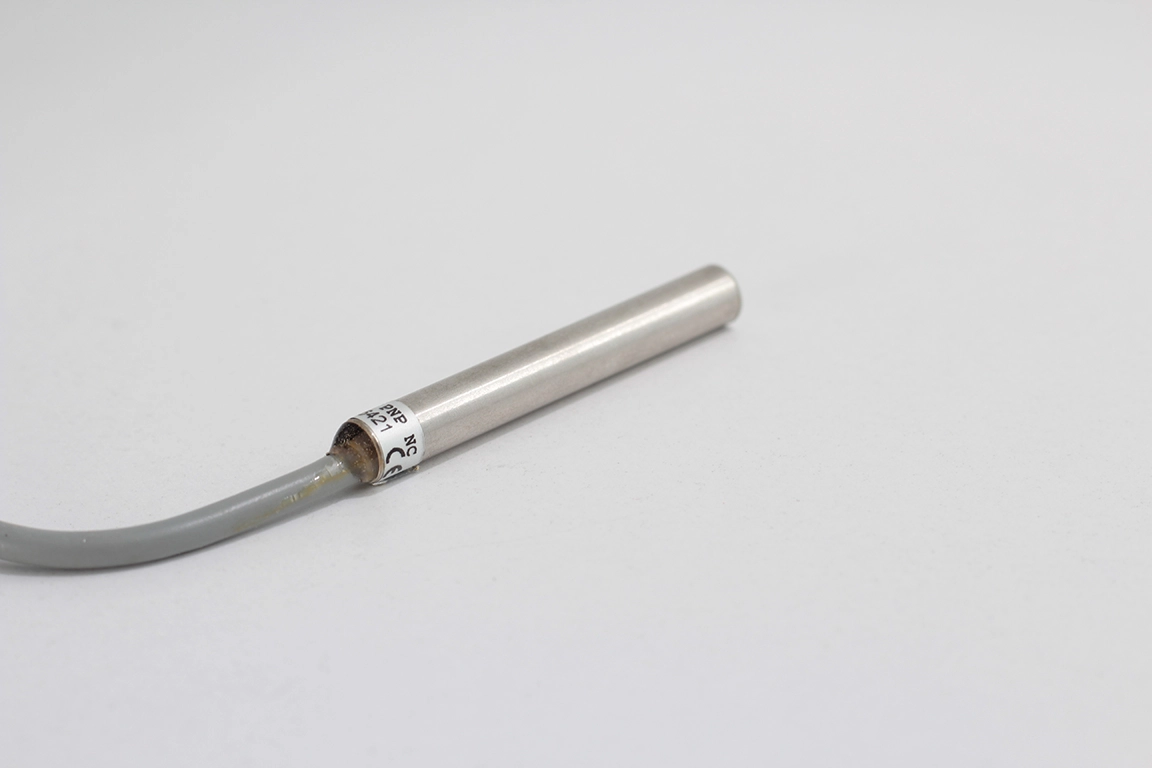

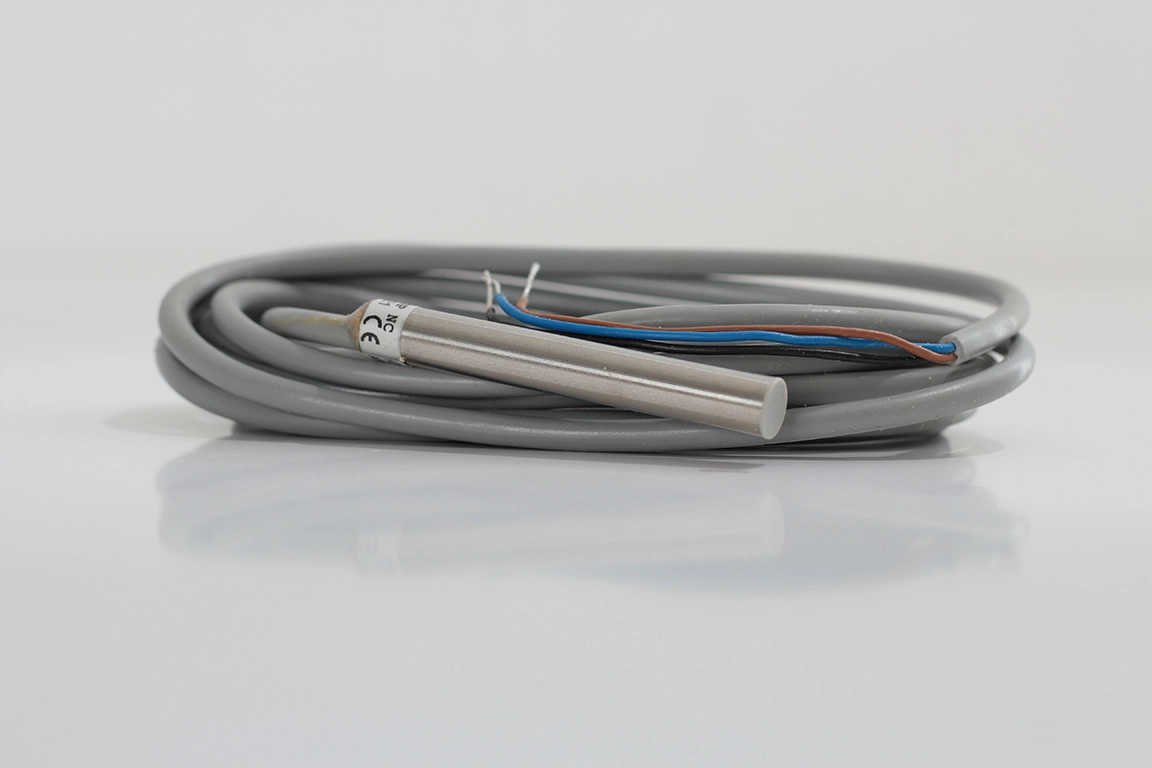

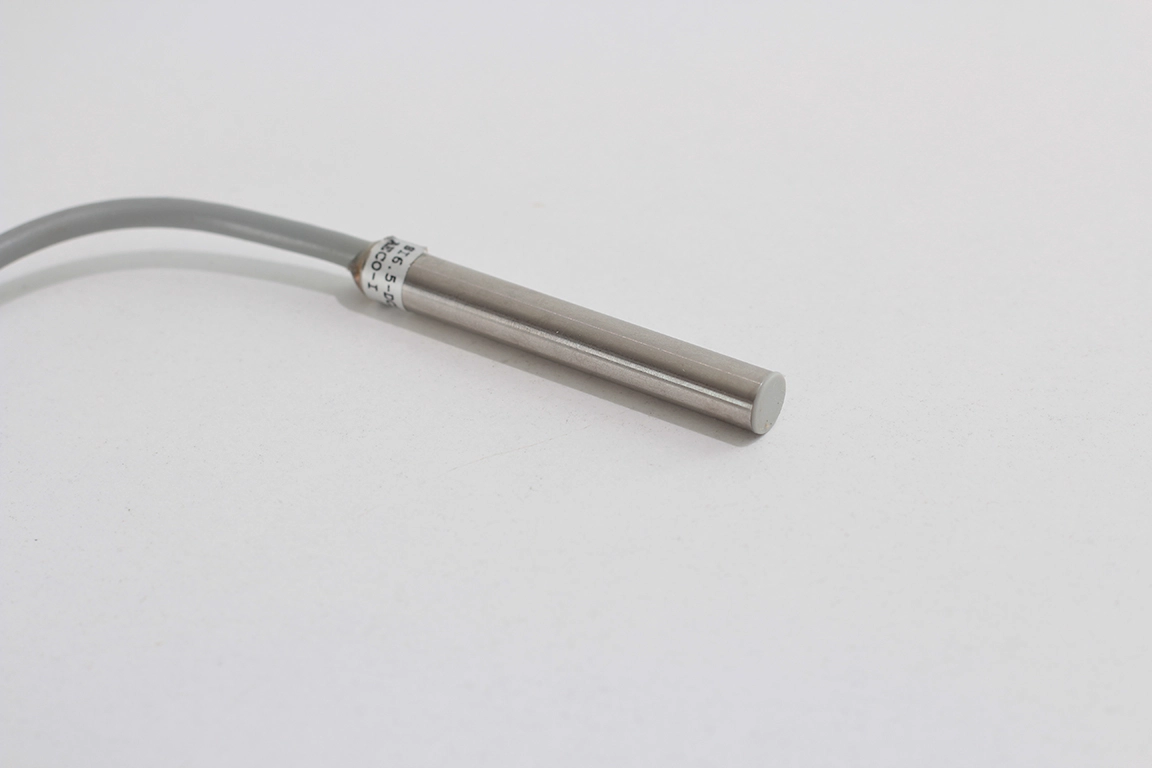

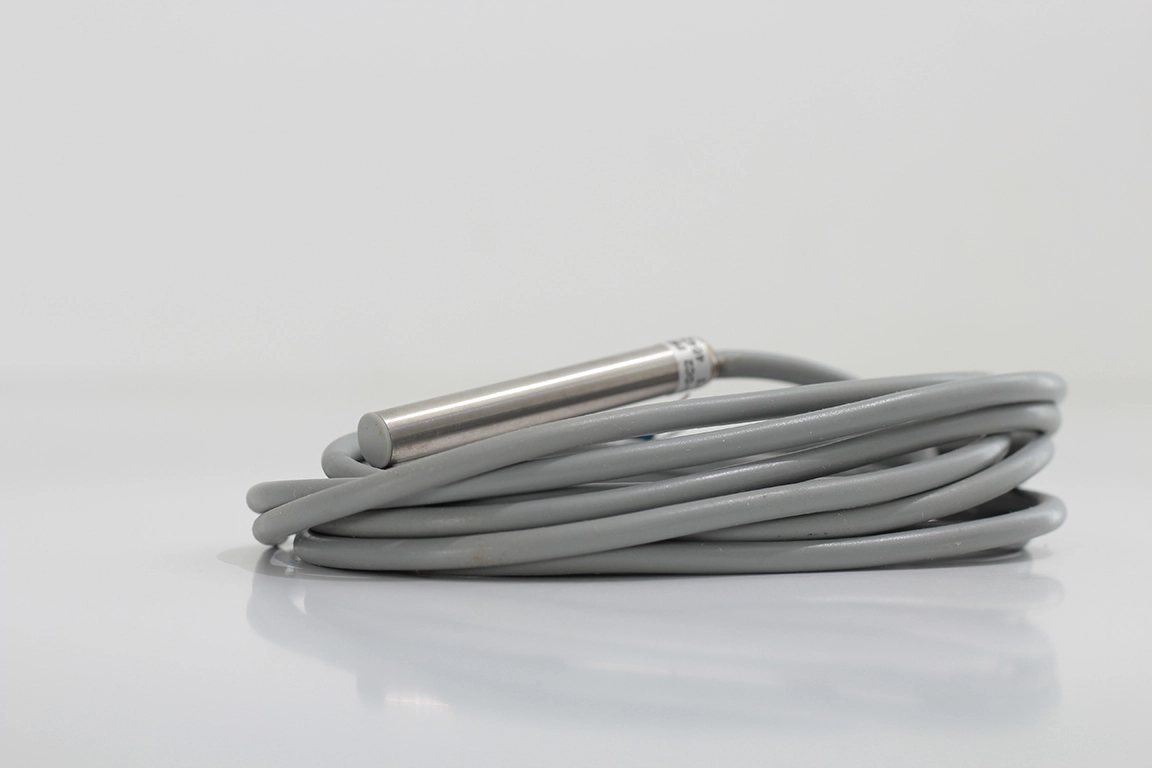

Aeco SI6.5-DC2 PNP NC (I65000041) İndüktif Sensör – Ø6.5mm, Sn: 2mm, 10–30V DC, 2m Kablolu

Aeco SI6.5-DC2 PNP NC (I65000041), metal hedeflerin temassız algılanması için tasarlanmış Ø6.5 mm gövdeli bir indüktif yaklaşım sensörüdür. PNP NC (Normalde Kapalı) çıkış yapısı sayesinde hedef algılanmadığında çıkış aktif, hedef algılandığında çıkış pasif olacak şekilde çalışır. Bu çalışma mantığı; kontrol ve emniyet yaklaşımı gerektiren otomasyon uygulamalarında tercih edilebilir.

Sensör 10–30V DC aralığında çalışır ve < 12 mA @ 24Vdc düşük akım tüketimine sahiptir. Çıkış katında kısa devre ve aşırı yük koruması bulunur; ayrıca ters polarite koruması ile bağlantı hatalarına karşı dayanıklıdır. 2000 Hz anahtarlama frekansı hızlı hatlarda kararlı algılama sağlar.

Sn 2 mm algılama mesafesi ile kompakt mekanizmalarda ve fikstürlerde güvenilir konum/var-yok algılama sunar. Embeddable (flush) montaja uygundur. Gövde malzemesi AISI 303, algılama yüzeyi POM gri yapıdadır. Çıkış anahtarlama durumunu gösteren 1 x sarı LED mevcuttur.

Öne Çıkan Teknik Özellikler

• ✔ Part number / Model: I65000041 / SI6.5-DC2 PNP NC
• ✔ Besleme: 10 ÷ 30V DC | Akım tüketimi: < 12 mA @ 24Vdc
• ✔ Çıkış: PNP | Fonksiyon: NC | Maks. çıkış akımı: 200 mA
• ✔ Gerilim düşümü: < 1.8 V | Maks. anahtarlama frekansı: 2000 Hz
• ✔ Algılama: Sn 2 mm | Sr 2 mm ±10% | So 0 ÷ 1.62 mm
• ✔ Koruma: Ters polarite + Kısa devre + Aşırı yük korumalı
• ✔ IP koruma: IP65 / IP66 / IP67 | Sıcaklık: -25°C ÷ +70°C
• ✔ Montaj: Embeddable (flush) | Gövde: Ø6.5 | Boy: L=50 mm | Ağırlık: 50 g
• ✔ Malzeme: AISI 303 gövde | POM gri algılama yüzeyi | LED: 1 x sarı
• ✔ Elektrik bağlantısı: 2 m kablo, PVC/PVC, 3 x 0.14 mm²

Teknik değerler ürün bilgi sayfasından alınmıştır.

Kablo Bağlantısı (PNP NC – 3 Kablo)

Ürün bilgi sayfasındaki Wiring Diagram (3 wires cable) şemasına göre bağlantı aşağıdaki gibidir. :contentReference[oaicite:5]{index=5}

• 1️⃣ Kahverengi (BROWN): + (Besleme +)
• 2️⃣ Mavi (BLUE): - (0V / GND)
• 3️⃣ Siyah (BLACK): Çıkış (PNP NC)

Not: PNP çıkışlı sensörler genellikle PLC’nin PNP (sourcing) giriş yapılarıyla uyumludur. Uygulama devrenizde NC çalışma mantığını (hedef algılanınca çıkışın değişmesi) dikkate alınız.

Kullanım Alanları

• ✔ Konveyör ve montaj hatları: Parça var/yok algılama, sayma, pozisyon kontrolü
• ✔ Fikstür ve aparat uygulamaları: Metal parça doğrulama, referans noktası tespiti
• ✔ Makine otomasyonu: Limit/konum algılama, hızlı anahtarlama gereken uygulamalar
• ✔ Dar alan mekanizmalar: Ø6.5 gövde ile kompakt montaj gerektiren noktalar

Standart ve Uygunluk

• ✅ Direktif uyumu: 2014/30/EU – Elektromanyetik uyumluluk (EMC)
• ✅ Standart: EN60947-5-2 – Ürün standardı

Standart ve direktif bilgileri ürün bilgi sayfasında belirtilmiştir.
