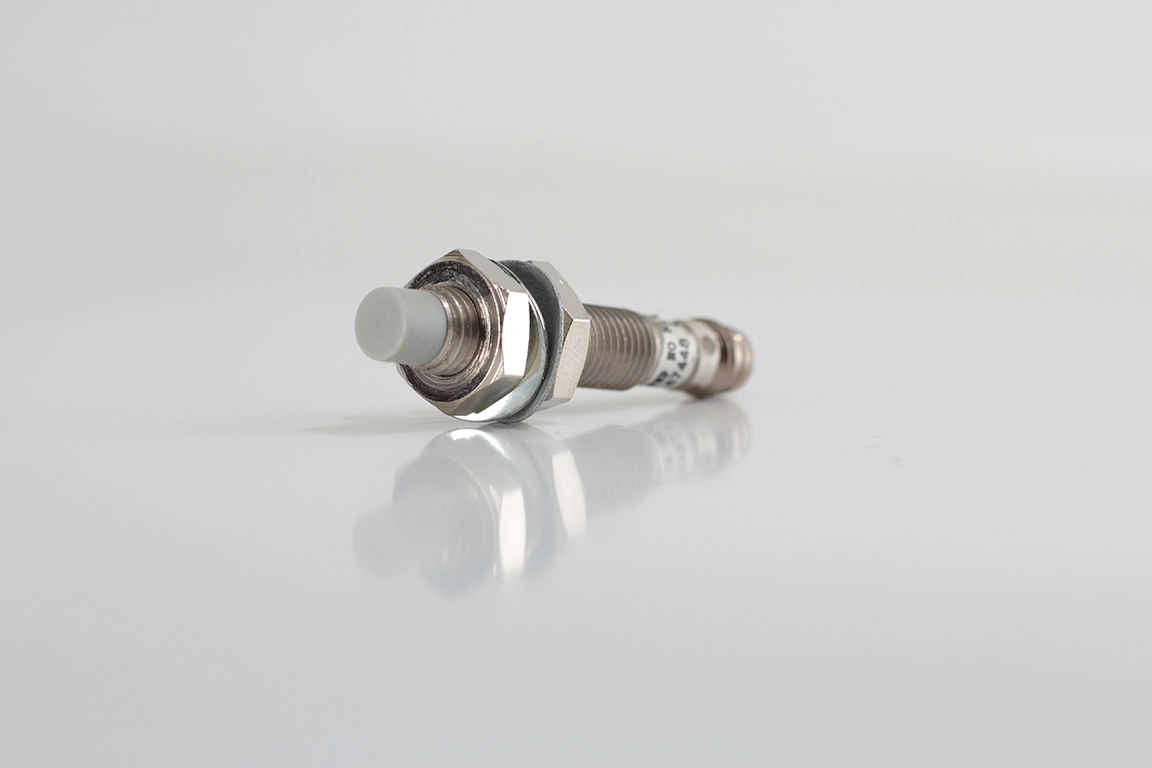

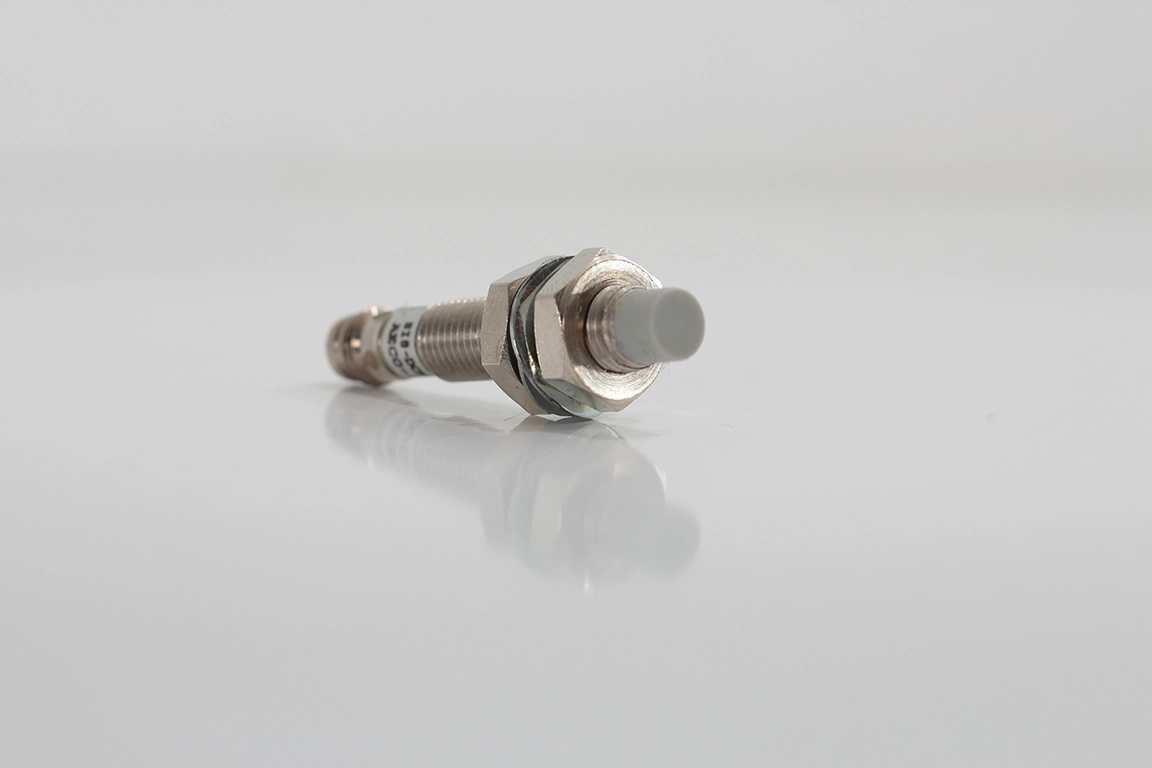

Aeco SI8-DCE3 PNP NO H1 S | M8 İndüktif Sensör | Sn: 3mm | 10–30V DC | PNP NO | M8x1 Konnektör

Aeco SI8-DCE3 PNP NO H1 S, metal hedef algılama için tasarlanmış M8x1 gövdeli indüktif yaklaşım sensörüdür. PNP NO (normalde açık) çıkışı sayesinde PLC girişleri ve endüstriyel otomasyon sistemleriyle uyumlu çalışır. Sn 3 mm algılama mesafesi ile konum algılama, parça var/yok kontrolü ve sayma gibi uygulamalarda pratik bir çözümdür.

Sensör 10–30V DC besleme aralığında çalışır ve düşük akım tüketimi ile pano sistemlerinde verimli kullanım sağlar. Çıkış tarafında kısa devre ve aşırı yük koruması bulunur. 200 mA maksimum çıkış akımı ve 2000 Hz anahtarlama frekansı, hızlı algılama gereken otomasyon hatlarında avantaj sağlar.

Gövde malzemesi AISI 303 paslanmaz çelik, algılama yüzeyi POM (gri) yapıdadır. H1 tip M8x1 konnektör (altın kaplama kontak) ile bağlantı yapılır. IP65–IP66–IP67 koruma seviyesi (kullanılan konnektöre bağlı olarak) endüstriyel ortamlar için uygundur. Sensör gömme montaja uygun değildir (non-flush / not embeddable).

Öne Çıkan Teknik Özellikler

• ✅ Besleme: 10–30V DC

• ✅ Çıkış tipi: PNP | Fonksiyon: NO

• ✅ Algılama mesafesi: Sn 3 mm | Sr 3 mm ±10% | So 0–2.43 mm

• ✅ Maks. çıkış akımı: 200 mA | Maks. gerilim düşümü: < 1.8 V

• ✅ Maks. anahtarlama frekansı: 2000 Hz

• ✔️ Akım tüketimi: < 12 mA @ 24Vdc

• ✔️ Koruma: Ters polarite + Kısa devre + Aşırı yük koruması

• ✔️ Sıcaklık: -25°C … +70°C | Koruma sınıfı: III

• ✔️ IP Koruma: IP65 / IP66 / IP67 (kullanılan konnektöre bağlı)

• ✔️ Gövde / Yüzey: AISI 303 / POM gri

• ✔ Montaj: Gömme montaja uygun değil (Non-flush)

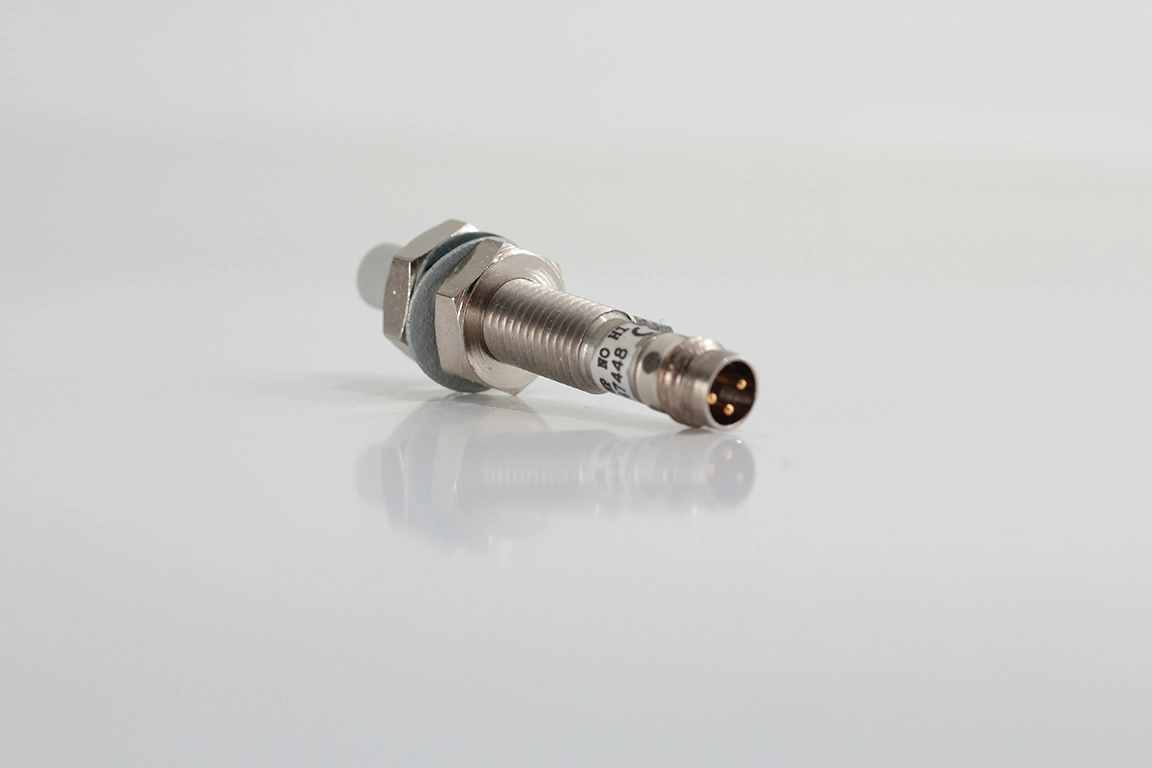

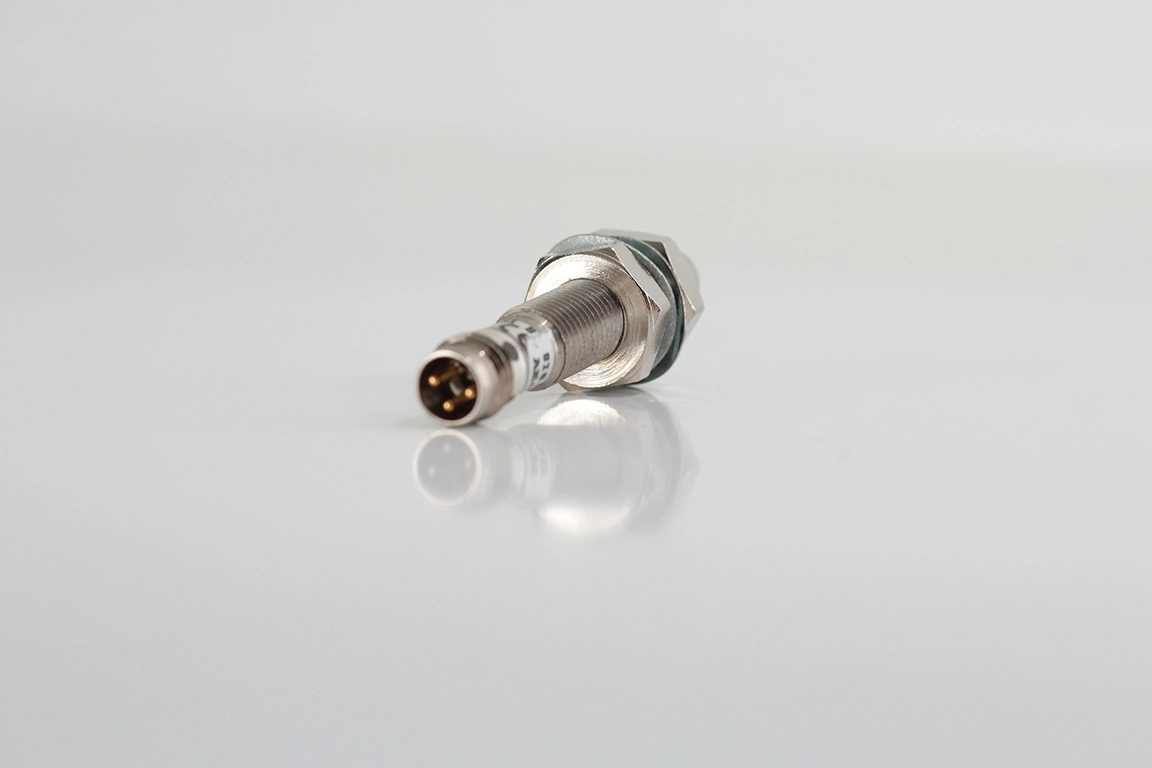

Kablo Bağlantısı (PNP NO – 3 Kablo) | H1 Tip M8x1 Konnektör

Bağlantı H1 tip M8x1 konnektör ile yapılır. PNP NO sensörlerde standart 3 hat şu şekilde kullanılır:

• ✅ Pin 1 / Kahverengi: + (10–30V DC besleme)

• ✅ Pin 3 / Mavi: - (0V)

• ✅ Pin 4 / Siyah: Çıkış (PNP NO)

Kullanım Alanları

• ✔️ Konveyör hatları: Parça var/yok algılama, sayma, yönlendirme öncesi kontrol

• ✔️ Makine otomasyonu: Temassız konum algılama, referans noktası tespiti

• ✔️ Robotik ve fikstürler: Uç konum algılama, metal parça doğrulama

• ✔️ Paketleme / dolum hatları: Hızlı anahtarlama gerektiren algılama uygulamaları

Standart ve Uygunluk

• ✅ 2014/30/EU – Elektromanyetik Uyumluluk (EMC)

• ✅ EN 60947-5-2 – Endüstriyel sensör standardı

Montaj Notu

Sensör non-flush (gömme montaja uygun değil) tiptedir. En iyi performans için sensörler arası mesafe ve metal yüzeylere montaj boşluklarında üretici montaj önerilerine uyulması tavsiye edilir.

Metal Türüne Göre Düzeltme Katsayıları

Algılama mesafesi hedef metalin türüne göre değişebilir. Örnek düzeltme katsayıları: Paslanmaz 0.9, Pirinç 0.5, Alüminyum 0.4, Bakır 0.4.
