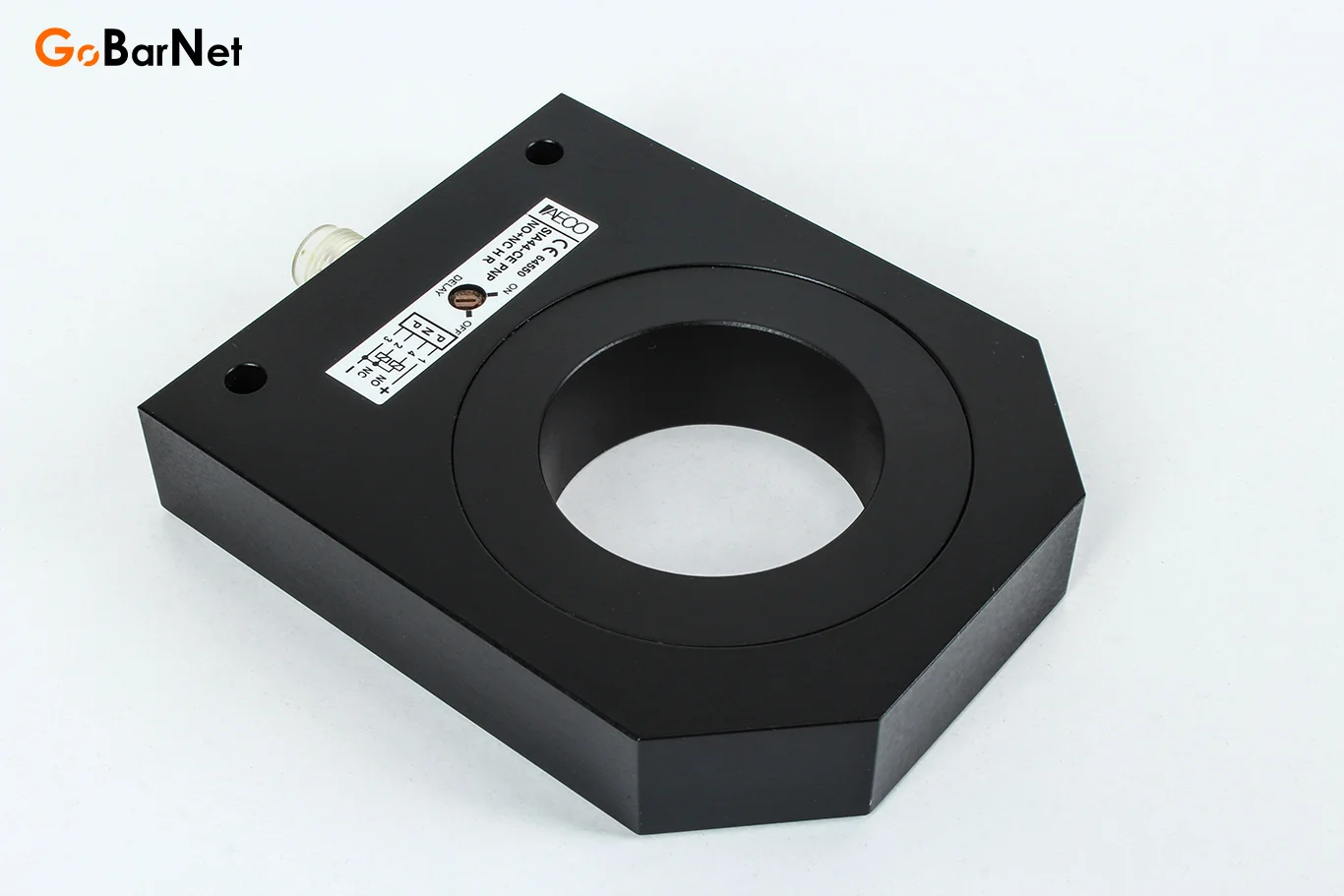

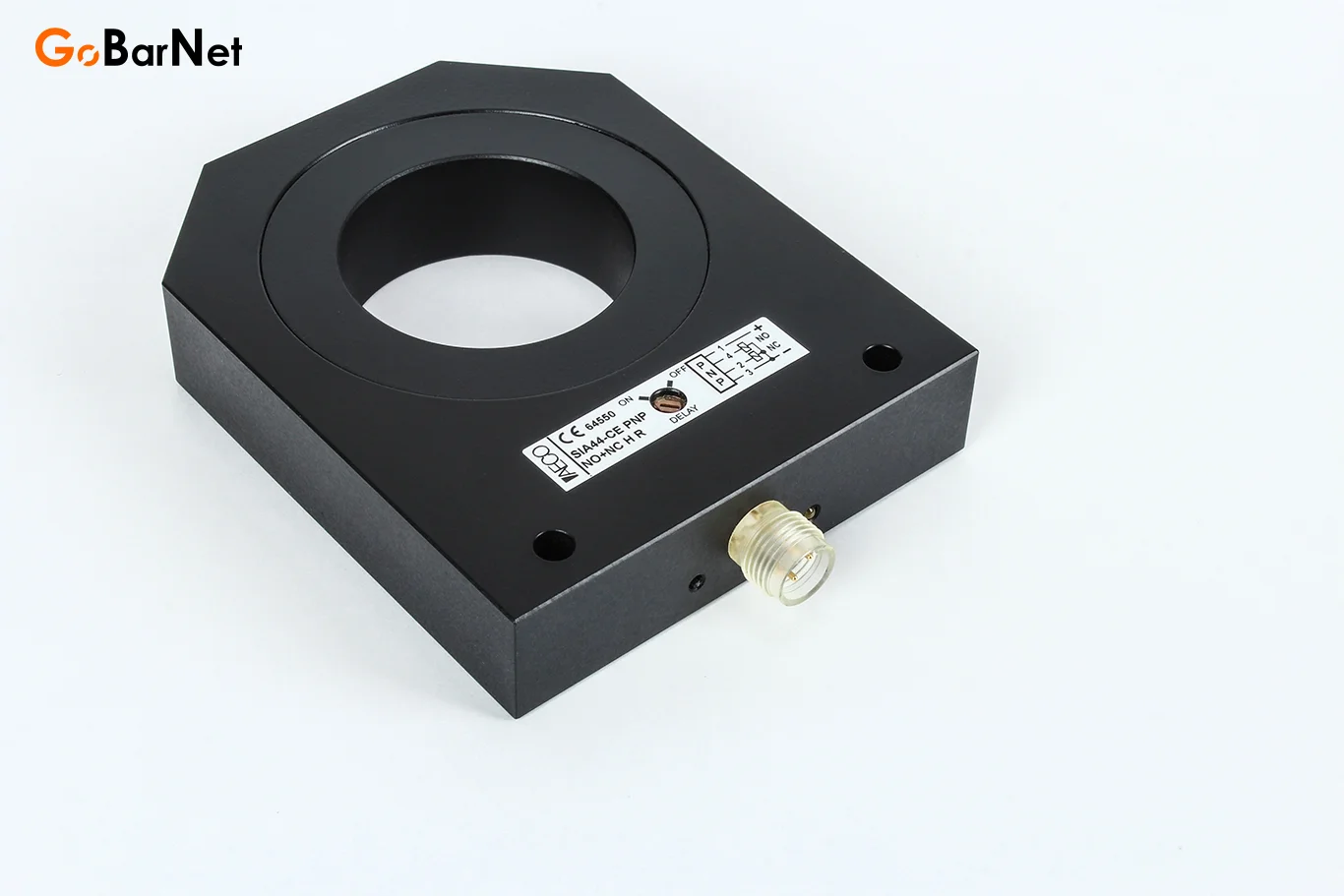

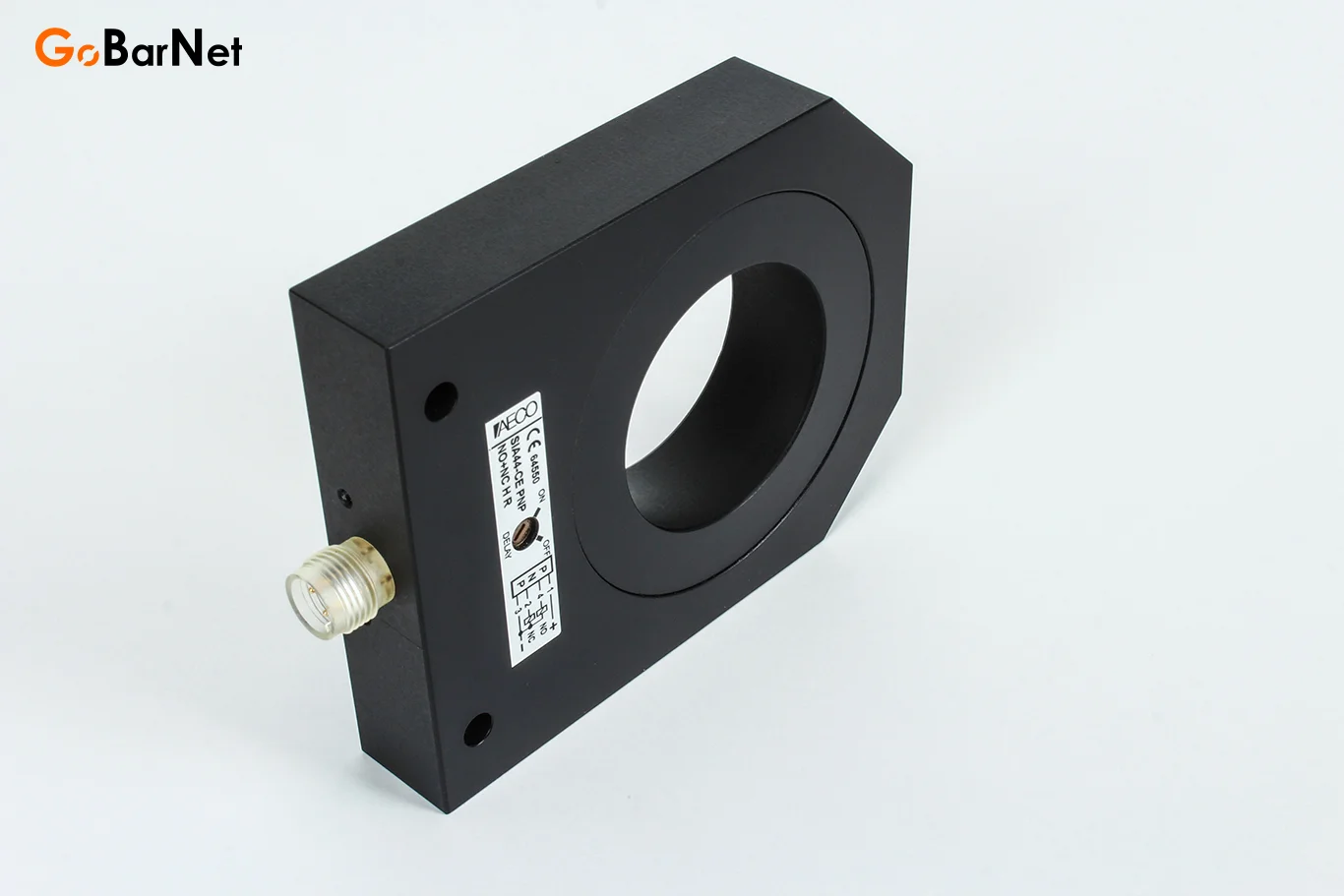

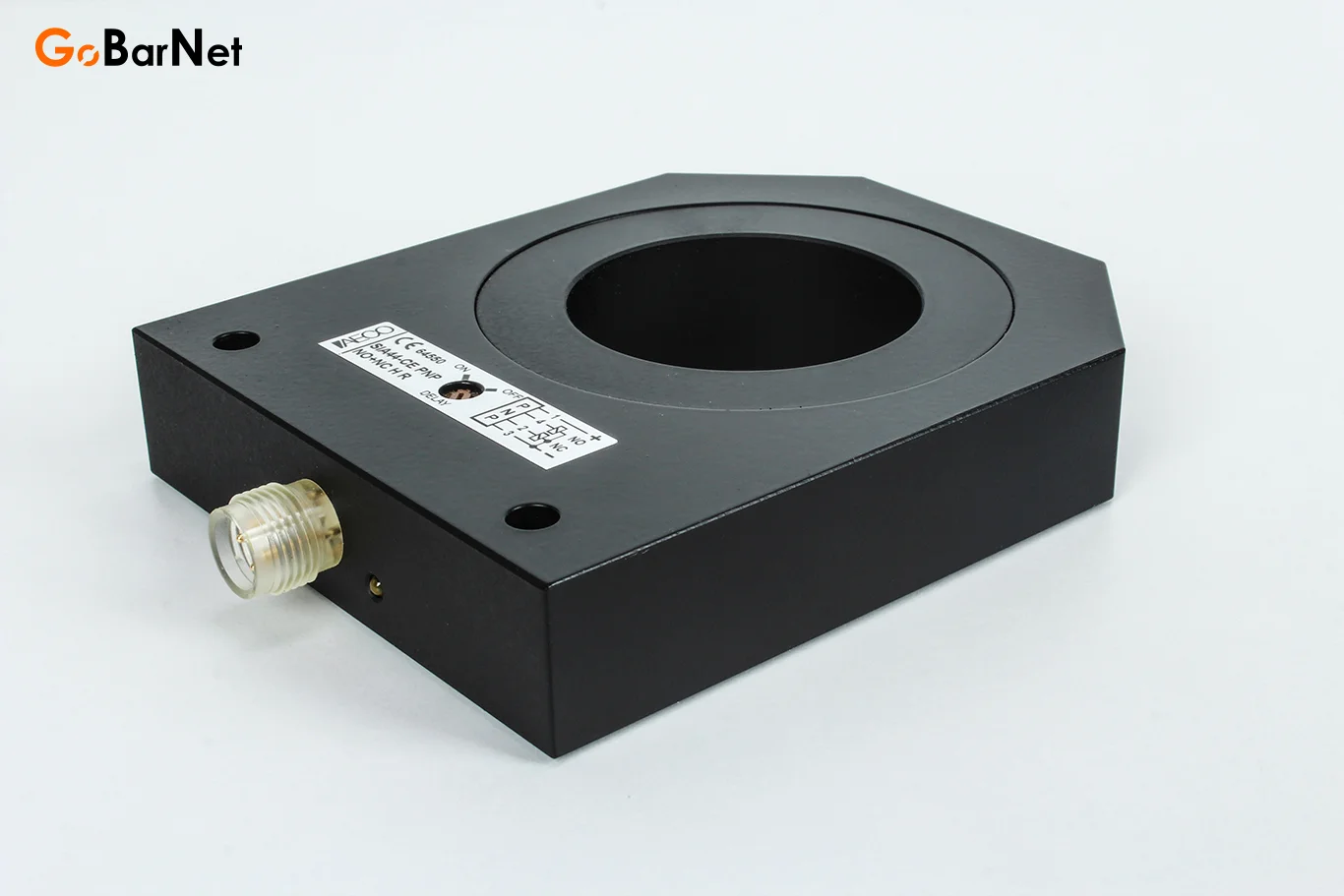

Aeco SIA44-CE PNP NO+NC H R Ring Sensör

Aeco SIA44-CE PNP NO+NC H R Ring Sensör

Bu sensör, özellikle döner makineler, robot eksenleri ve boru hatları gibi 360° algılama gerektiren endüstriyel otomasyon uygulamalarında pratik, güvenilir ve ayarlanabilir bir çözüm sunar.

Aşağıda, Aeco marka SIA44-CE PNP NO+NC H R model halkalı indüktif sensörün temel özellikleri, çalışma prensibi ve uygulama alanlarına dair özet bilgi bulabilirsiniz.

1. Genel Tanım ve Çalışma Prensibi

1. ✅ Tip: Halkalı (ring) indüktif sensör
2. ✅ Çalışma Prensibi: Metal nesnelerin statik (sabit) tespiti için iç bünyesinde oluşturduğu alternatif manyetik alan değişimini algılar. Halkalı form, boru, şaft veya silindir gibi silindirik gövdelerin etrafından geçirilerek 360° ölçüm yapılmasına uygundur.
3. ✅ Onaylar: CE işaretli, endüstriyel standartlara uygun üretim (CE işareti “–CE” model kodunda belirtilmiştir).

2. Elektriksel Özellikler

1. ✔ Besleme Gerilimi: 10…30 V DC
2. ✔ Çıkış Tipi: PNP (pozitif anahtarlamalı)
3. ✔ Kontakt Kapasitesi: Maks. 200 mA
4. ✔ Çıkış Konfigürasyonu: Hem NO (normalde açık) hem NC (normalde kapalı) kontak sunar
5. ✔ Koruma: Ters polarite koruması mevcut, olası yanlış besleme bağlantılarına karşı dayanıklıdır

3. Mekanik ve Çevresel Dayanım

1. ✔ Halka Çapı: 44 mm (iç çap)
2. ✔ Algılama Alanı: En fazla ⌀5 mm × 9 mm boyutlu metal parça tespiti
3. ✔ Koruma Sınıfı: IP65 – Toza ve su sıçramalarına karşı korumalı
4. ✔ Bağlantı: M12 × 1, 4-pin erkek konnektör (kablo yerine konnektör seçeneği ile kolay montaj)
5. ✔ Gösterge: Hedef yaklaştığında yanan LED ile algılama durumu anlık takip edilebilir

4. Öne Çıkan Ek Özellikler

1. ✔ Duyarlılık Ayarı: Dahili potansiyometre ile algılama mesafesi ince ayarlanabilir
2. ✔ Darbe Genişletme (Impulse Lengthening): 100 ms’e kadar çıkış süresi uzatma modülü açılıp kapatılabilir
3. ✔ Sıcaklık Aralığı: –25 °C … +70 °C arasında güvenilir çalışma
4. ✔ Montaj Avantajı: Halka formu sayesinde dönen miller, silindirler veya boru etrafına takılarak 360° algılamaya olanak verir.

5. Tipik Uygulama Alanları

1. ✔ Şaft Hızı ve Konum Kontrol: Dönen millerde dönüş sayısı ve pozisyon takibi
2. ✔ Otomatik Montaj Hatları: Silindir geçişlerinin algılanması, parça tamamlama izleme
3. ✔ Dişli ve Mekanik Bileşen Tespiti: Dişliler, pimler veya geçici tutucuların varlık/yokluk denetimi
4. ✔ Paketleme ve Taşıma Sistemleri: Silindir／boru üzerinden geçen ürünlerin sayımı veya hizalanması
