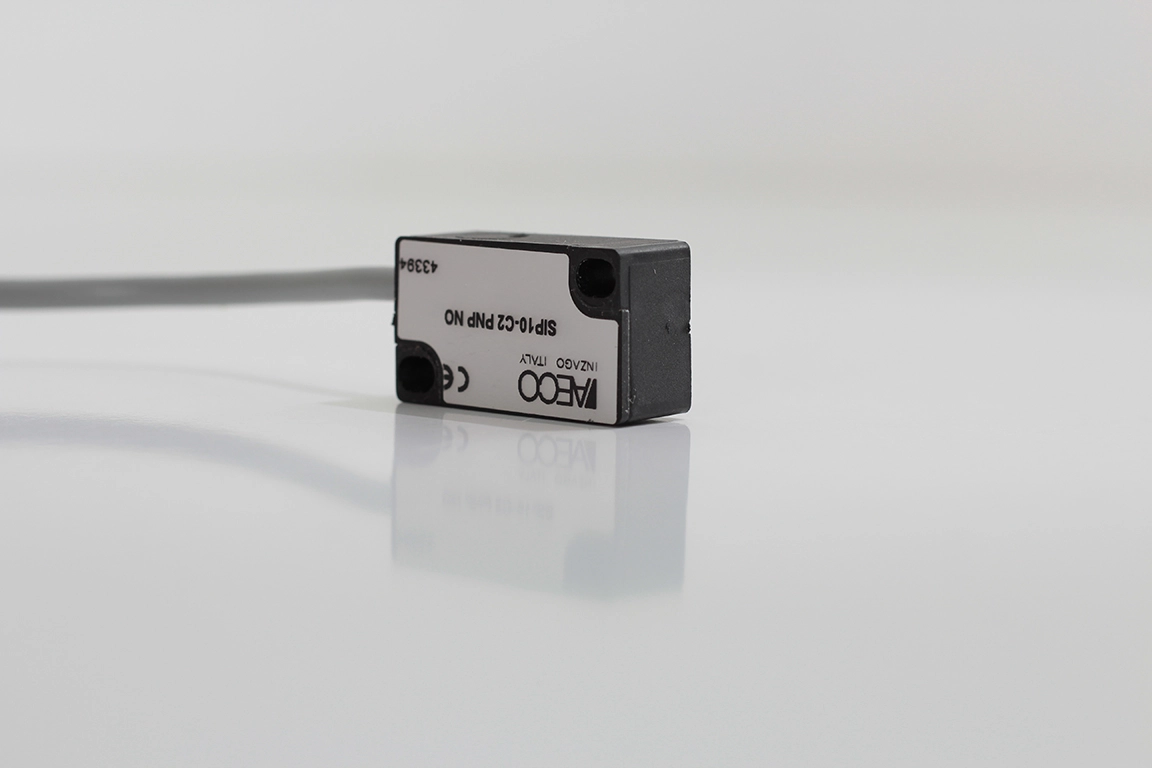

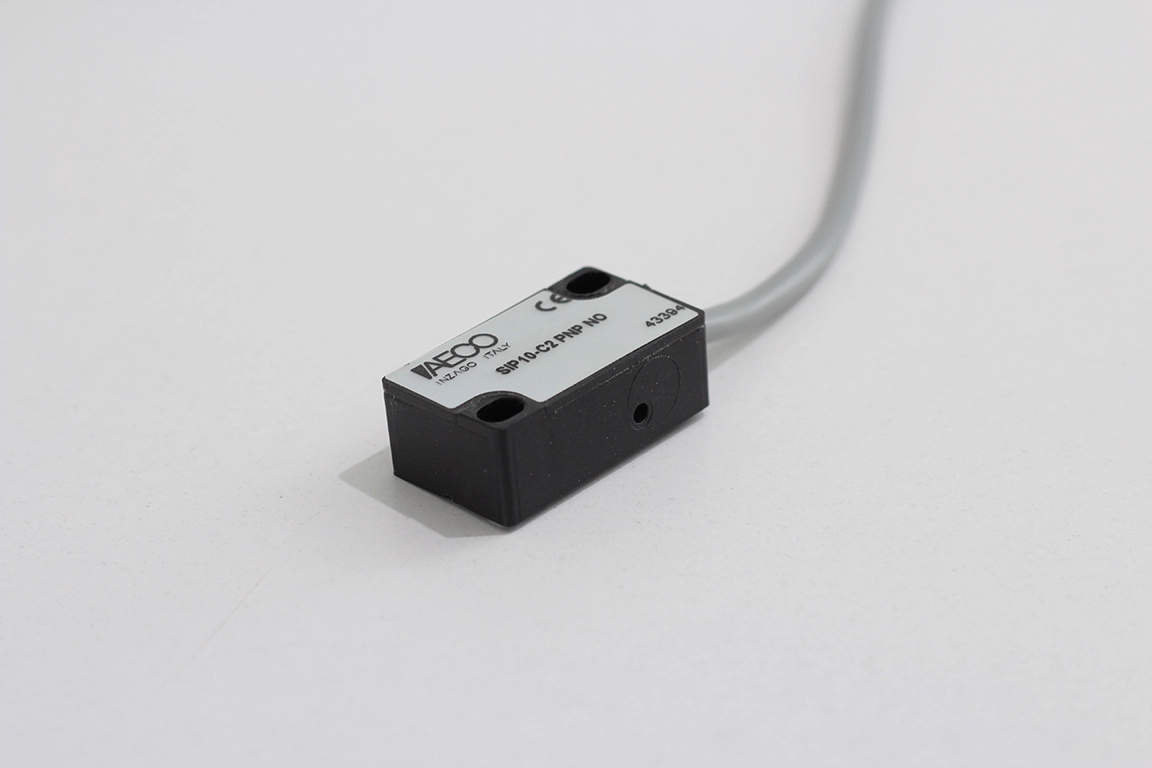

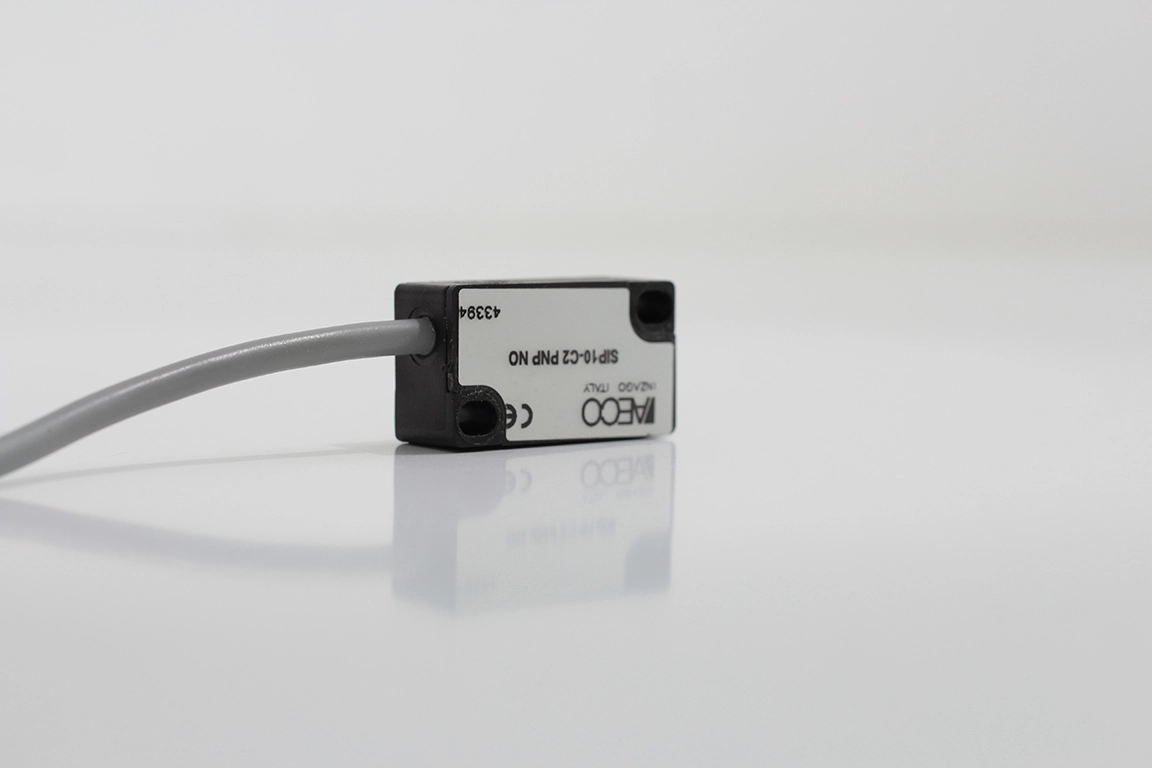

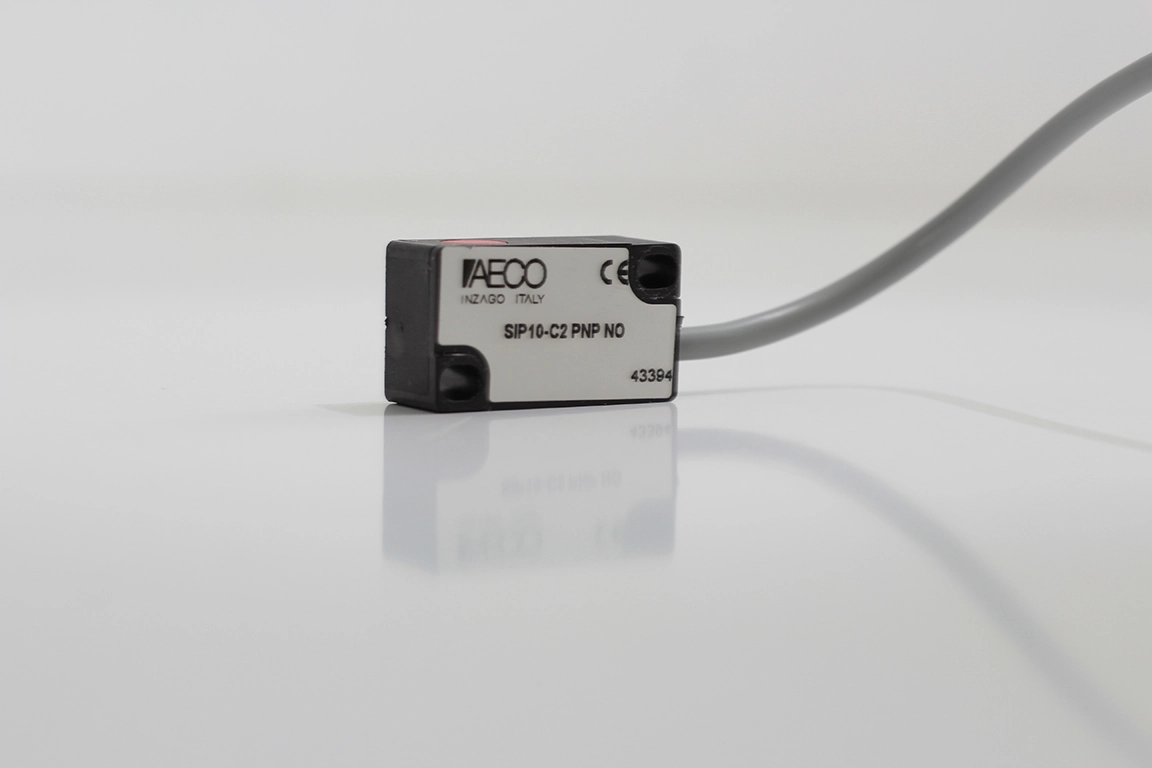

AECO SIP10-C2 PNP NO — Dikdörtgen Gövdeli Gömülebilir DC Endüktif Sensör, 2mm Algılama, PNP Normalde Açık (SIP000076)

AECO SIP10-C2 PNP NO, dikdörtgen (parallelepiped) gövdeli, PNP normalde açık (NO) çıkışlı ve gömülebilir (flush) montaja uygun kompakt bir DC endüktif proximity sensördür. Silindirik dişli gövdeli standart sensörlerin giremediği dar ve düzlemsel montaj bölgelerine — özellikle T-yuvası, kanal içi ve düz yüzey montajına — hitap eden bu model, 10.5 × 28 × 16 mm küçük ebatları sayesinde sıkışık mekanik yapılara kolayca entegre edilebilir. PA66+Fiberglas gövde malzemesi hafifliği ile birlikte yüksek mekanik mukavemet ve kimyasal direnç sunarken, 2 m PVC kablo ile hazır bağlantı kolaylığı sağlar.

Temel Özellikler

• ✔ Gövde tipi: Dikdörtgen (Parallelepiped) — silindirik dişli gövdeli sensörlerin uygulanamadığı dar ve düzlemsel montaj alanları için
• ✔ Besleme türü: Doğru akım (DC); çalışma gerilimi 6 ÷ 30V; akım tüketimi <12 mA @24Vdc
• ✔ Çıkış tasarımı: PNP — çıkış aktifken yükü pozitif besleme rayına bağlar
• ✔ Çıkış fonksiyonu: NO (Normalde Açık) — metal hedef algılandığında çıkış aktif olur
• ✔ Maksimum çıkış akımı: 200 mA; maksimum gerilim düşümü: <1.8V
• ✔ Maksimum anahtarlama frekansı: 1000 Hz
• ✔ Kısa devre koruması: Mevcut; Aşırı yük koruması: Mevcut; Ters kutuplama koruması: Mevcut
• ✔ Nominal algılama mesafesi (Sn): 2 mm; gerçek algılama mesafesi (Sr): 2 mm ±%10; operatif mesafe: 0 ÷ 1.62 mm
• ✔ Gösterge: 1 x sarı LED — anahtarlama durumunu gösterir
• ✔ Gövde malzemesi: PA66+Fiberglas; algılama yüzeyi kırmızı POM
• ✔ Montaj tipi: Gömülebilir (Embeddable / Flush) — çevre yüzeyle aynı hizaya monte edilebilir
• ✔ Bağlantı: 2 m PVC/PVC kablo, 3×0.14 mm² (Kahverengi: +, Siyah: PNP NO Çıkış, Mavi: −)
• ✔ IP koruma sınıfı: IP65 / IP66 / IP67
• ✔ Çalışma sıcaklığı: −25°C ÷ +70°C
• ✔ Boyutlar: 10.5 × 28 × 16 mm; Ağırlık: 50 g

Dikdörtgen Gövdenin Avantajları

SIP serisi sensörlerin dikdörtgen gövde yapısı, silindirik sensörlerin montaj açısından yetersiz kaldığı birçok uygulamada kritik avantajlar sağlar:

• ✅ T-yuvası ve kanal montajı: Alüminyum profil T-yuvalarına vidasız, hızlı ve titreşime dayanıklı şekilde monte edilebilir
• ✅ Düzlemsel yüzey entegrasyonu: Kalıp, aparat veya tabla yüzeylerine tam flush konumda gömülerek mekanik darbe ve sürtünmeden korunur
• ✅ Yan yana kompakt yerleşim: Sensörler arası minimum mesafe yalnızca ≥10 mm — çoklu sensör uygulamalarında alan tasarrufu sağlar
• ✅ Düşük profil: 10.5 mm ince yapısı sayesinde çok dar mekanik boşluklara yerleştirilebilir

Malzeme Düzeltme Katsayıları

Sensörün nominal algılama mesafesi çelik hedef için geçerlidir. Diğer malzemelerde aşağıdaki düzeltme katsayıları uygulanmalıdır:

• ✔ Paslanmaz çelik: 0.9
• ✔ Pirinç: 0.5
• ✔ Alüminyum: 0.4
• ✔ Bakır: 0.4

Uyumluluk ve Standartlar

• ✔ EMC Direktifi: 2014/30/EU
• ✔ Ürün Standardı: EN60947-5-2
• ✔ RoHS uyumlu, CE işaretli

Kullanım Alanları

• 1️⃣ Alüminyum profil taşıyıcılı otomasyon hatları: T-yuvası montajıyla pnömatik silindir veya lineer aktüatörün piston konumunu vida kullanmadan hızlı kurulumla izleme
• 2️⃣ SMD ve elektronik baskı devre üretimi: PCB taşıyıcı aparatının referans konuma geldiğini 2 mm hassasiyetle tespite ederek yerleştirme makinesini tetikleme
• 3️⃣ Enjeksiyon kalıp makineleri: Kalıp plakasının tam kapanma konumunu kompakt flush montaj sayesinde kalıp yüzeyine gömülü şekilde güvenle algılama
• 4️⃣ Tıbbi cihaz ve laboratuvar otomasyonu: PA66+Fiberglas hafif gövde ve IP67 koruma sınıfı ile steril temizlik işlemlerine dayanıklı, küçük metal numune rafı veya tüp tutucusu konum tespiti

Montaj Bilgisi

Bu sensör gömülebilir (flush) montaja uygundur. Yan yana montajda sensörler arası mesafe en az 10 mm olmalıdır. Flush montajda sensörün algılama yüzeyi çevre yüzeyle aynı hizaya getirilmeli, önünde yeterli serbest alan bırakılmalıdır.
