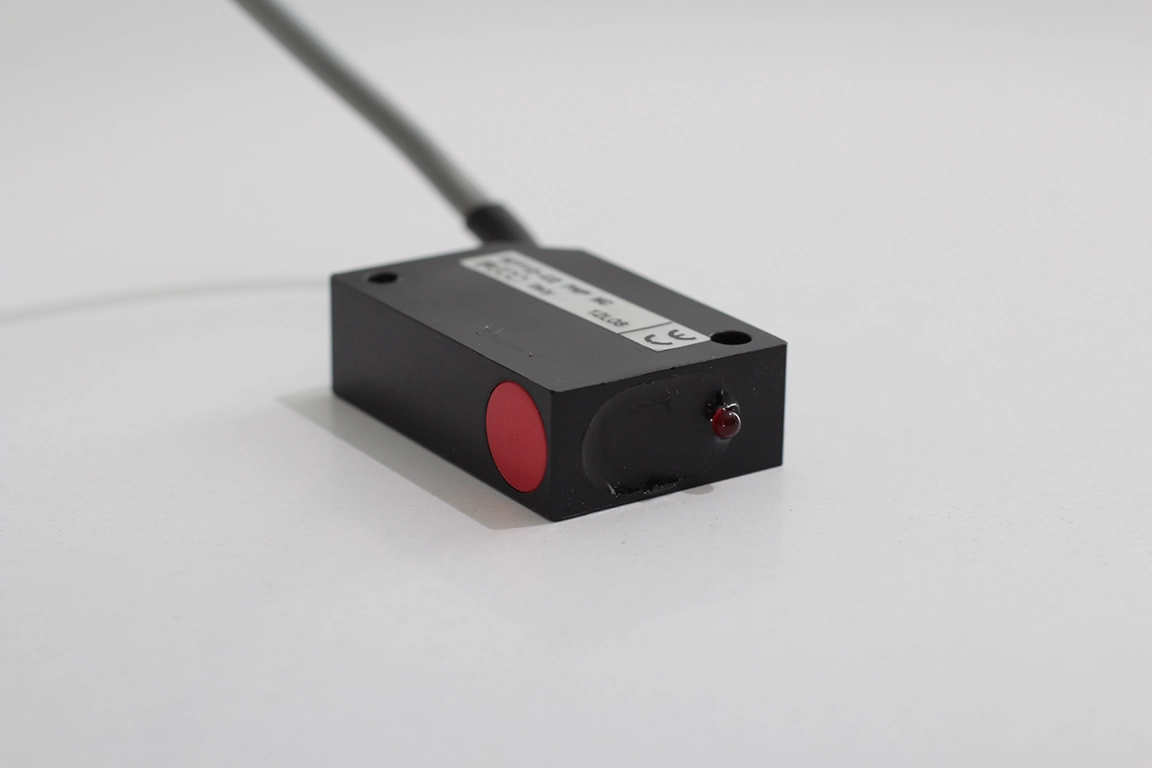

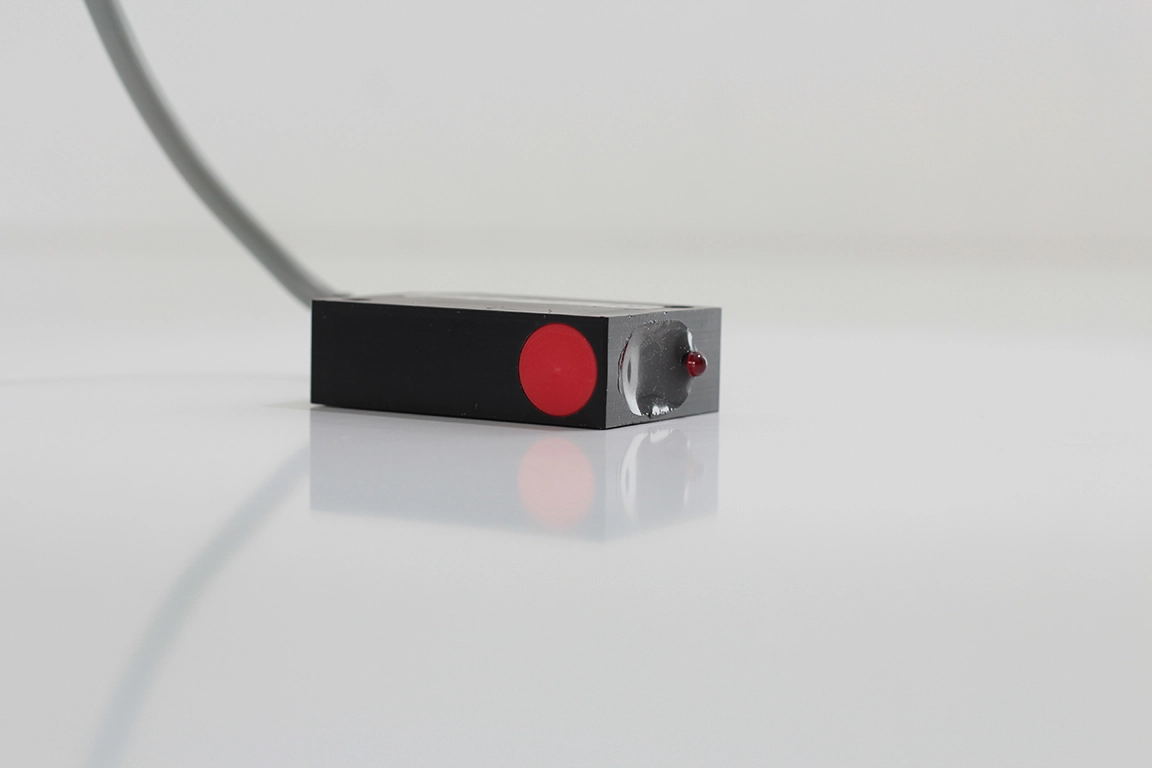

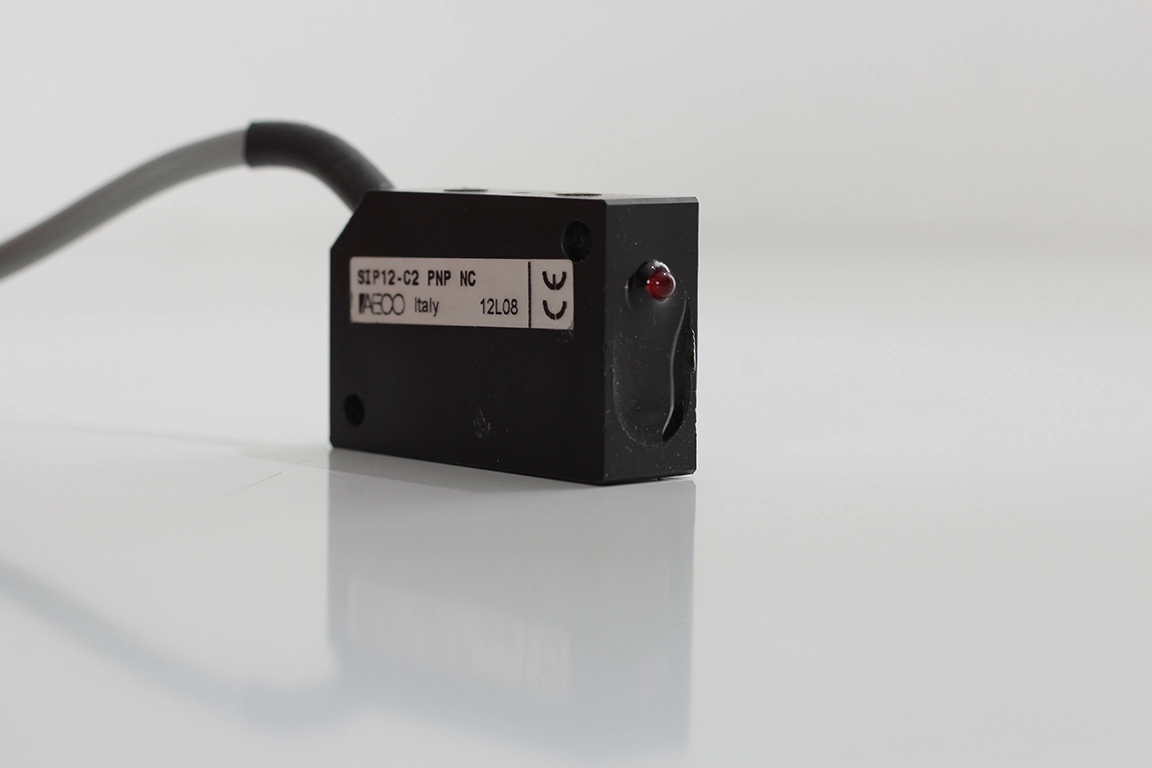

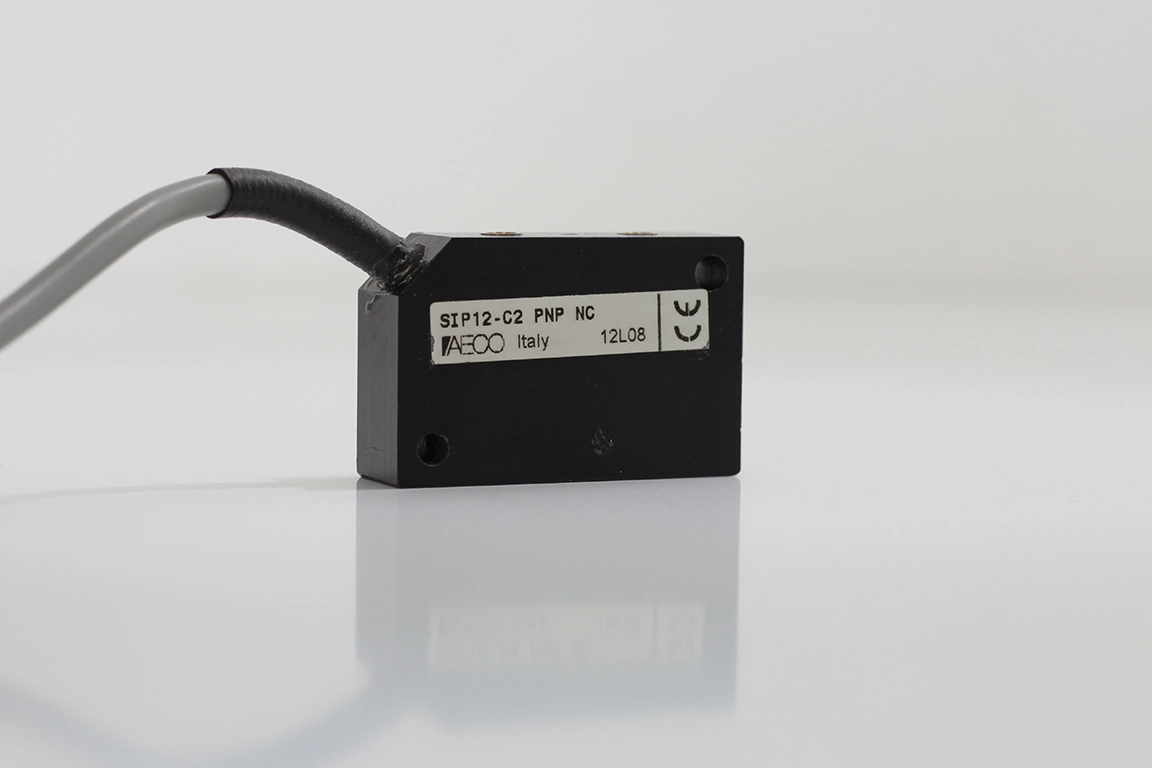

AECO SIP12-C2 PNP NC — Dikdörtgen Gövdeli Gömülebilir DC Endüktif Sensör, 2mm Algılama, PNP Normalde Kapalı, Kablolu (SIP000056)

AECO SIP12-C2 PNP NC, dikdörtgen (parallelepiped) gövdeli, PNP normalde kapalı (NC) çıkışlı ve gömülebilir (flush) montaja uygun kompakt bir DC endüktif proximity sensördür. Silindirik dişli gövdeli standart sensörlerin giremediği dar ve düzlemsel montaj bölgelerine — özellikle T-yuvası, kanal içi ve düz yüzey uygulamalarına — hitap eder. PVC siyah gövde ve kırmızı PVC algılama yüzeyi kimyasal ortamlara ve nem koşullarına karşı dayanıklılık sunarken, 4 x 90° LED gösterge sayesinde sensörün anahtarlama durumu dar montaj pozisyonlarında dahi her yönden izlenebilir. Konnektör gerektirmeyen kablolu bağlantı yapısı, mevcut kablo altyapısına doğrudan entegrasyon kolaylığı sağlar.

Temel Özellikler

• ✔ Gövde tipi: Dikdörtgen (Parallelepiped) — T-yuvası ve düzlemsel flush montaj uygulamaları için
• ✔ Besleme türü: Doğru akım (DC); çalışma gerilimi 10 ÷ 30V; akım tüketimi <15 mA @24Vdc
• ✔ Çıkış tasarımı: PNP — çıkış aktifken yükü pozitif besleme rayına bağlar
• ✔ Çıkış fonksiyonu: NC (Normalde Kapalı) — hedef yokken çıkış aktif, hedef algılandığında çıkış pasif olur
• ✔ Maksimum çıkış akımı: 200 mA; maksimum gerilim düşümü: <1.8V
• ✔ Maksimum anahtarlama frekansı: 1000 Hz
• ✔ Kısa devre koruması: Mevcut; Aşırı yük koruması: Mevcut; Ters kutuplama koruması: Mevcut
• ✔ Nominal algılama mesafesi (Sn): 2 mm; gerçek algılama mesafesi (Sr): 2 mm ±%10; operatif mesafe: 0 ÷ 1.62 mm
• ✔ Gösterge: 4 x 90° sarı LED — anahtarlama durumunu her yönden gösterir
• ✔ Gövde malzemesi: PVC siyah; algılama yüzeyi kırmızı PVC
• ✔ Montaj tipi: Gömülebilir (Embeddable / Flush) — çevre yüzeyle aynı hizaya monte edilebilir
• ✔ Bağlantı: Kablolu (Pin 1: Kahverengi/+, Pin 3: Mavi/−, Pin 4: Siyah/PNP NC Çıkış)
• ✔ IP koruma sınıfı: IP65 / IP66 / IP67
• ✔ Çalışma sıcaklığı: −25°C ÷ +70°C
• ✔ Boyutlar: 12 × 40 × 26 mm; Ağırlık: 30 g

NC mi, NO mu? Doğru Modeli Seçin

SIP12 serisi hem NC (Normalde Kapalı) hem de NO (Normalde Açık) çıkış seçeneğiyle sunulmaktadır:

• ✅ NC çıkış (bu model): Metal hedef uzaklaştığında devreyi açık bırakmak, yani "hedef kaybolunca alarm ver / durdur" mantığı gerektiren güvenlik ve koruma uygulamaları için
• ✅ NO çıkış (SIP10-C2 PNP NO): Metal hedef algılandığında devreyi kapatmak, yani "hedef gelince çalıştır" mantığı gerektiren tetikleme ve sayım uygulamaları için

Malzeme Düzeltme Katsayıları

Sensörün nominal algılama mesafesi çelik hedef için geçerlidir. Diğer malzemelerde aşağıdaki düzeltme katsayıları uygulanmalıdır:

• ✔ Paslanmaz çelik: 0.9
• ✔ Pirinç: 0.5
• ✔ Alüminyum: 0.4
• ✔ Bakır: 0.4

Uyumluluk ve Standartlar

• ✔ EMC Direktifi: 2014/30/EU
• ✔ Ürün Standardı: EN60947-5-2
• ✔ RoHS uyumlu, CE işaretli

Kullanım Alanları

• 1️⃣ Pnömatik silindir ve lineer aktüatör sistemleri: T-yuvası montajıyla silindir kapağına gömülerek piston geri çekildiğinde NC çıkışla güvenli konum kaybı alarmı üretme
• 2️⃣ Otomotiv gövde kaynak hatları: Kaynak aparatındaki metal sabitleme parmağının pozisyonunu NC mantıkla izleyerek parça yokluğunda kaynak döngüsünü engelleme
• 3️⃣ Gıda ambalaj ve blister makineleri: PVC gövdenin kimyasal temizleyicilere dayanıklılığı sayesinde metal folyo veya kapak şeridinin hattı terk ettiği anlarda NC çıkışla durdurma sinyali üretme
• 4️⃣ Tekstil ve dokuma makineleri: Mekik veya iğne taşıyıcısının referans konumdan uzaklaşmasını 4x90° LED ile kolayca görünür kılarak bakım süreçlerini hızlandırma

Montaj Bilgisi

Bu sensör gömülebilir (flush) montaja uygundur. Yan yana montajda sensörler arası mesafe en az 6 mm olmalıdır. Flush montajda sensörün algılama yüzeyi çevre yüzeyle aynı hizaya getirilmeli, önünde yeterli serbest alan bırakılmalıdır.
