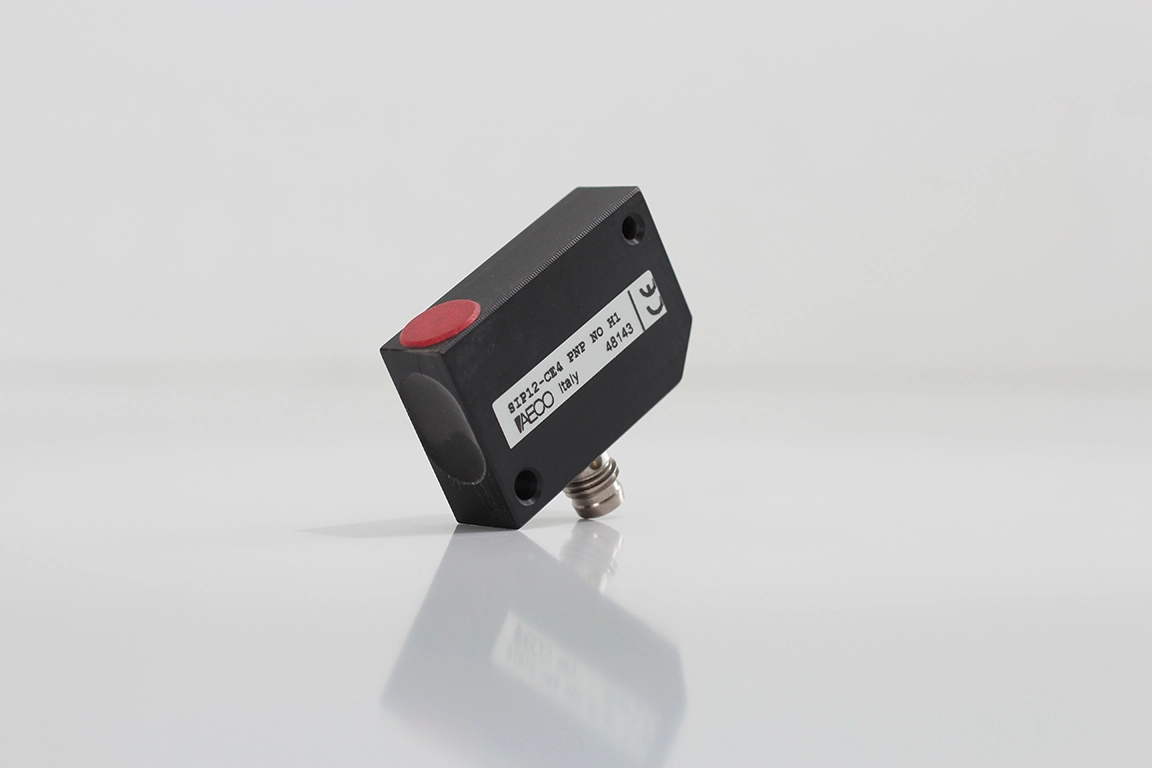

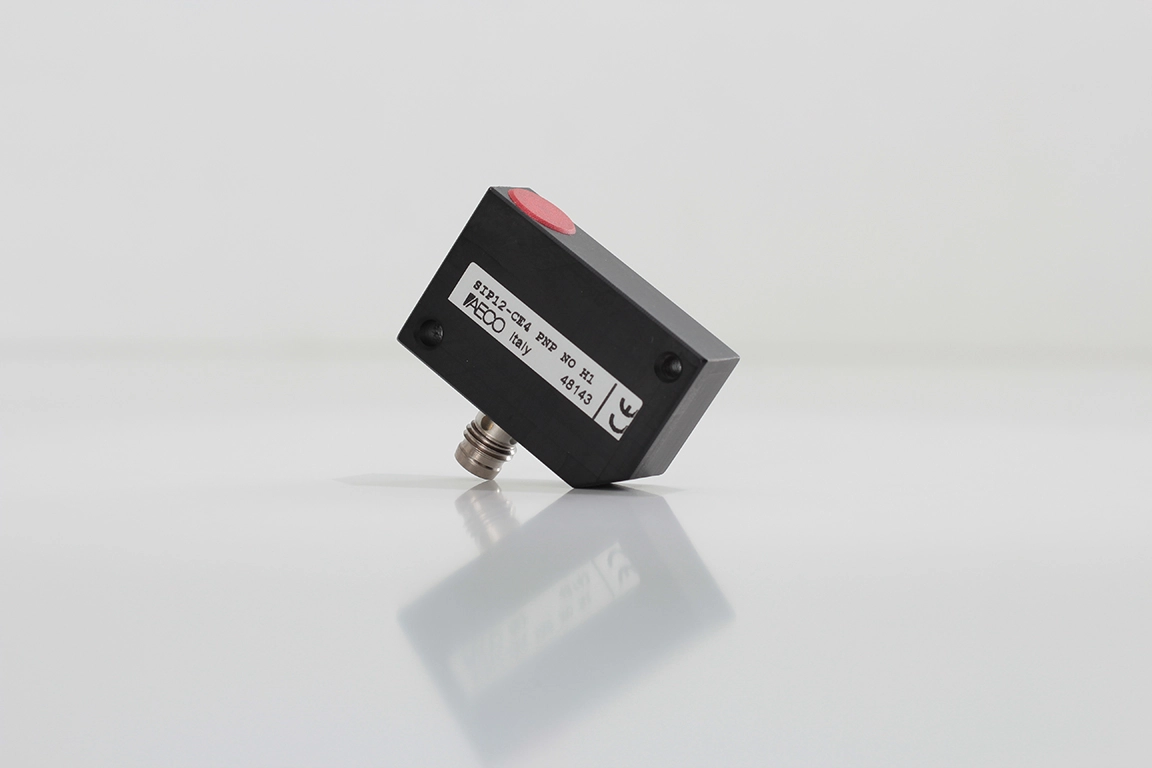

AECO SIP12-CE4 PNP NO H1 — Dikdörtgen Gövdeli DC Endüktif Sensör, 4mm Algılama, PNP Normalde Açık, M8 Konnektör (SIP000055)

AECO SIP12-CE4 PNP NO H1, dikdörtgen (parallelepiped) gövdeli, PNP normalde açık (NO) çıkışlı ve gömülü montaja uygun olmayan (non-embeddable) kompakt bir DC endüktif proximity sensördür. Aynı SIP12 serisi içindeki gömülebilir (flush) modele kıyasla bu model, 4 mm nominal algılama mesafesiyle daha geniş bir operatif pencere sunar; hedefin tam sensör eksenine hizalanamadığı ya da montaj toleranslarının yüksek tutulması gereken uygulamalarda üstün performans sağlar. PVC siyah gövde ve kırmızı PC algılama yüzeyi, kimyasal dayanıklılık ve sağlamlık açısından geniş bir uygulama yelpazesine hitap ederken, H1 tipi M8x1 altın kaplama konnektör ile nemli ve korozif ortamlarda güvenilir elektriksel bağlantı sağlar.

Temel Özellikler

✔ Gövde tipi: Dikdörtgen (Parallelepiped) — dar ve düzlemsel montaj alanları için kompakt form faktörü
✔ Besleme türü: Doğru akım (DC); çalışma gerilimi 10 ÷ 30V; akım tüketimi <15 mA @24Vdc
✔ Çıkış tasarımı: PNP — çıkış aktifken yükü pozitif besleme rayına bağlar; Siemens, Schneider ve Avrupa menşeli PLC sistemleriyle doğrudan uyumlu
✔ Çıkış fonksiyonu: NO (Normalde Açık) — metal hedef algılandığında çıkış aktif olur
✔ Maksimum çıkış akımı: 200 mA; maksimum gerilim düşümü: <1.8V
✔ Maksimum anahtarlama frekansı: 1000 Hz
✔ Kısa devre koruması: Mevcut; Aşırı yük koruması: Mevcut; Ters kutuplama koruması: Mevcut
✔ Nominal algılama mesafesi (Sn): 4 mm; gerçek algılama mesafesi (Sr): 4 mm ±%10; operatif mesafe: 0 ÷ 3.24 mm
✔ Gösterge: 4 x 90° sarı LED — anahtarlama durumunu her yönden gösterir
✔ Gövde malzemesi: PVC siyah; algılama yüzeyi kırmızı PC (polikarbonat)
✔ Montaj tipi: Gömülü montaja uygun değil (Non-embeddable) — non-flush konumda yan boşluk ≥6 mm

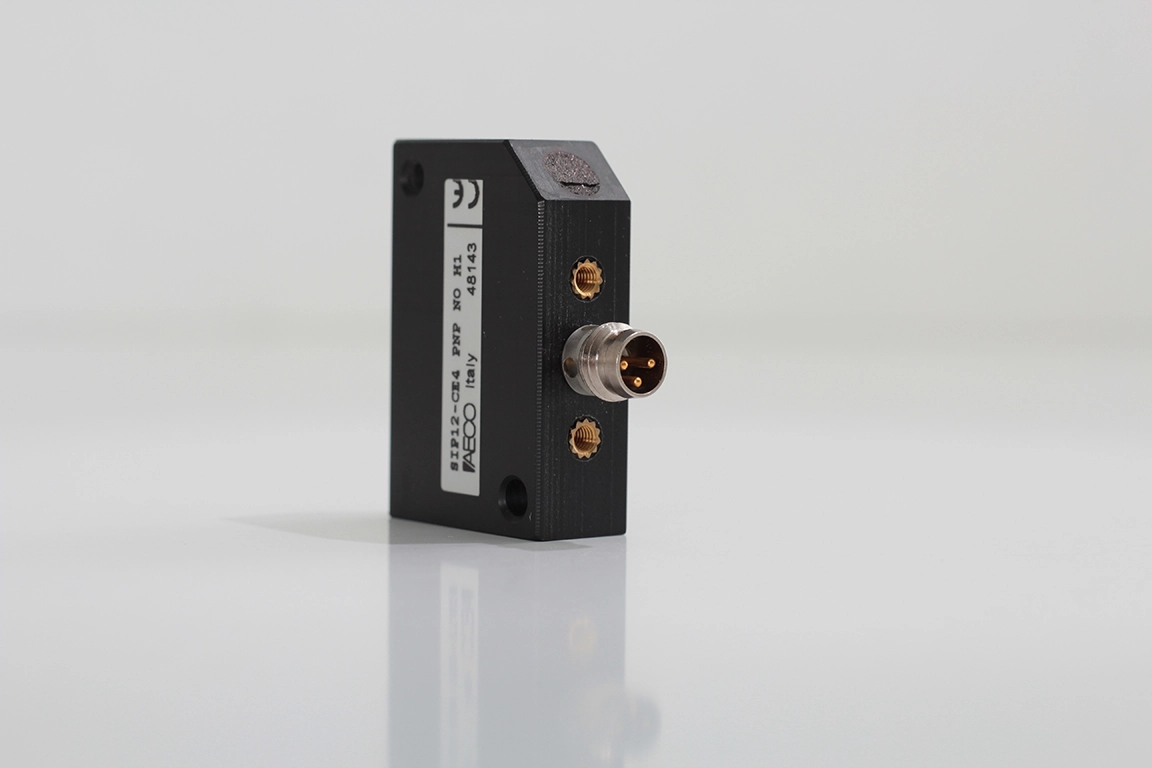

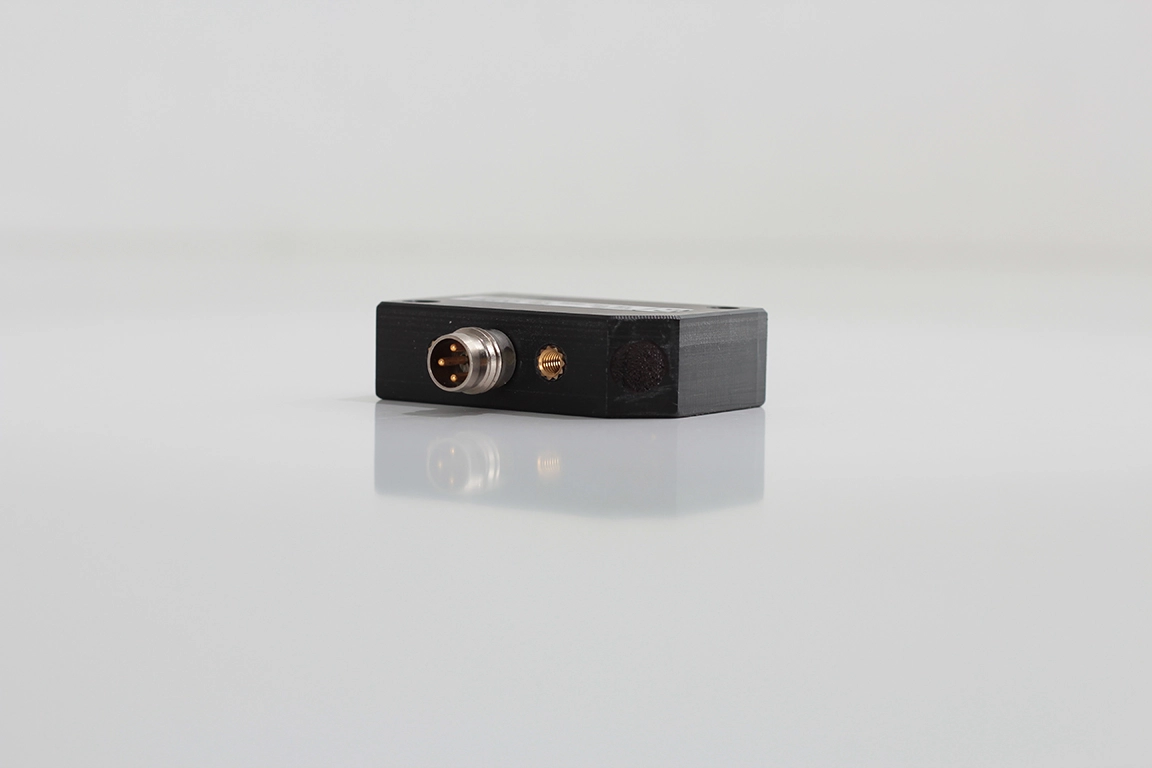

✔ Bağlantı: H1 tipi M8x1 konnektör, altın kaplama kontaktlar (Pin 1: Kahverengi/+, Pin 3: Mavi/−, Pin 4: Siyah/PNP NO Çıkış)
✔ IP koruma sınıfı: IP65 / IP66 / IP67 (konnektöre göre değişir)
✔ Çalışma sıcaklığı: −25°C ÷ +70°C
✔ Boyutlar: 12 × 40 × 26 mm; Ağırlık: 30 g

Gömülebilir (SIP12-C2) ve Gömülemeyen (SIP12-CE4) Model Farkı

SIP12 serisi, aynı gövde ebatlarında iki farklı montaj tipine göre sunulmaktadır. Uygulamanıza göre doğru modeli seçmek performansı doğrudan etkiler:

✅ SIP12-CE4 PNP NO H1 (bu model — Non-embeddable): 4 mm geniş algılama mesafesi; hedef hizalamanın mükemmel olmadığı, tolerans payının büyük tutulması gereken uygulamalar için — metal yüzeye gömülmez, yanlarında ≥6 mm boşluk bırakılır
✅ SIP12-C2 PNP NC (Embeddable): 2 mm algılama mesafesi; metal yüzeye tam flush gömülerek mekanik darbe ve sürtünmeden korunma gerektiren uygulamalar için — sensörler arası yalnızca ≥6 mm mesafe yeterli
