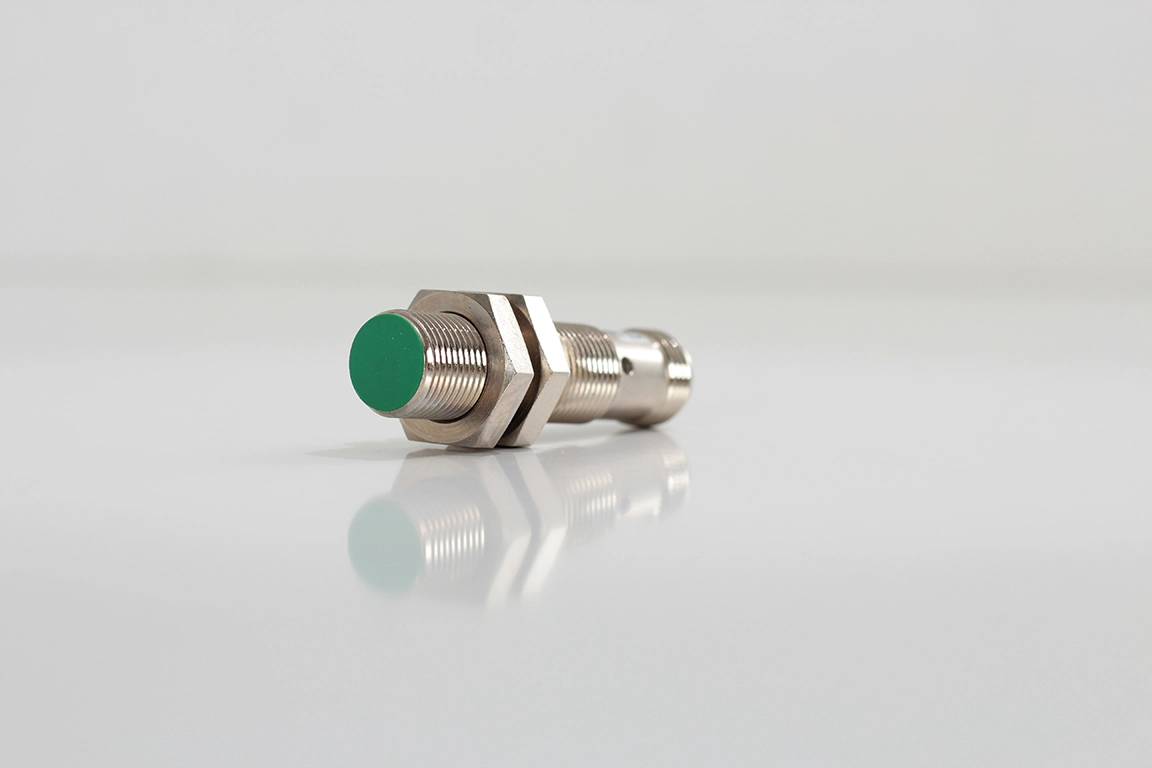

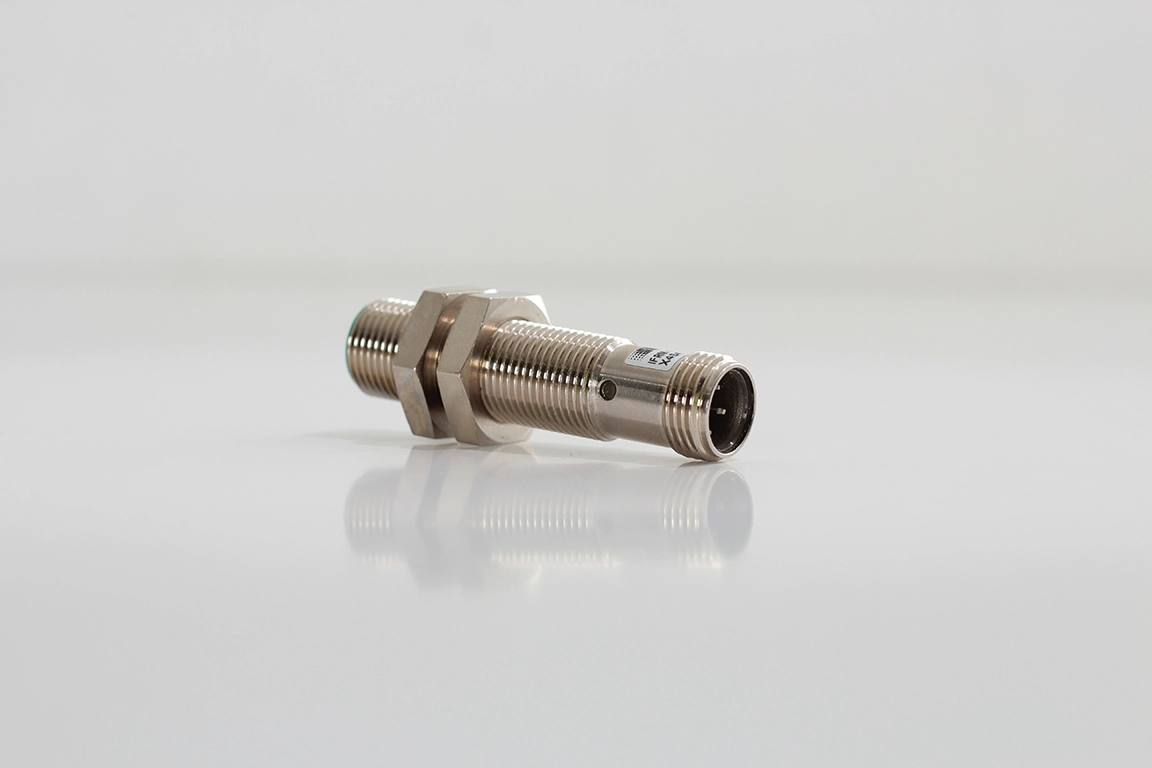

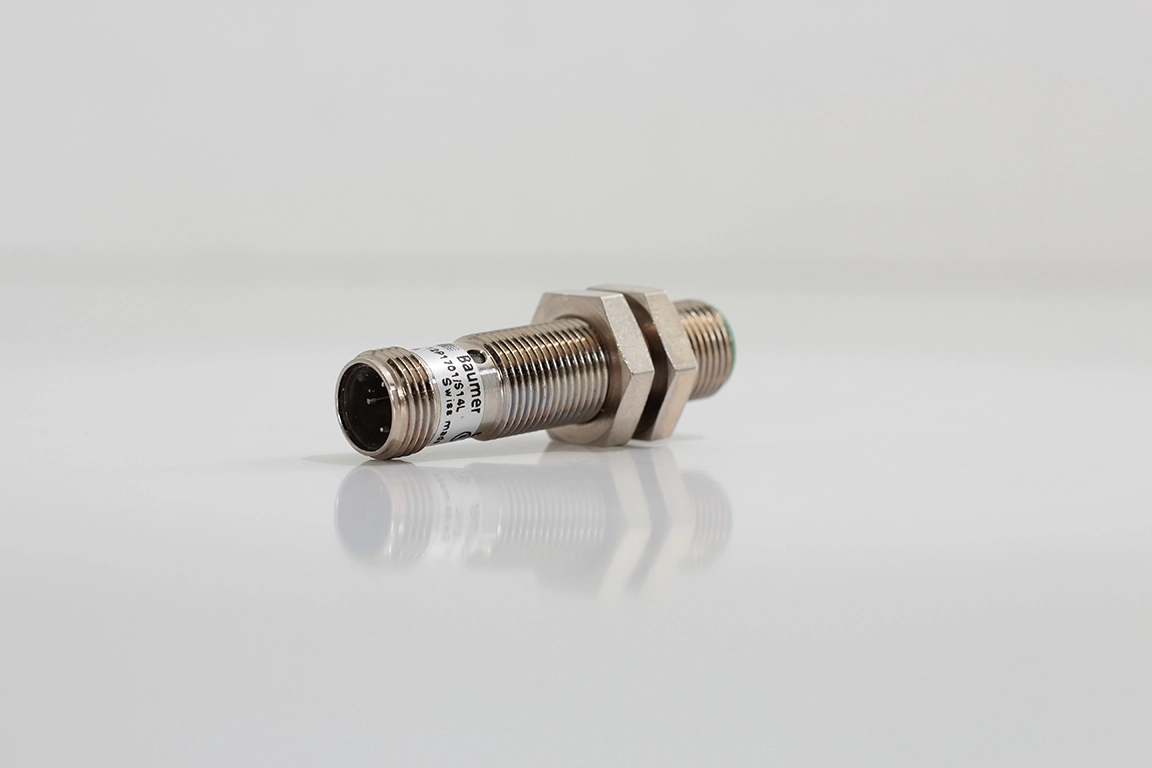

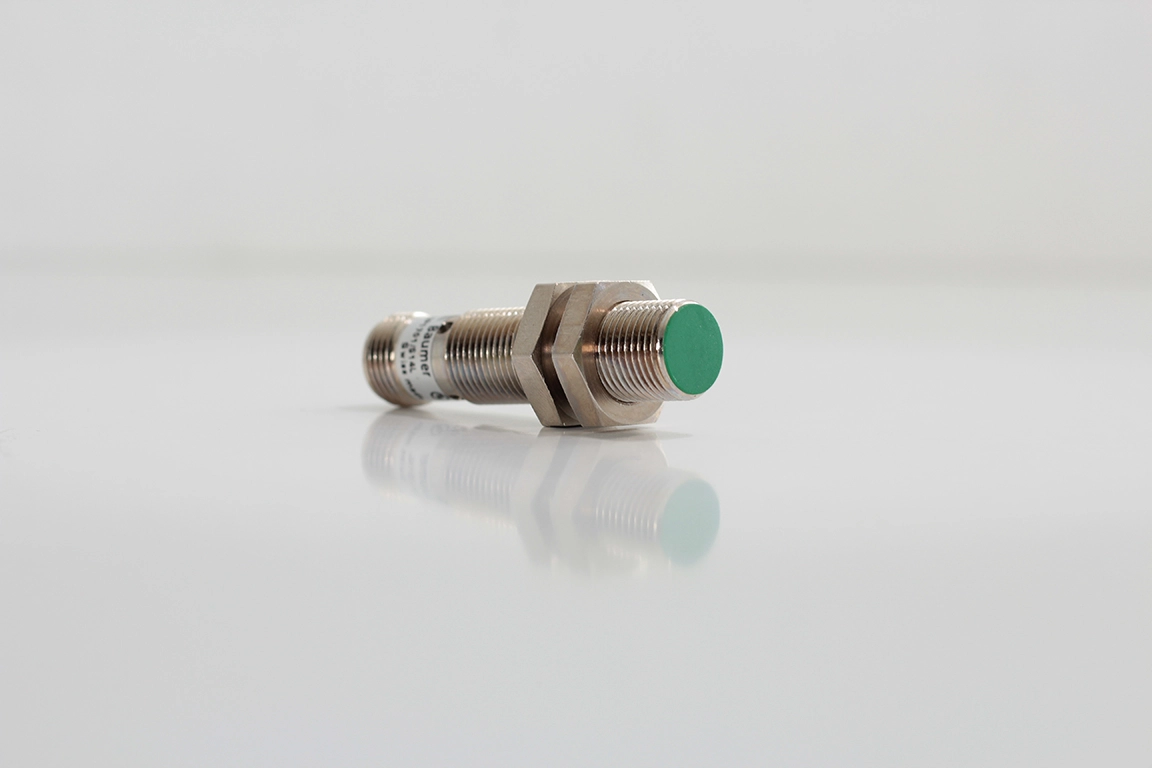

Baumer IFRM 12P1701/S14L — M12x1 Flush Montajlı DC Endüktif Sensör, 4mm Algılama, PNP Normalde Açık, M12 Konnektör

Baumer IFRM 12P1701/S14L, M12x1 dişli silindirik gövdeli, PNP normalde açık (NO) çıkışlı ve flush (gömülebilir) montaja uygun bir DC endüktif proximity sensördür. Baumer'in köklü IFRM serisi, endüstriyel otomasyon sektöründe yüksek güvenilirlik ve uzun ömürlü performansıyla öne çıkmaktadır. 4 mm nominal algılama mesafesi, 10-30V DC geniş gerilim aralığı ve −25°C ÷ +75°C çalışma sıcaklığı ile zorlu saha koşullarına uyum sağlar. 3 portlu kırmızı LED gösterge anahtarlama durumunu her yönden görünür kılarken, M12 konnektör ile hızlı ve güvenilir saha bağlantısı sağlanır. /S14L varyantında Pin 2 ve Pin 4 elektriksel olarak birbirine bağlıdır; bu özellik belirli kablo konfigürasyonlarında bağlantı esnekliği sunar.

Temel Özellikler

• ✔ Montaj tipi: Flush (gömülebilir) — çevre metalden parazit almadan metal yüzeye flush konumda monte edilebilir
• ✔ Besleme gerilimi: 10 ÷ 30V DC; yük boş maksimum akım tüketimi: 10 mA
• ✔ Çıkış devresi: PNP make function (NO) — metal hedef algılandığında çıkış aktif olur
• ✔ Maksimum çıkış akımı: 200 mA; maksimum gerilim düşümü: <2V DC
• ✔ Maksimum anahtarlama frekansı: 2000 Hz (<2 kHz)
• ✔ Kısa devre koruması: Mevcut; Ters kutuplama koruması: Mevcut
• ✔ Nominal algılama mesafesi (Sn): 4 mm; histerezis: %3 ÷ %20 (Sr'ye göre)
• ✔ Gösterge: 3 portlu kırmızı LED — anahtarlama durumunu gösterir
• ✔ Gövde: M12×1 silindirik dişli tip, nikel kaplı pirinç; algılama yüzeyi PBT; anahtar genişliği SW17
• ✔ Gövde uzunluğu: 50 mm
• ✔ Bağlantı: M12 konnektör (Pin 1: Kahverengi/+Vs, Pin 3: Mavi/0V, Pin 4: Siyah/Çıkış — /S14L varyantında Pin 2 ve Pin 4 elektriksel olarak bağlı)
• ✔ IP koruma sınıfı: IP67
• ✔ Çalışma sıcaklığı: −25°C ÷ +75°C
• ✔ Sertifikalar: CE, cULus Listed, EAC

Malzeme Düzeltme Katsayıları

Sensörün nominal algılama mesafesi çelik hedef için geçerlidir. Farklı metal malzemelerde gerçek algılama mesafesi değişir; standart endüktif sensör katsayıları uygulanmalıdır:

• ✔ Paslanmaz çelik: ~0.9
• ✔ Pirinç: ~0.5
• ✔ Alüminyum: ~0.4
• ✔ Bakır: ~0.4

Uyumluluk ve Sertifikalar

• ✔ CE işaretli
• ✔ cULus Listed — Kuzey Amerika piyasası UL/CSA gerekliliklerine uygun
• ✔ EAC — Avrasya Ekonomik Birliği uygunluk işareti
• ✔ RoHS uyumlu

Kullanım Alanları

• 1️⃣ Takım tezgahları ve CNC işleme merkezleri: Talaş, soğutma sıvısı ve titreşim ortamında flush montajla tabla veya palet konumunu IP67 güvencesiyle izleme
• 2️⃣ Otomotiv gövde kaynak hatları: Yüksek sıcaklık ve kaynak sıçrantısı ortamında metal sabitleme parmağı veya jig konumunun 2 kHz'e varan hızda tespiti
• 3️⃣ Gıda ve içecek üretim ekipmanları: Sık yıkama ve nemli ortamda paslanmaz çelik aksam konumunun güvenilir biçimde algılanması; cULus sertifikasıyla küresel ihracat uyumluluğu
• 4️⃣ Ambalaj ve dolum makineleri: Hızlı hareket eden metal kapak veya yönlendirici plakanın referans konumunu yüksek tekrar hassasiyetiyle doğrulama

Montaj Bilgisi

Bu sensör flush (gömülebilir) montaja uygundur. Metal bir yüzeye tam flush konumda monte edilerek çevre metalden kaynaklanan parazit algılama riski minimize edilir. Yan yana montajda sensörler arası yeterli boşluk bırakılması ve sensör ün algılama yüzeyinin çevre yüzeyle aynı hizaya getirilmesi önerilir.
