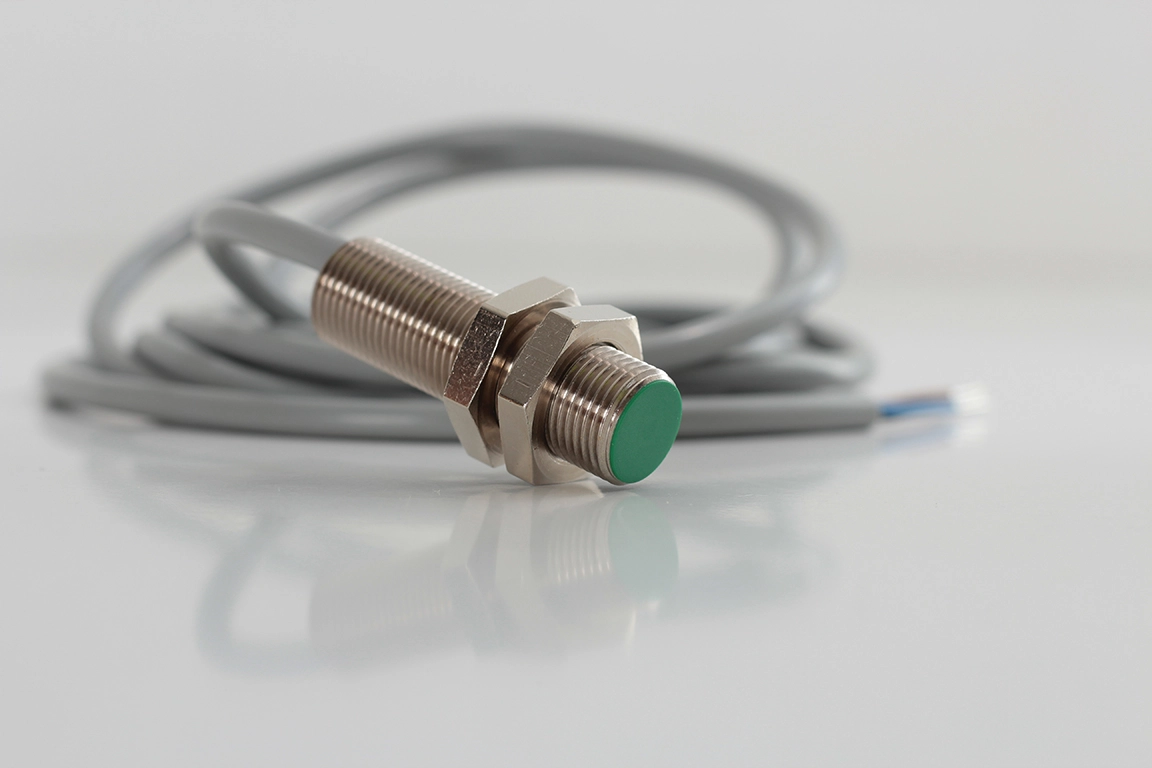

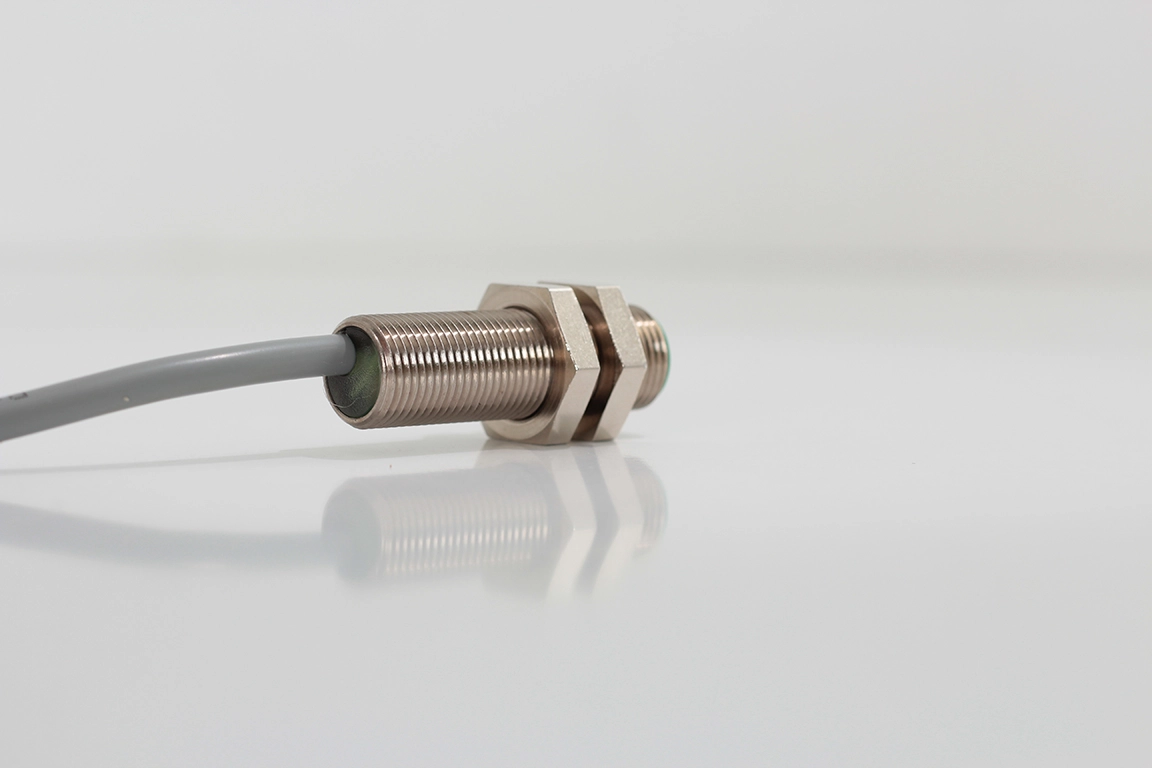

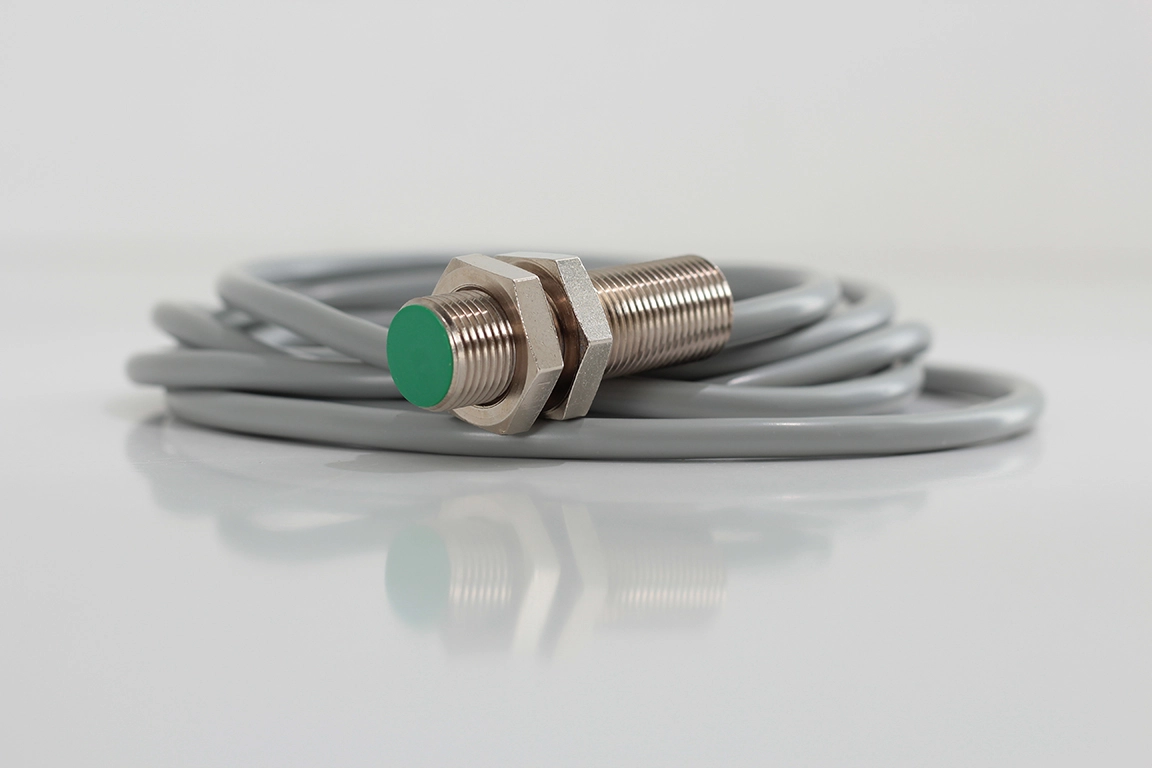

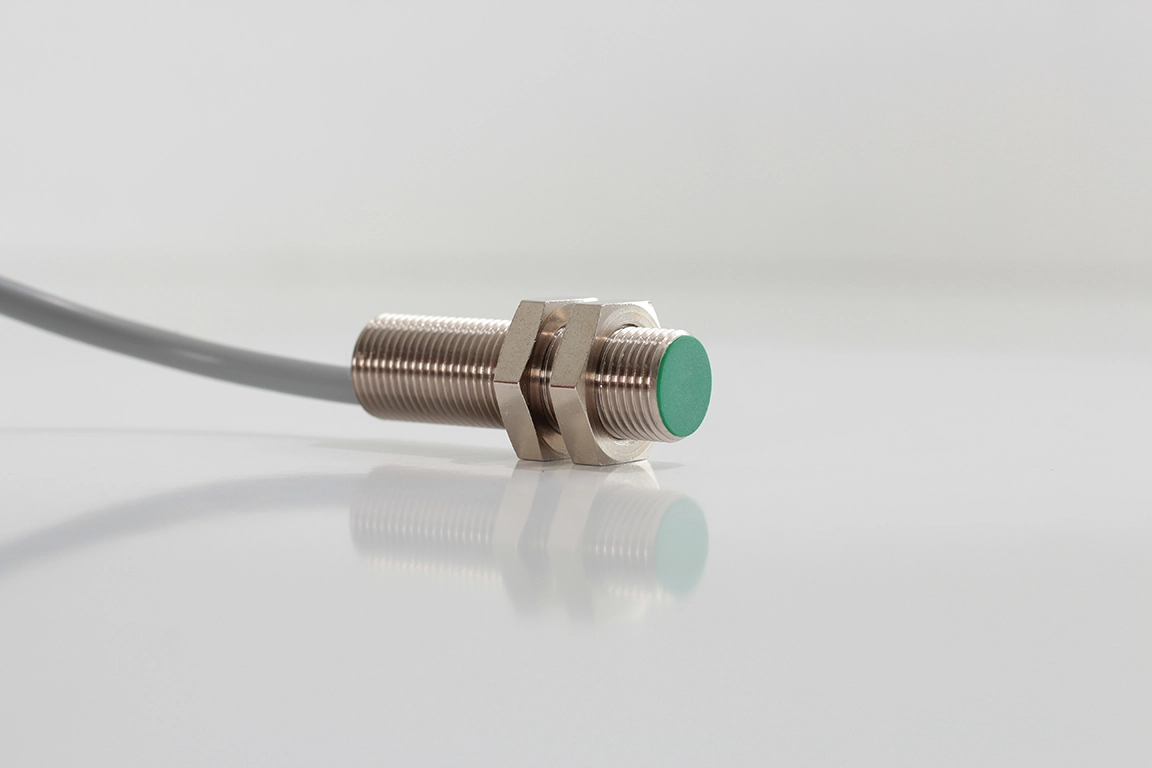

Baumer IFRM 12P1702/L — M12x1 Flush Montajlı DC Endüktif Sensör, 4mm Algılama, PNP Normalde Açık, 2m Kablolu (10214390)

Baumer IFRM 12P1702/L, M12×1 dişli silindirik gövdeli, PNP normalde açık (NO) çıkışlı ve flush (gömülebilir) montaja uygun standart bir DC endüktif proximity sensördür. Konnektörlü kardeş modeli IFRM 12P1701/S14L ile aynı temel teknik özellikleri taşıyan bu versiyon, 2 m kablolu bağlantı ile donatılmıştır; sabit montaj noktalarında ve mevcut kablo altyapısına doğrudan entegrasyonun tercih edildiği durumlarda pratik bir çözüm sunar. 6-36V DC geniş besleme gerilimi aralığı, standart 24V tesis kaynaklarının yanı sıra 12V ve 36V sistemlerde de ek bir dönüştürücü gerektirmeksizin kullanılabilmesini sağlar. 40 mm kompakt gövde uzunluğu ve maksimum 15 Nm sıkma torku ile sağlam ve kalıcı montaj güvencesi sunar.

Temel Özellikler

• ✔ Montaj tipi: Flush (gömülebilir) — metal yüzeye flush konumda monte edilebilir
• ✔ Besleme gerilimi: 6 ÷ 36V DC; yük boş maksimum akım tüketimi: 10 mA
• ✔ Çıkış devresi: PNP make function (NO) — metal hedef algılandığında çıkış aktif olur
• ✔ Maksimum çıkış akımı: 200 mA; maksimum gerilim düşümü: <2V DC
• ✔ Maksimum anahtarlama frekansı: 2 kHz
• ✔ Kısa devre koruması: Mevcut; Ters kutuplama koruması: Mevcut
• ✔ Nominal algılama mesafesi (Sn): 4 mm; histerezis: %3 ÷ %20 (Sr'ye göre)
• ✔ Gösterge: Kırmızı LED — anahtarlama durumunu gösterir
• ✔ Gövde: M12×1 silindirik dişli tip, nikel kaplı pirinç; algılama yüzeyi PBT; anahtar genişliği SW17
• ✔ Gövde uzunluğu: 40 mm
• ✔ Maksimum sıkma torku: 15 Nm (ön yüz: 10 Nm)
• ✔ Bağlantı: 2 m kablo (Pin 1: Kahverengi/+Vs, Pin 3: Mavi/0V, Pin 4: Siyah/PNP NO Çıkış)
• ✔ IP koruma sınıfı: IP67
• ✔ Çalışma sıcaklığı: −25°C ÷ +75°C
• ✔ Sertifikalar: CE, cULus Listed

Kablolu mu, Konnektörlü mü? Model Seçim Rehberi

IFRM 12P1702 serisi hem kablolu hem de M12 konnektörlü seçenekle sunulmaktadır. Uygulamanıza göre doğru bağlantı tipini seçmek kurulum ve bakım süreçlerini doğrudan etkiler:

• ✅ IFRM 12P1702/L (bu model — kablolu): Sensör kalıcı olarak monte edilecekse, sık bakım öngörülmüyorsa veya mevcut kablo altyapısına doğrudan bağlanmak isteniyorsa tercih edin — ek konnektör maliyeti ve bağlantı noktası ortadan kalkar
• ✅ IFRM 12P1701/S14L (konnektörlü): Sensör sık sık söküp takılıyorsa, hızlı değişim gerekiyorsa veya mevcut M12 konnektör altyapısı zaten mevcutsa tercih edin

Malzeme Düzeltme Katsayıları

Sensörün nominal algılama mesafesi çelik hedef için geçerlidir. Farklı metal malzemelerde gerçek algılama mesafesi değişir; standart endüktif sensör katsayıları uygulanmalıdır:

• ✔ Paslanmaz çelik: ~0.9
• ✔ Pirinç: ~0.5
• ✔ Alüminyum: ~0.4
• ✔ Bakır: ~0.4

Uyumluluk ve Sertifikalar

• ✔ CE işaretli
• ✔ cULus Listed — Kuzey Amerika piyasası UL/CSA gerekliliklerine uygun
• ✔ RoHS uyumlu

Kullanım Alanları

• 1️⃣ Takım tezgahları ve işleme merkezleri: Talaş, soğutma sıvısı ve titreşim ortamında sabit kablo çekimli konumda flush montajla tabla veya palet konumunu kalıcı ve güvenilir biçimde izleme
• 2️⃣ Plastik enjeksiyon kalıp makineleri: Kalıp plakaları arasına flush gömülü olarak itici pimlerinin geri çekilip çekilmediğini 2 kHz hızında doğrulama
• 3️⃣ Soğuk depo ve dış mekan ekipmanları: −25°C'ye kadar güvenli çalışma ve IP67 korumasıyla soğuk zincir konveyör sistemlerinde metal palet veya kızak konum tespiti
• 4️⃣ Amerikan ve Kanada pazarına ihracat makineleri: cULus Listed sertifikası sayesinde ek uygunluk süreci gerektirmeksizin Kuzey Amerika piyasasına yönelik ekipmanlarda doğrudan kullanım

Montaj Bilgisi

Bu sensör flush (gömülebilir) montaja uygundur. Metal bir yüzeye tam flush konumda monte edilerek çevre metalden kaynaklanan parazit algılama riski minimize edilir. Montaj sırasında maksimum 15 Nm (ön yüz için 10 Nm) sıkma torku aşılmamalıdır.
