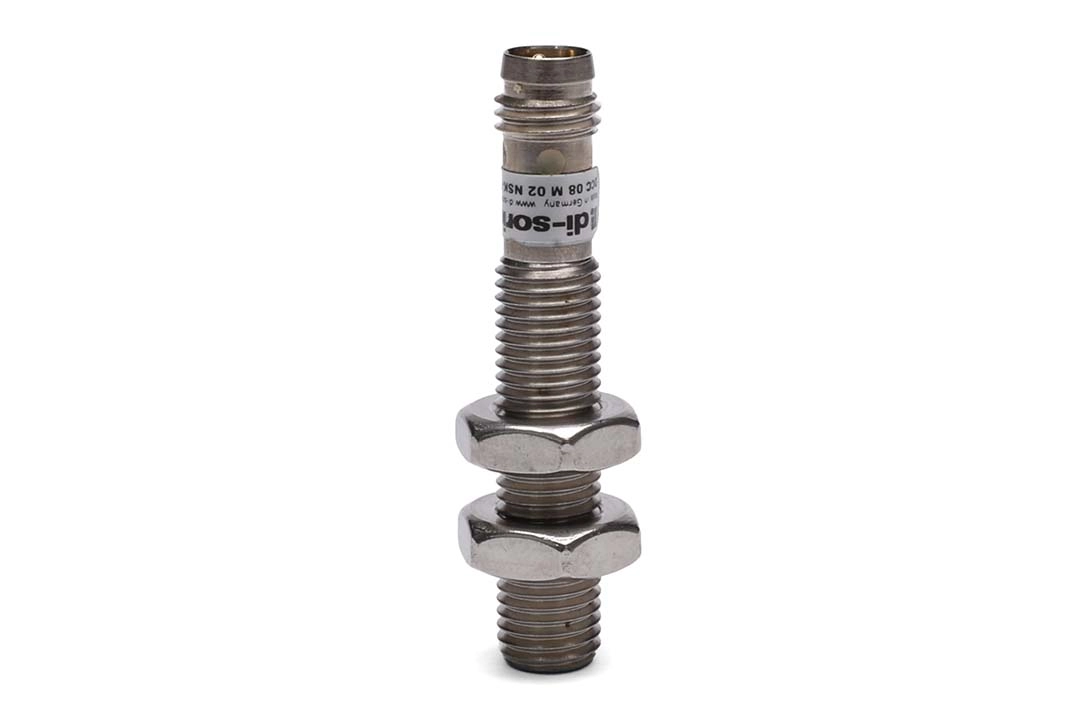

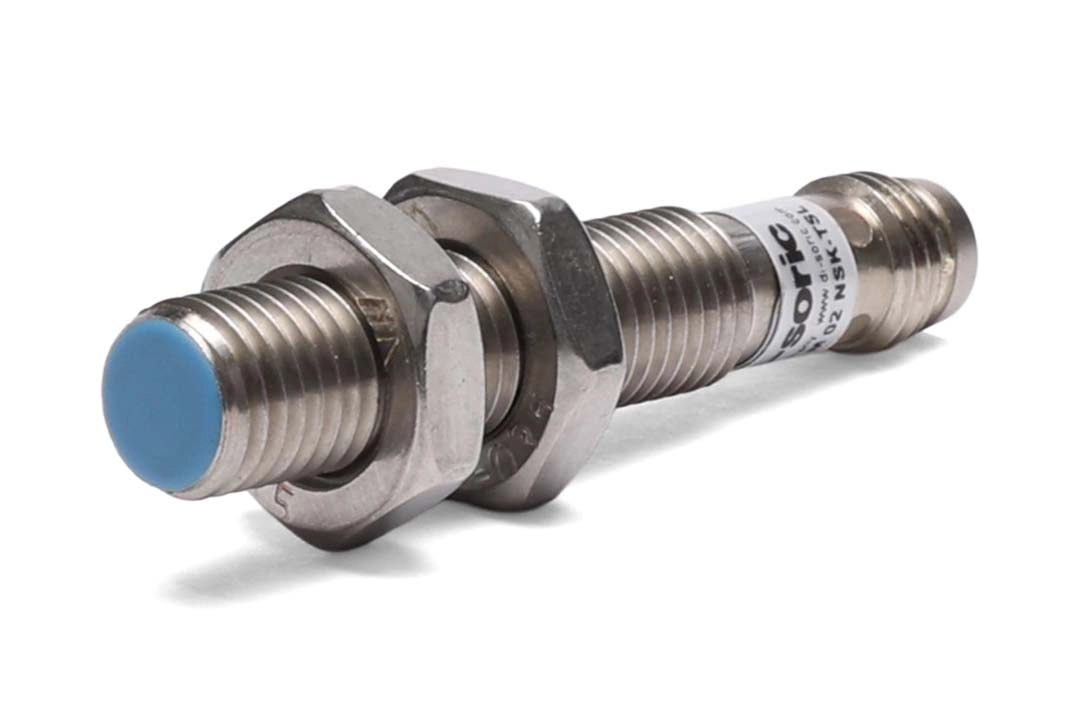

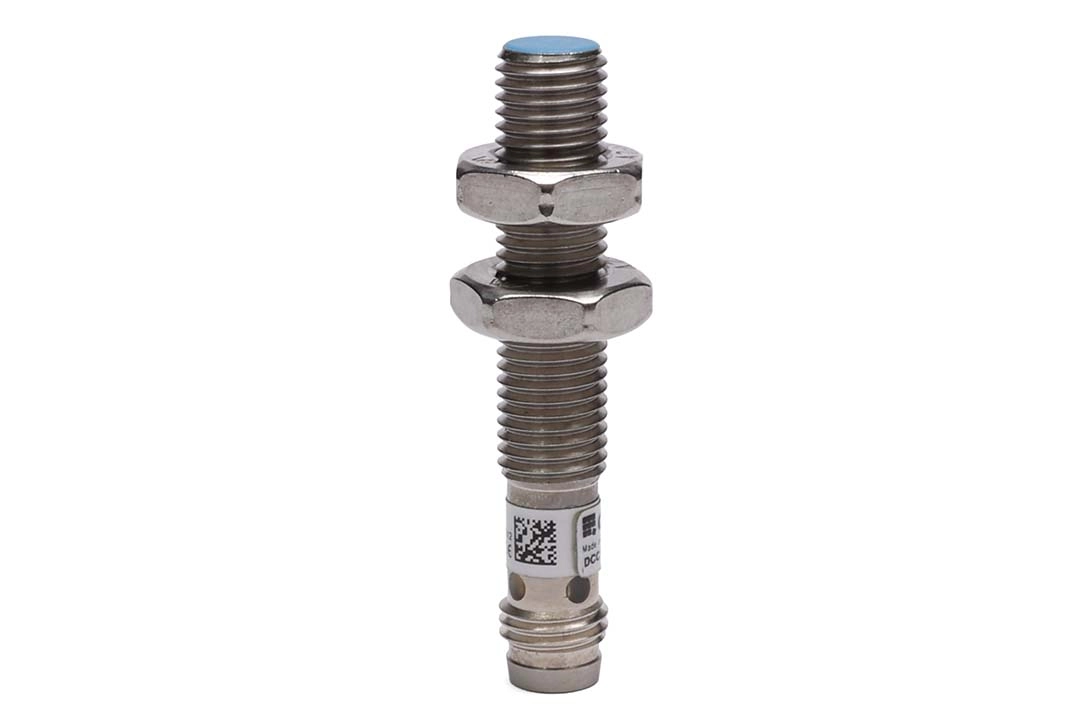

di-soric DCC 08 M 02 NSK-TSL M8 İndüktif Sensör

di-soric DCC 08 M 02 NSK-TSL, metal nesnelerin temassız olarak algılanması için kullanılan kompakt yapılı bir indüktif yaklaşım sensörüdür. M8 x 1 dişli gövdesi, 2 mm algılama mesafesi ve NPN NO çıkış yapısı sayesinde makine otomasyonu, konveyör sistemleri, parça var/yok kontrolü ve pozisyon algılama uygulamalarında kullanılabilir.

Bu sensör, 10...30 V DC çalışma gerilimi ile endüstriyel kontrol sistemlerine kolayca entegre edilebilir. M8 3 pin konnektör bağlantısı sayesinde uygun sensör kablosu ile hızlı montaj yapılabilir. Flush montaj yapısı, sensörün metal yüzeye gömülü şekilde kullanılmasına imkan sağlar.

DCC 08 M 02 NSK-TSL, artırılmış algılama mesafesi, paslanmaz çelik gövde ve IP67 koruma sınıfı ile kompakt fakat dayanıklı bir sensör çözümü sunar. Özellikle küçük alanlarda metal parça algılama gereken otomasyon sistemlerinde tercih edilebilir.

Ürün Özellikleri

• ✔️ Marka: di-soric
• ✔️ Model: DCC 08 M 02 NSK-TSL
• ✔️ Article Number: 206610
• ✔️ Sensör tipi: İndüktif yaklaşım sensörü
• ✔️ Gövde ölçüsü: M8 x 1
• ✔️ Algılama mesafesi: 2 mm
• ✔️ Çıkış tipi: NPN, NO, 200 mA

Teknik Bilgiler

• ✅ Ürün Kodu: DCC 08 M 02 NSK-TSL
• ✅ Üretici Kodu: 206610
• ✅ Çalışma Prensibi: İndüktif
• ✅ Değerlendirme: Dijital
• ✅ Montaj Tipi: Flush / gömülü montaj
• ✅ Diş Ölçüsü: M8 x 1
• ✅ Algılama Mesafesi: 2 mm
• ✅ Çalışma Gerilimi: 10...30 V DC
• ✅ Çıkış: NPN, 200 mA, NO
• ✅ Koruma Sınıfı: IP67

Elektriksel Özellikler

DCC 08 M 02 NSK-TSL, NPN normalde açık çıkış yapısına sahip bir sensördür. Metal hedef algılandığında çıkış sinyali değişir ve PLC, kontrol kartı veya otomasyon sistemi tarafından dijital giriş olarak okunabilir.

• ✔ Çalışma gerilimi: 10...30 V DC
• ✔ İç akım tüketimi: < 10 mA
• ✔ Anahtarlama çıkışı: NPN, 200 mA, NO
• ✔ Gerilim düşümü: < 2.4 V
• ✔ Anahtarlama frekansı: 3000 Hz
• ✔ Kısa devre korumalı endüstriyel sensör uygulamaları için uygundur.

Mekanik Özellikler

M8 gövde yapısı sayesinde bu sensör, sınırlı montaj alanı bulunan makinelerde ve kompakt otomasyon düzeneklerinde rahatça kullanılabilir. Paslanmaz çelik gövde, endüstriyel kullanımda mekanik dayanım sağlar.

• ✅ Gövde tipi: M8 dişli silindirik gövde
• ✅ Gövde malzemesi: Paslanmaz çelik V2A
• ✅ Gövde uzunluğu: 45 mm
• ✅ Montaj tipi: Gömülü / flush
• ✅ Sıkma torku: 4 Nm
• ✅ Kompakt makine ve aparat montajları için uygundur.

Bağlantı Bilgisi

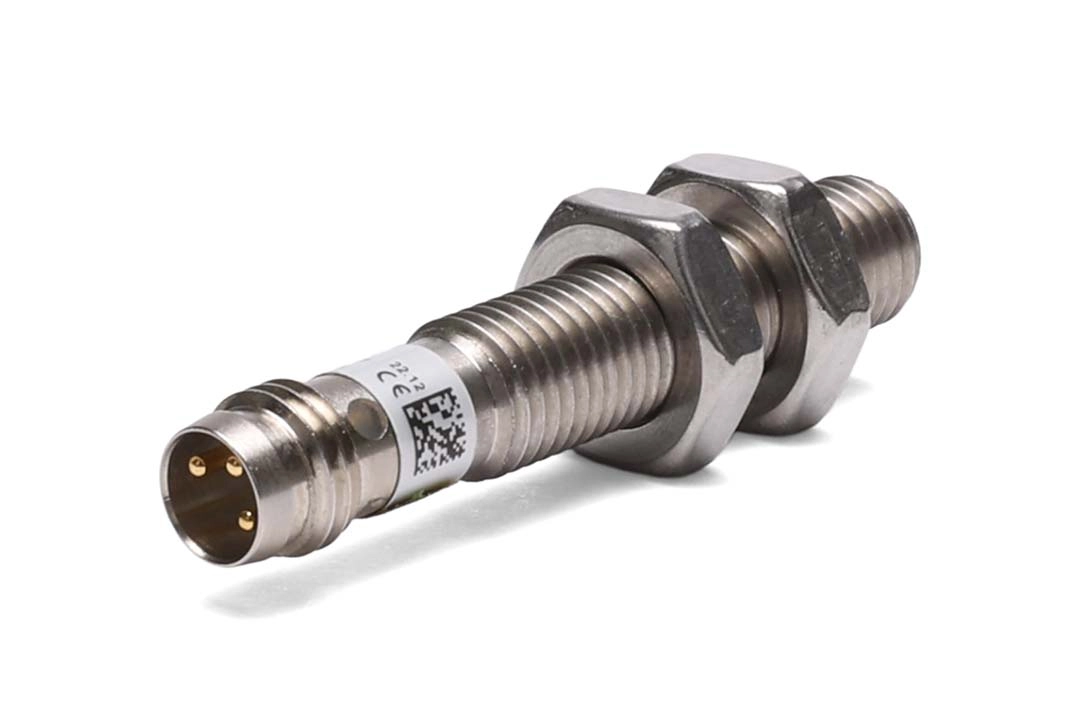

di-soric DCC 08 M 02 NSK-TSL, M8 3 pin konnektör bağlantı yapısına sahiptir. Sensör bağlantısı yapılırken pin numaraları, kablo renkleri ve PLC giriş tipi mutlaka kontrol edilmelidir.

• 1️⃣ Bağlantı tipi: M8, 3 pin konnektör
• 1️⃣ BN / Kahverengi: + Besleme
• 1️⃣ BU / Mavi: - Besleme
• 1️⃣ BK / Siyah: NPN anahtarlama çıkışı
• 1️⃣ Bağlantı için uygun M8 sensör kablosu kullanılmalıdır.

Algılama Performansı

Bu M8 indüktif sensör, metal hedeflerin temassız algılanması için kullanılır. 2 mm algılama mesafesi ve artırılmış çalışma mesafesi özelliği sayesinde küçük metal parçaların algılandığı sistemlerde pratik kullanım sağlar.

• ✅ Anahtarlama mesafesi: 2 mm
• ✅ Standart ölçüm plakası: 8 x 8 x 1 mm
• ✅ Anahtarlama histerezisi: %5
• ✅ Artırılmış algılama mesafesi özelliğine sahiptir.
• ✅ Küçük metal hedeflerin algılanması için uygundur.

Kullanım Alanları

di-soric DCC 08 M 02 NSK-TSL indüktif sensör, metal parça algılama ve pozisyon kontrolü gereken endüstriyel otomasyon uygulamalarında kullanılabilir. Kompakt M8 gövdesi sayesinde küçük makineler, özel aparatlar ve dar montaj alanları için uygundur.

• ✔ Metal parça var/yok algılama uygulamaları
• ✔ Makine otomasyonu ve proses kontrol sistemleri
• ✔ Konveyör ve taşıma hatları
• ✔ Küçük mekanik aparatlarda pozisyon algılama
• ✔ Robotik ve mekatronik uygulamalar
• ✔ PLC dijital giriş uygulamaları
• ✔ Otomasyon eğitim setleri ve deney modülleri

PLC ve Kontrol Sistemlerinde Kullanım

NPN çıkışlı indüktif sensör, NPN giriş mantığına uygun PLC ve kontrol sistemleriyle kullanılabilir. Sensör metal hedefi algıladığında dijital çıkış sinyali üretir ve bu sinyal PLC programında limit, referans, parça var/yok veya pozisyon bilgisi olarak değerlendirilebilir.

• ✅ NPN giriş destekleyen PLC sistemleriyle kullanılabilir.
• ✅ Parça var/yok kontrolü yapılabilir.
• ✅ Home, referans veya limit algılama amacıyla değerlendirilebilir.
• ✅ Sayma ve konum doğrulama uygulamalarında kullanılabilir.
• ✅ Eğitim setlerinde sensör bağlantısı ve PLC programlama deneyleri için uygundur.

Montajda Dikkat Edilmesi Gerekenler

Montaj yapılmadan önce sensörün M8 x 1 diş ölçüsüne uygun bağlantı noktasına yerleştirileceği kontrol edilmelidir. Algılanacak metal hedef ile sensör yüzeyi arasındaki mesafe 2 mm algılama mesafesine göre ayarlanmalıdır. Sensör çıkış tipinin NPN olduğu unutulmamalıdır.

• ✔ Besleme gerilimi 10...30 V DC aralığında olmalıdır.
• ✔ Kontrol sistemi NPN çıkış yapısına uygun olmalıdır.
• ✔ Algılama mesafesi 2 mm olarak dikkate alınmalıdır.
• ✔ Uygun M8 3 pin sensör kablosu kullanılmalıdır.
• ✔ Sensör montajı ve elektrik bağlantısı enerjisiz durumda yapılmalıdır.

Neden di-soric DCC 08 M 02 NSK-TSL?

di-soric DCC 08 M 02 NSK-TSL, kompakt M8 gövde yapısı, 2 mm algılama mesafesi, NPN NO çıkışı ve IP67 koruma sınıfı ile metal algılama uygulamaları için pratik bir sensör çözümüdür.

Paslanmaz çelik gövdesi, M8 3 pin konnektör bağlantısı ve artırılmış algılama mesafesi sayesinde makine otomasyonu, konveyör sistemleri, parça var/yok kontrolü, robotik uygulamalar ve otomasyon eğitim setlerinde kullanılabilecek güvenilir bir indüktif yaklaşım sensörüdür.
