Di-Soric DCCQ 08 M 03 PSK-TSL | Kübik İndüktif Sensör, 3 mm, PNP

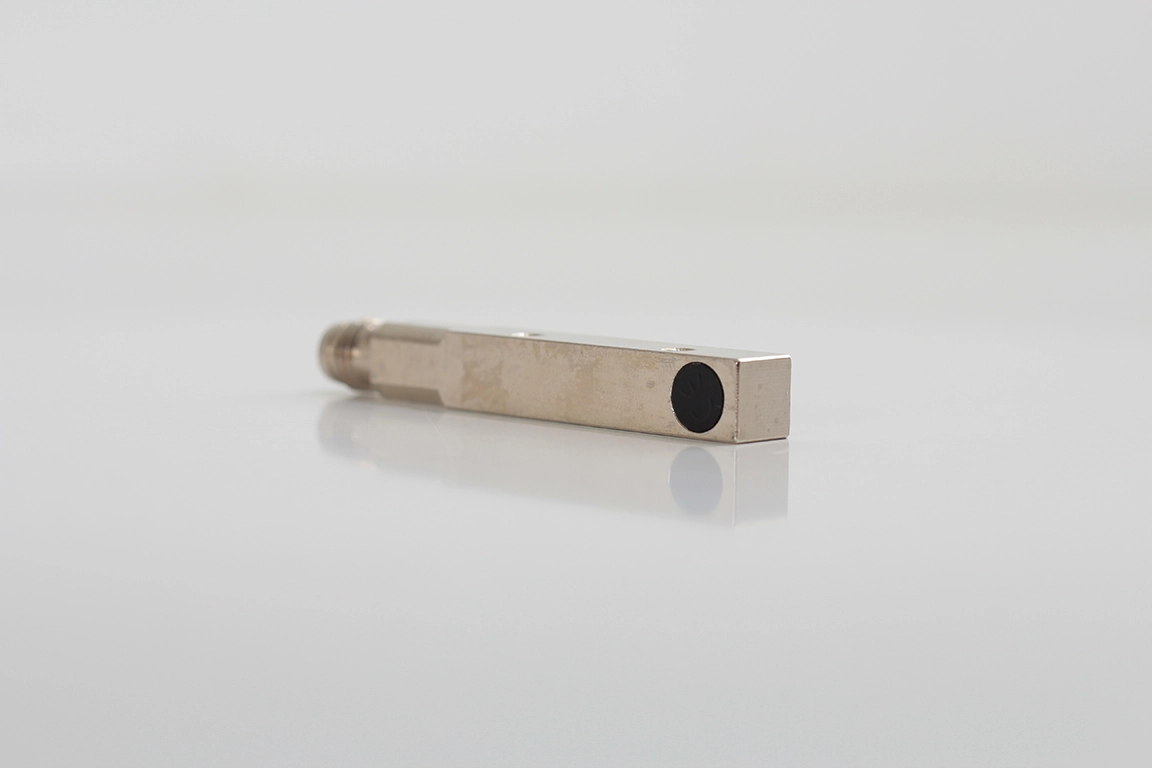

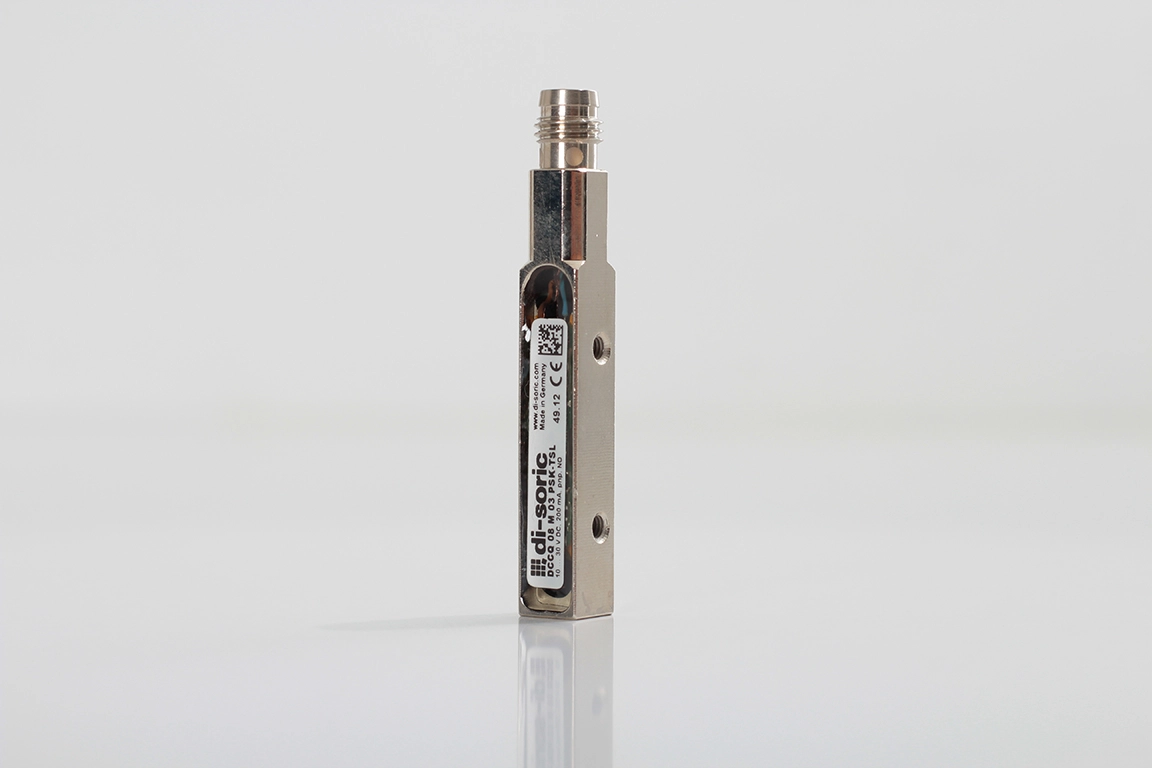

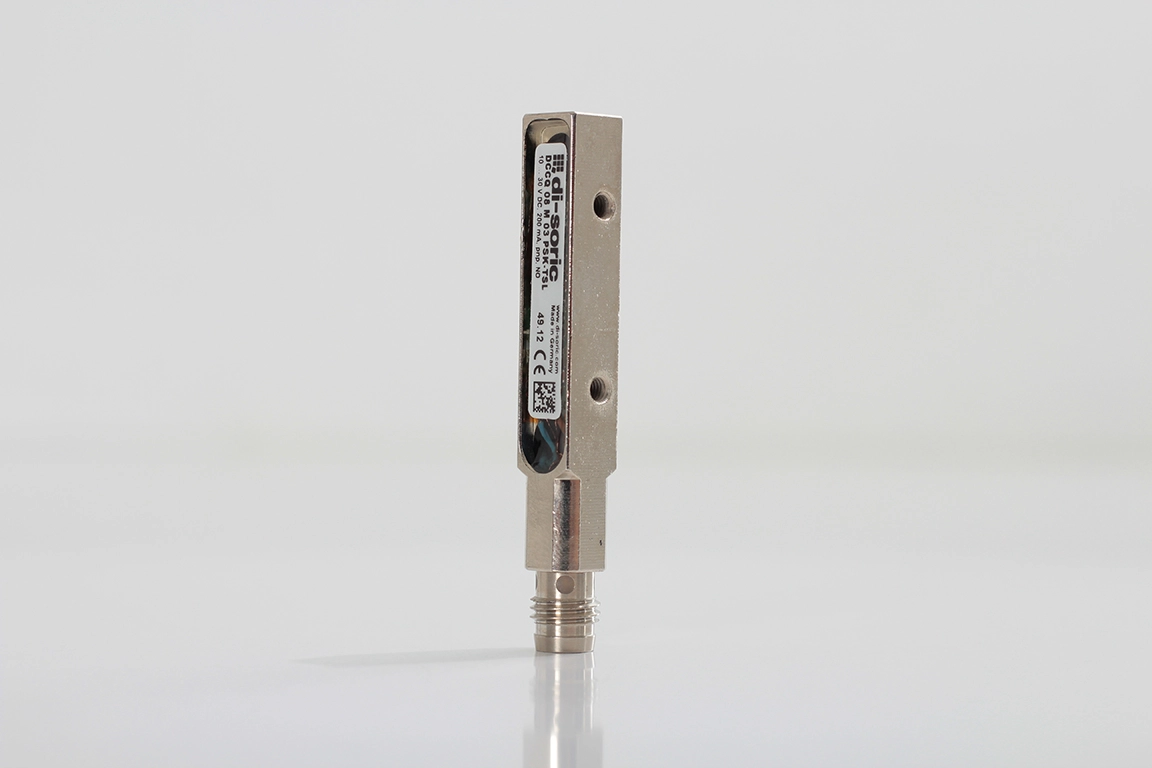

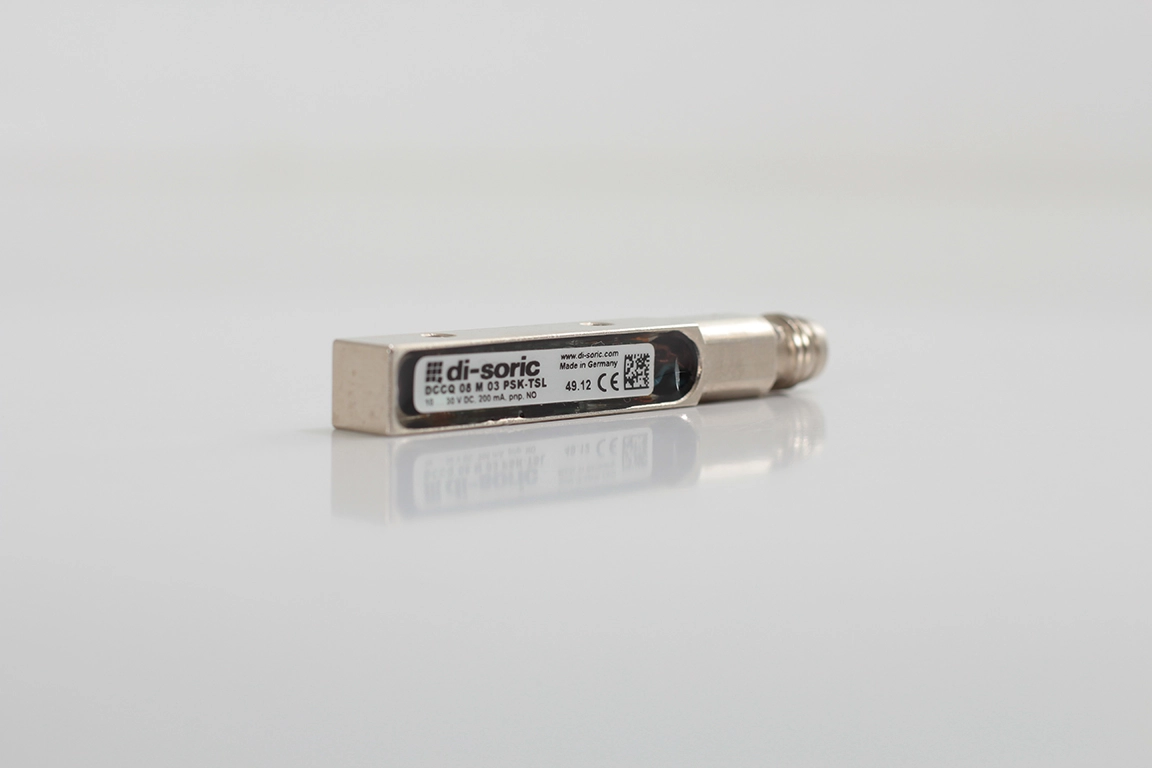

Di-Soric DCCQ 08 M 03 PSK-TSL, dar hacimli uygulamalar için tasarlanmış kübik (8×8 mm) gövdeli yüksek performanslı bir indüktif proximity sensördür. 3 mm nominal algılama mesafesi, entegre dijital amplifikatör, kısa devre koruması ve başlangıç darbe bastırma (switch-on pulse suppression) özellikleriyle güvenilir ve hızlı anahtarlama sağlar. PNP çıkışlı ve NO çalışma biçimli bu sensör; montaj hatları, konveyör sayma, pozisyon tespiti ve robotik uygulamalarda kompakt, sağlam bir çözümdür.

Öne çıkan teknik özellikler

• ✔️ Model: DCCQ 08 M 03 PSK-TSL.
• ✔️ Tip: İndüktif proximity sensör (kübik / quasi-flush).
• ✔️ SN (nominal): 3 mm (9×9×1 mm ölçü plakası referansı).
• ✔️ Besleme: 10–30 V DC.
• ✔️ İç tüketim: < 10 mA.
• ✔️ Çıkış: PNP, NO, 200 mA.
• ✔️ Gerilim düşümü (max): 2.4 V.
• ✔️ Anahtarlama frekansı: 1000 Hz.
• ✔️ Koruma: IP67.
• ✔️ Montaj tipi: quasi-flush; gövde boyutu 8×8×60 mm, pirinç (nikel kaplı).

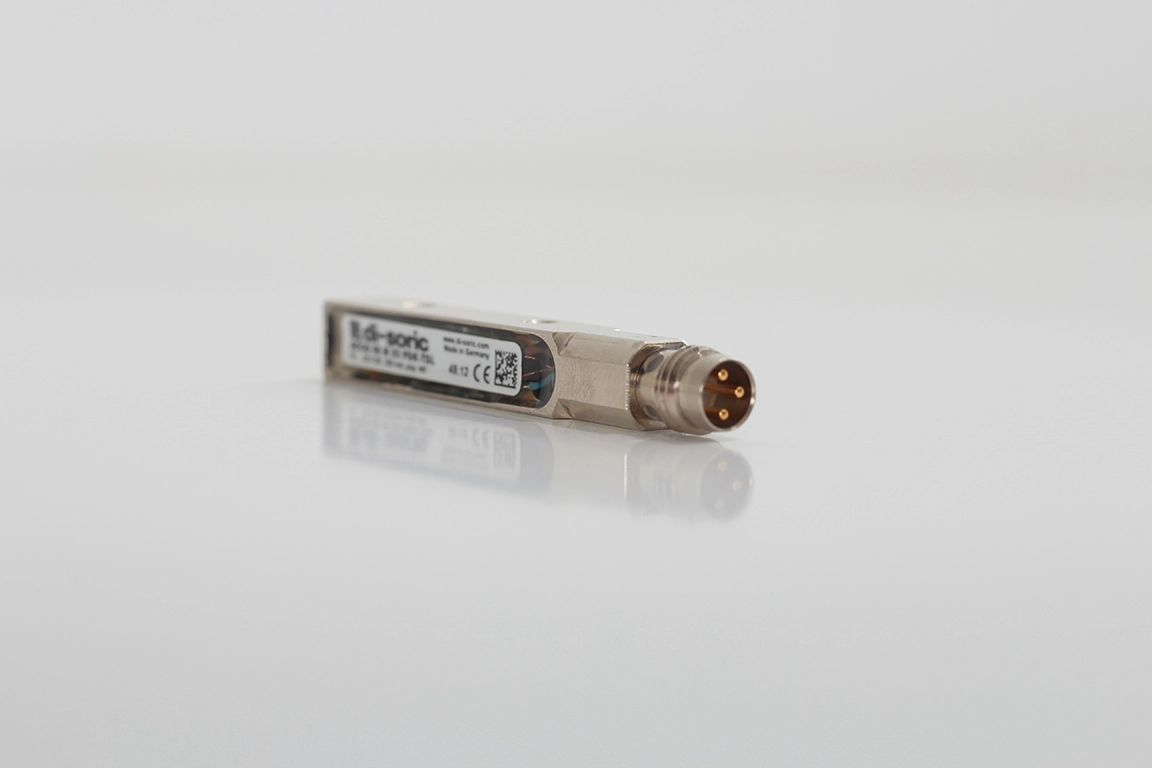

• ✔️ Bağlantı: M8, 3-pin A-kod konnektör.

Kullanım alanları

• ✔ Montaj hatlarında parça var/yok algılama ve pozisyon tespiti.
• ✔ Konveyör sayma ve hizalama uygulamaları.
• ✔ Robotik ve otomasyon uygulamaları, dar montaj hacimli makineler.

Montaj ve dikkat edilmesi gerekenler

• ✅ Quasi-flush montajda yakın metal yüzeyler sensör etkin mesafesini azaltabilir; üretici montaj mesafelerine uyun.
• ✅ M8 konektör veya kablo varyantı seçerken ortamın IP gereksinimlerini göz önünde bulundurun.
• ✅ Elektrik bağlantılarını yapmadan önce topraklama, filtreleme ve veri sayfasındaki bağlantı şemasını kontrol edin.
• ✅ Kurulum sonrası LED göstergesi ile anahtarlama durumunu test edin (LED: 4×90° sarı).
