Di-Soric DCCQ 08 M 1.5 PSK-TSL | Kübik İndüktif Sensör, 1.5 mm, PNP

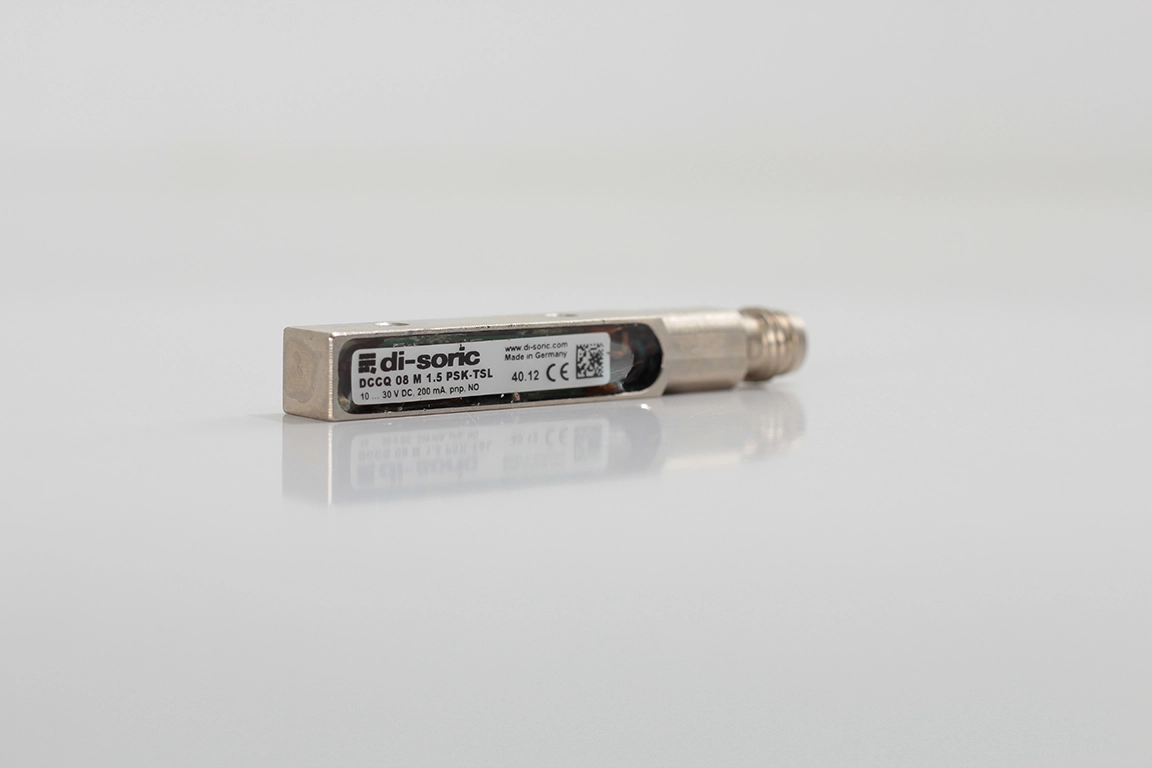

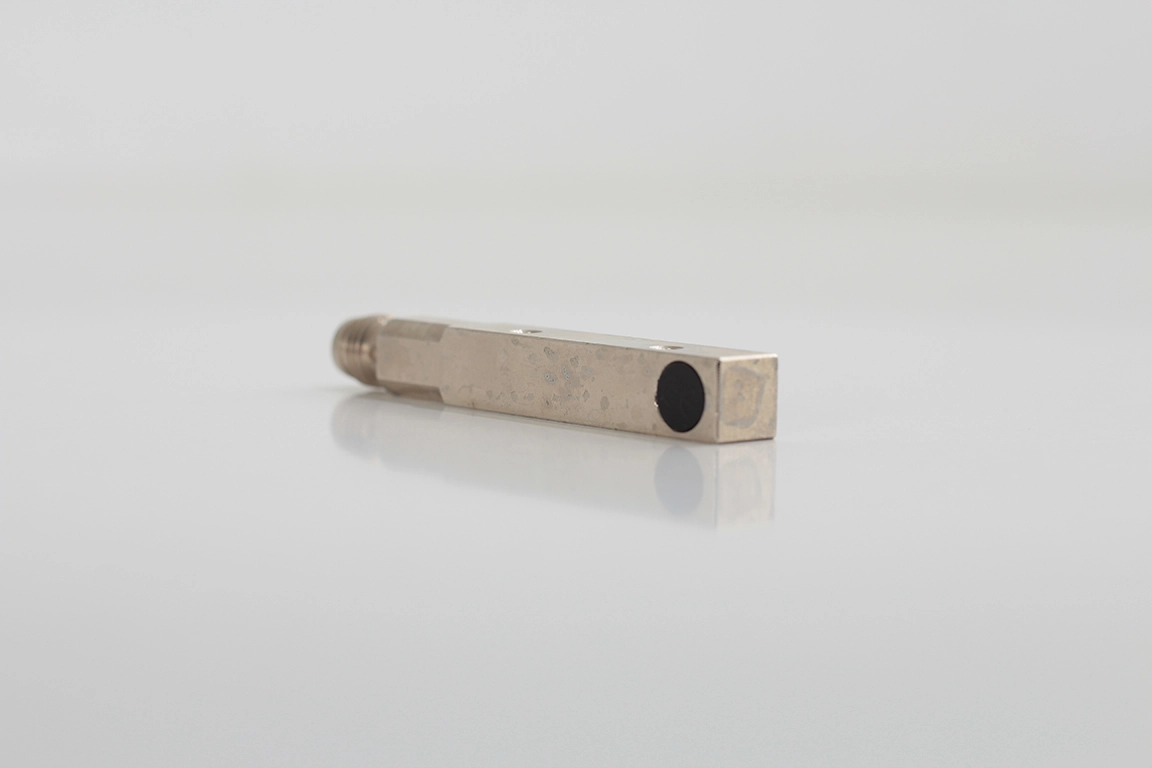

Di-Soric DCCQ 08 M 1.5 PSK-TSL, dar hacimli uygulamalar için tasarlanmış kubik (8×8×≈50 mm) gövdeli, flush-montaj indüktif proximity sensördür. 1.5 mm nominal algılama mesafesi ile metal parça tespiti konusunda yüksek hassasiyet sağlar ve entegre dijital amplifikatörü, kısa devre koruması ve switch-on pulse suppression (başlangıç darbe bastırma) gibi özelliklerle güvenilir çalışma sunar. Ünite PNP çıkışlı, NO çalışma biçimindedir ve 10–30 V DC besleme gerilimi ile çalışır — endüstriyel otomasyon, montaj hattı, konveyör sayma ve pozisyon uygulamalarında hızlı entegrasyon sağlar.

Teknik Özellikler

• ✔️ Model: DCCQ 08 M 1.5 PSK-TSL (Di-soric art. no: 207035).
• ✔️ Tip: İndüktif proximity (flush)
• ✔️ SN (nominal): 1.5 mm.
• ✔️ Besleme: 10–30 V DC.
• ✔️ Çıkış: PNP, NO, maks. 200 mA.
• ✔️ İç tüketim: < 10 mA.
• ✔️ Anahtarlama frekansı: 2000 Hz
• ✔️ Koruma: IP67, izolasyon dayanımı 500 V.

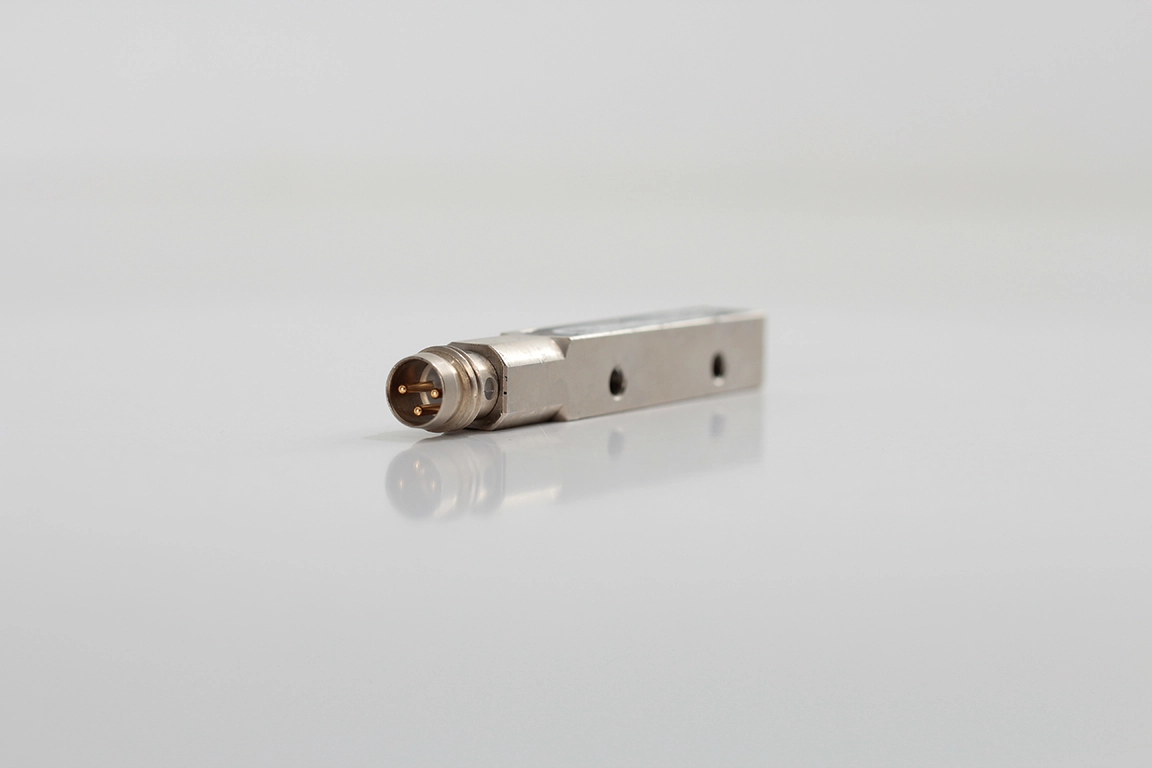

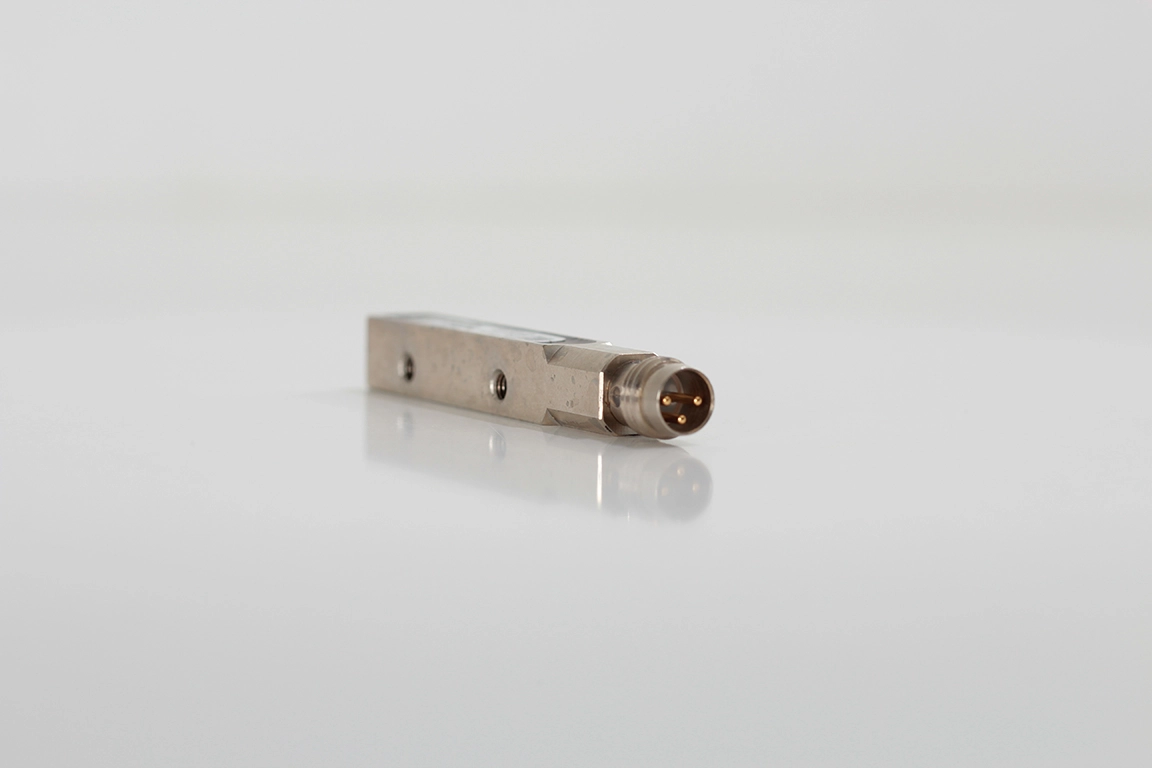

• ✔️ Konnektör / bağlantı: M8

Kullanım alanları

• ✔ Montaj hatlarında parça var/yok algılama ve pozisyon tespiti.
• ✔ Konveyör sayma ve hizalama uygulamaları.
• ✔ Robotik ve dar montaj hacimli otomasyon makineleri.

Montaj ve dikkat edilmesi gerekenler

• ✅ Flush montaj yapıldığında çevredeki metal yapıların sensörün etkin mesafesini etkileyebileceğini unutmayın; üretici montaj mesafelerine uyun.
• ✅ Kablo/konnektör seçiminde IP koruma ve ortam koşullarını dikkate alın.
• ✅ Elektrik bağlantılarını yapmadan önce veri sayfasındaki bağlantı şemasını kontrol edip, topraklama/filtreleme gereksinimlerini uygulayın.
• ✅ Sensörün LED göstergesi devre durumu ve arıza teşhisinde yardımcı olur — kurulum sonrası LED ile test edin.
