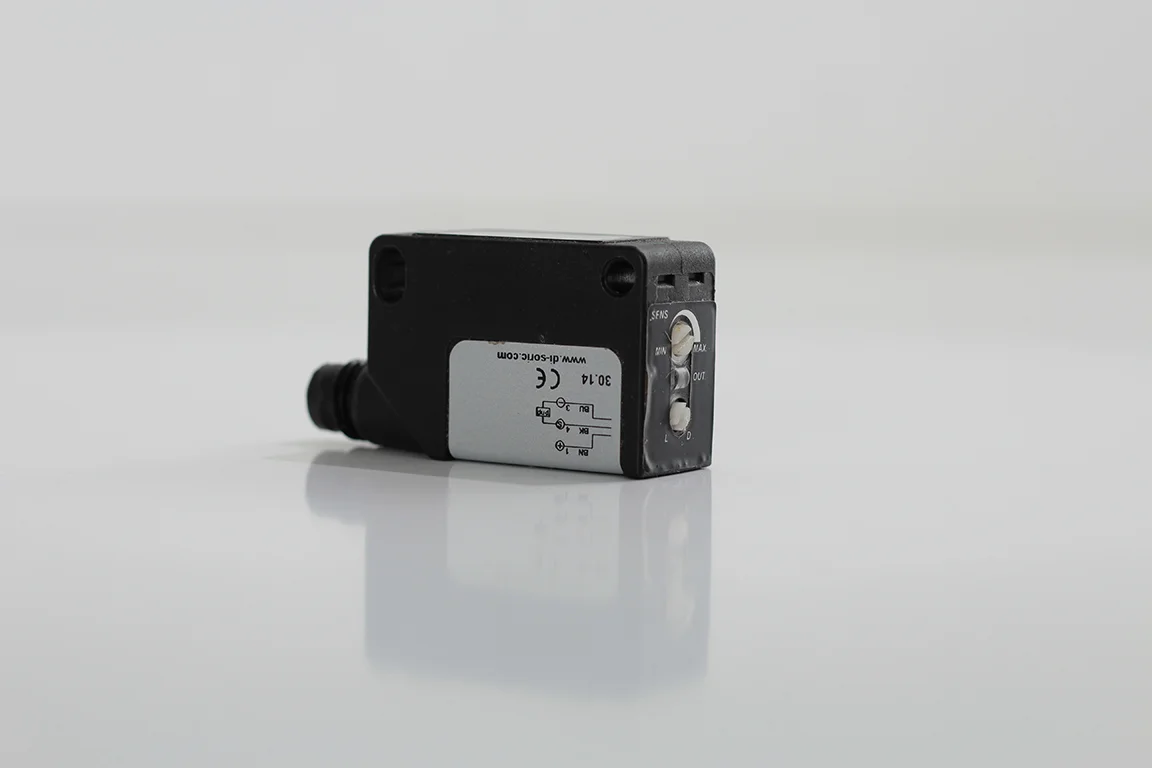

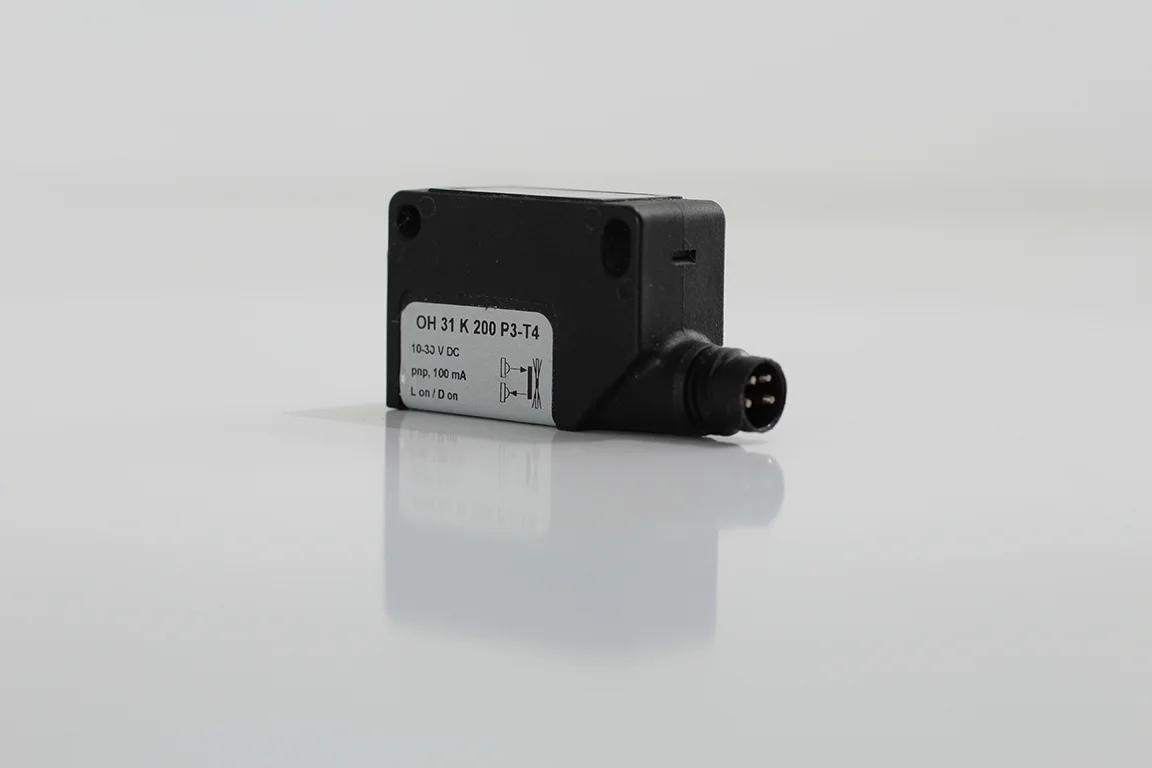

DI-SORIC OH 31 K 200 P3-T4 | Arka Plan Baskılamalı Diffuse Optik Sensör

DI-SORIC OH 31 K 200 P3-T4, arka plan baskılama (background-suppression) özelliğine sahip kompakt bir diffuse (yansıma tipi) fotoelektrik sensördür. 30–200 mm arasında ayarlanabilir tarama aralığı sunar; kırmızı LED ile çalışan ve PNP anahtarlamalı çıkış veren bu sensör; paketleme, konveyör, pozisyon algılama ve parça ayırma uygulamalarında güvenilir sonuç verir. Sensörün hassasiyeti potansiyometre ile ayarlanabilir ve light/dark (ışık/karanlık) seçimi bulunur.

Kısa teknik özet

• ✔️ Çalışma prensibi: Diffuse sensor (background suppression).
• ✔️ Ölçüm / tarama aralığı: 30 … 200 mm (standart ölçüm plakası ile).
• ✔️ Besleme gerilimi: 10 … 30 V DC.
• ✔️ Çıkış tipi: PNP anahtarlamalı çıkış.
• ✔️ Işık kaynağı: Kırmızı LED (≈ 630 nm).
• ✔️ No-load akımı / tipik: ~30 mA (veri sayfası değerleri).
• ✔️ Çalışma sıcaklığı: −25 °C … +70 °C (tipik).

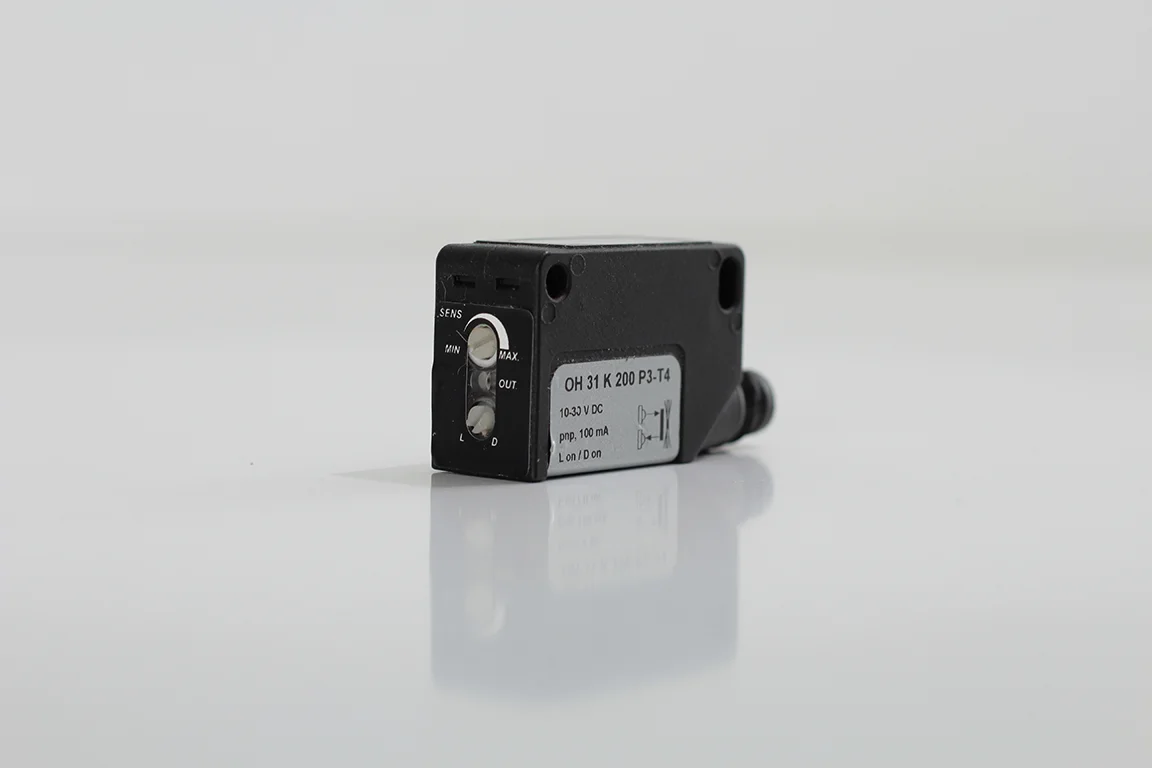

• ✔️ Ayar: Potansiyometre ile hassasiyet; light/dark anahtarı mevcut.

Not: Detaylı elektriksel karakteristikler, montaj ölçüleri ve optik eğriler için üretici datasheet’ini kontrol etmenizi öneririm (ürün sayfası ve PDF teknik doküman mevcuttur).

“Retroreflective diffuse” (retro-reflektiv) ile “diffuse reflection” (difüz yansıma / diffuse) sensörlerin farkı — kısa ve net

• Retroreflective (reflektörlü / reflex): Verici ve alıcı aynı gövdede bulunur; sensöre karşılıklı olarak bir reflektör (prizmatik ya da metalik reflektör) yerleştirilir. Sensör, reflektörden geri dönen ışığın kesilip kesilmediğine bakarak algılama yapar — dolayısıyla bir hedef reflektör ile sürekli geri dönüş sağlanır; hedef araya girince ışık kesildiği için algılama gerçekleşir. Avantaj: tek taraftan montaj, uzun mesafe performansı (diffuse’dan daha uzun), kolay optik hizalama. Dezavantaj: parlak/çok yansıtıcı yüzeyler özel durumlar yaratabilir (polarize tiplerle çözülebilir).
• Diffuse (diffuse-reflective / diffuse-reflection): Verici ve alıcı aynı gövdede yer alır; algılama hedefin yüzeyinden geri yansıyan ışığa dayanır — hedef, sensörün kendi ışığını yansıtır. Bu tipte reflektör gerekmez; hedefin rengi, malzemesi ve pürüzlülüğü algılama performansını etkileyebilir. Arka plan baskılama (background suppression) özelliği olan diffuse modeller (OH serisinde olduğu gibi) sensörün belirlenen bir aralık içinde hedefi tespit edip arka planı dikkate almamasını sağlar; böylece sensör, hedef ile arka planı ayrıştırabilir.

Kısa kıyas:

• ✔ Montaj kolaylığı: retroreflective = tek taraf yeterli; diffuse = sensör hedefe bakar (reflektör gerekmez).
• ✔ Menzil: through-beam > retroreflective > diffuse (genel kural).
• ✔ Yüzey bağımlılığı: diffuse sensörler renk/tekstüre daha duyarlıdır; retroreflective daha az etkilenebilir (polarize versiyonlar parlak yüzeylere karşı iyileştirme sağlar).
