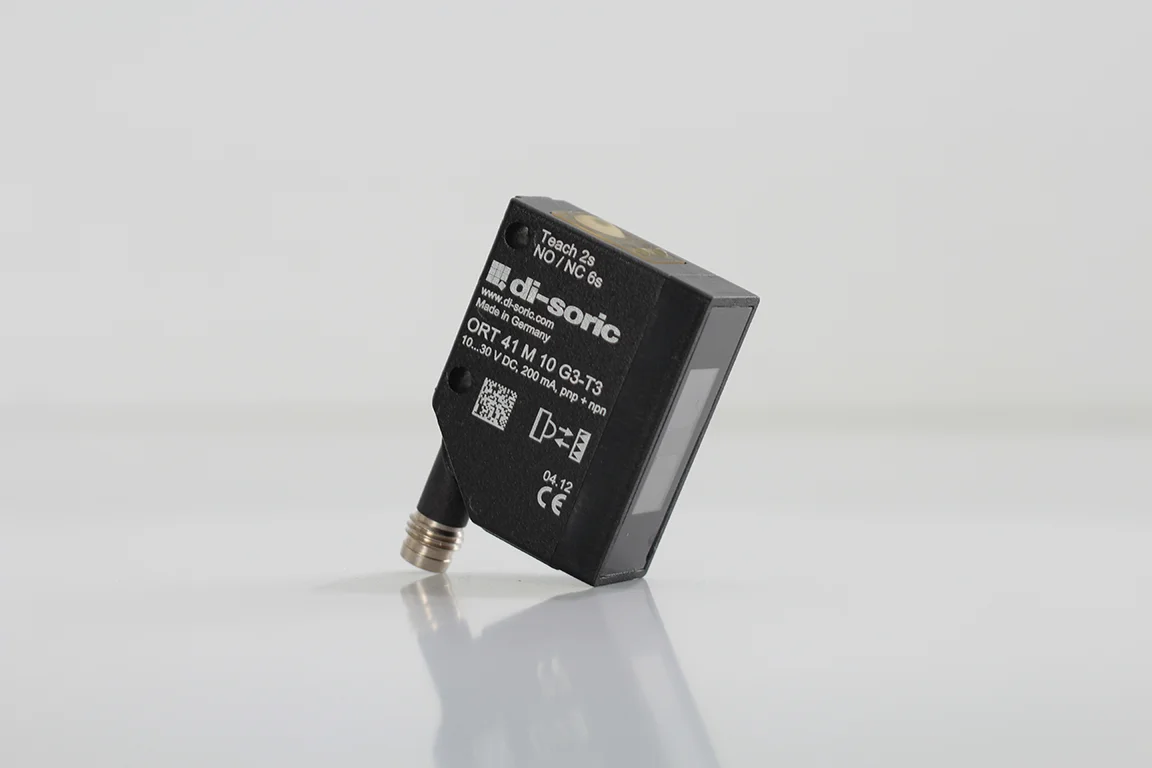

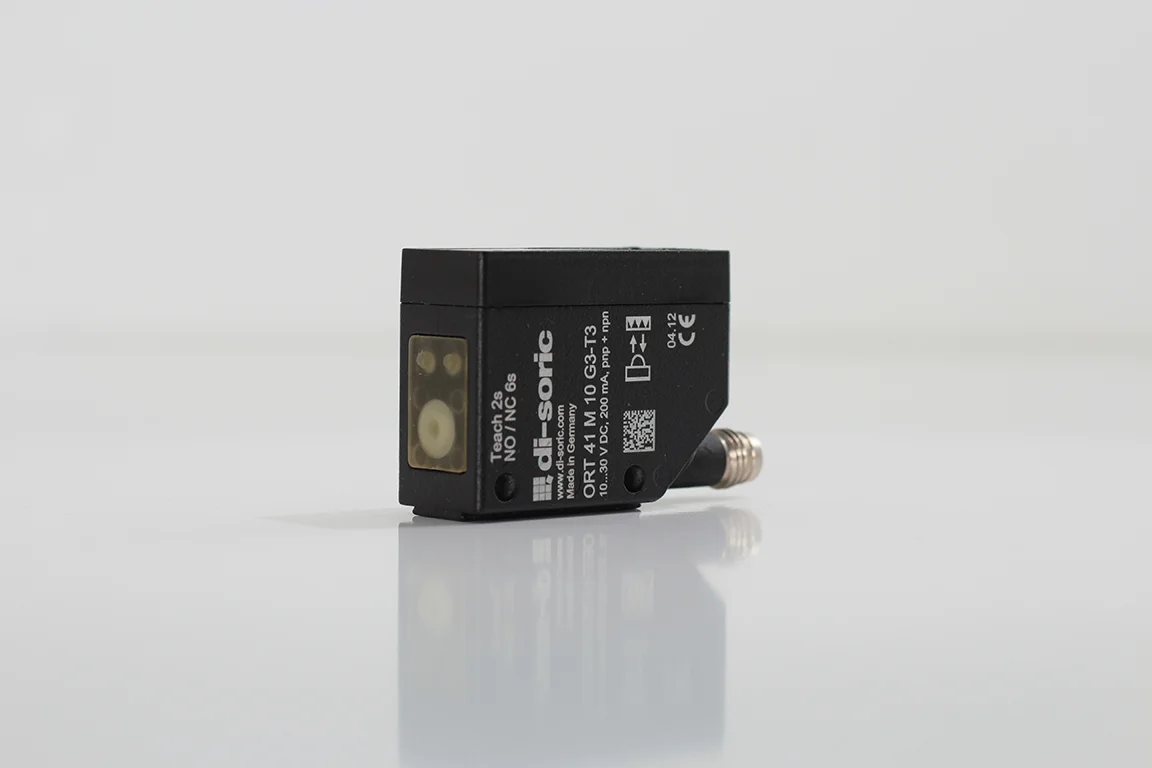

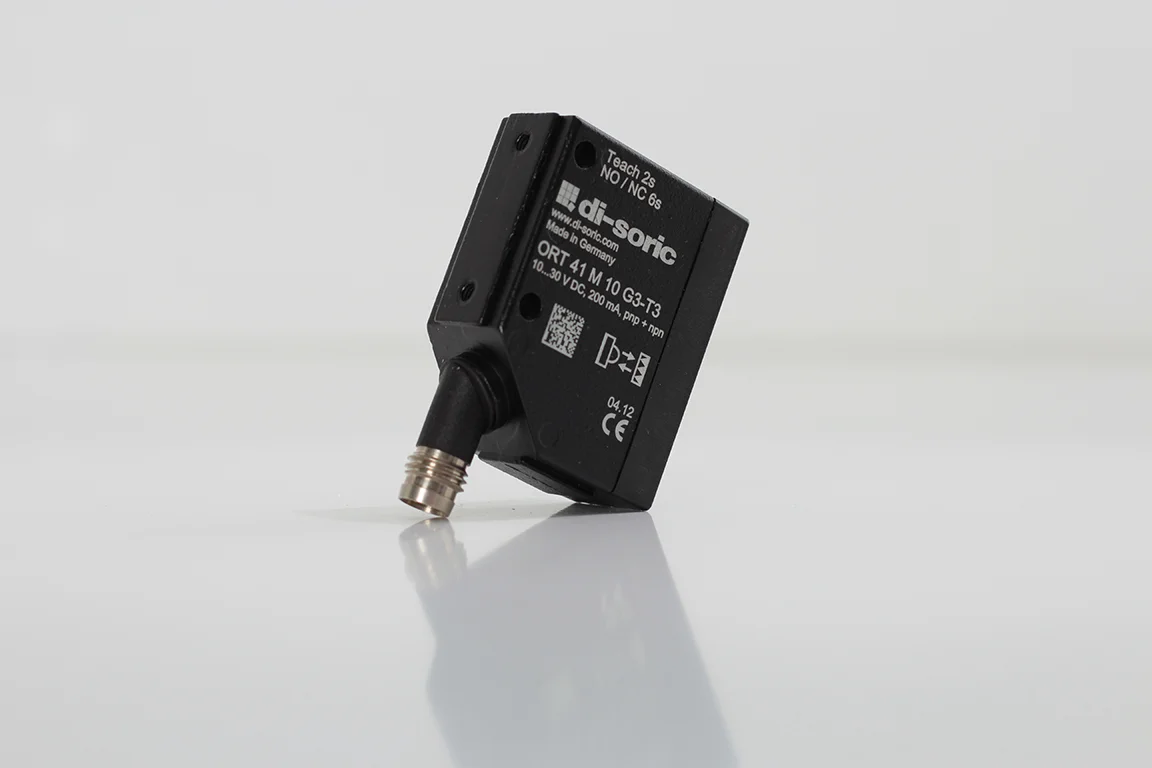

DI-SORIC ORT 41 M 10 G3-T3 | Retro-reflective (Reflektörlü) Optik Sensör — Uzun Menzil

DI-SORIC ORT 41 M 10 G3-T3; verici ve alıcının tek gövdede olduğu, reflektörlü (retro-reflective) çalışma prensibine sahip kompakt bir fotoelektrik sensördür. Üreticinin veri sayfasına göre uzun menzilli tespit için tasarlanmıştır — doğru tip reflektör ile birlikte kullanıldığında 200 … 10.000 mm aralığında güvenilir algılama sağlar. Montajda tek taraftan yerleştirme (reflektör karşı tarafta) avantajı; potansiyometre/teach özellikleri ve LED göstergesi kolay kurulum sağlar.

Bu set; tek ve çift etkili silindirler, çeşitli 3/2 ve 5/2 valf modülleri, 24V röle modülü ile start/stop buton modüllerini içerir. Tüm modüller FlexiBench V24 rayına monte edilebilir. Set, pnömatik uygulamaların yanı sıra elektropnömatik kontrol devrelerinin kurulmasını ve PLC entegrasyonunu destekleyecek şekilde tasarlanmıştır.

Ana teknik maddeler

• ✔️ Çalışma prensibi: Retro-reflective (reflektörlü).
• ✔️ İşletme / algılama menzili (tipik): 200 … 10.000 mm (model varyantına bağlı koşullar altında).
• ✔️ Besleme gerilimi: 10 … 30 V DC. No-load akım ≈ 40 mA (maks) (üretici verileri).
• ✔️ Işık kaynağı: Kırmızı LED (≈630 nm), clocked / modulated (parazit bağışıklığı için).
• ✔️ Çıkış: PNP — NO/NC değişimi (teach key / switchable); kullanıcıya göre ayarlanabilir.
• ✔️ Mekanik boyutlar (yaklaşık): 41 × 31.5 × 16 mm — kompakt cuboid gövde.
• ✔️ Montaj / kullanım notları: 270° dönebilen konektör seçeneği, dovetail groove ile sabit montaj ve teach/otomatik ayar işlevleri kurulumu kolaylaştırır.

Kısa kullanım önerileri

• ✔ Reflektör seçiminde üreticinin önerdiği reflektör tipini (datasheet’te belirtilen) kullanın; yanlış reflektör menzili ve güvenilirliği etkiler.
• ✔ Ortam ışığı, parlak yüzeyler veya ince bantlar gibi özel uygulamalarda ön deneme yapın; teach / hassasiyet ayarı ile istenmeyen tetiklemeler azaltılabilir.
• ✔ Çıkış akımı limitlerini (datasheet) aşmayın; yüksek akım çeken yükler için röle veya uygun sürücü kullanın.
