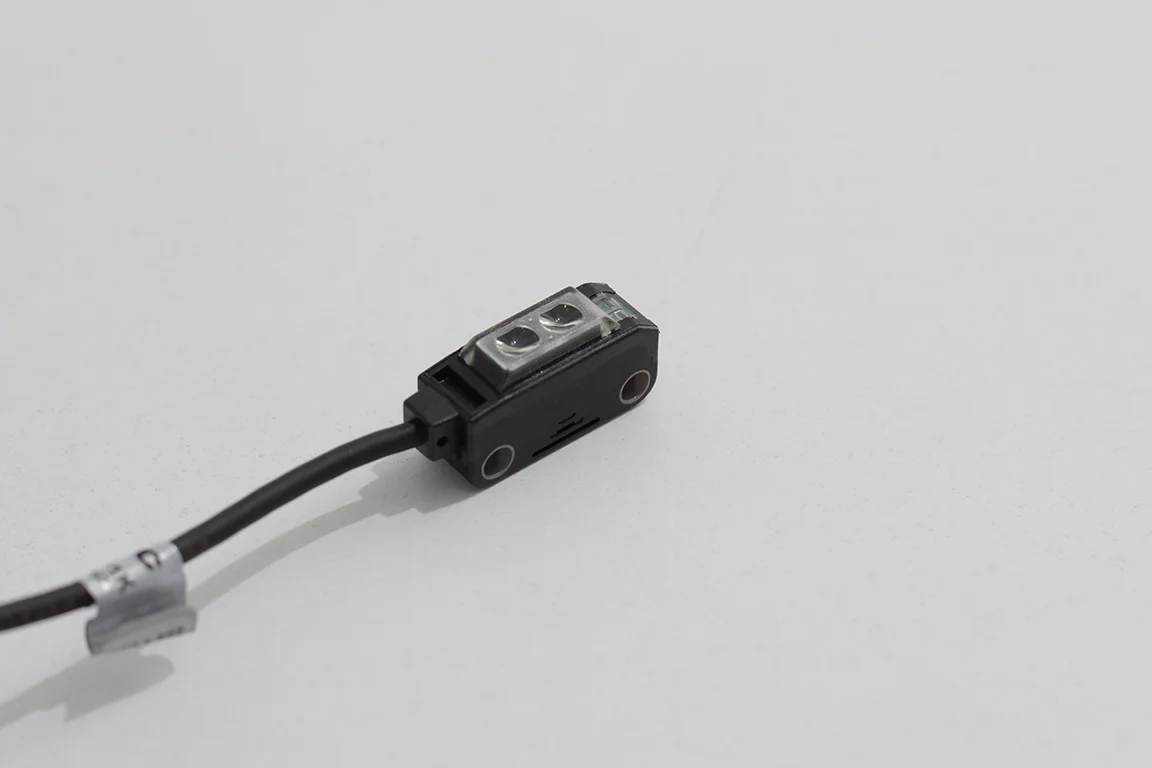

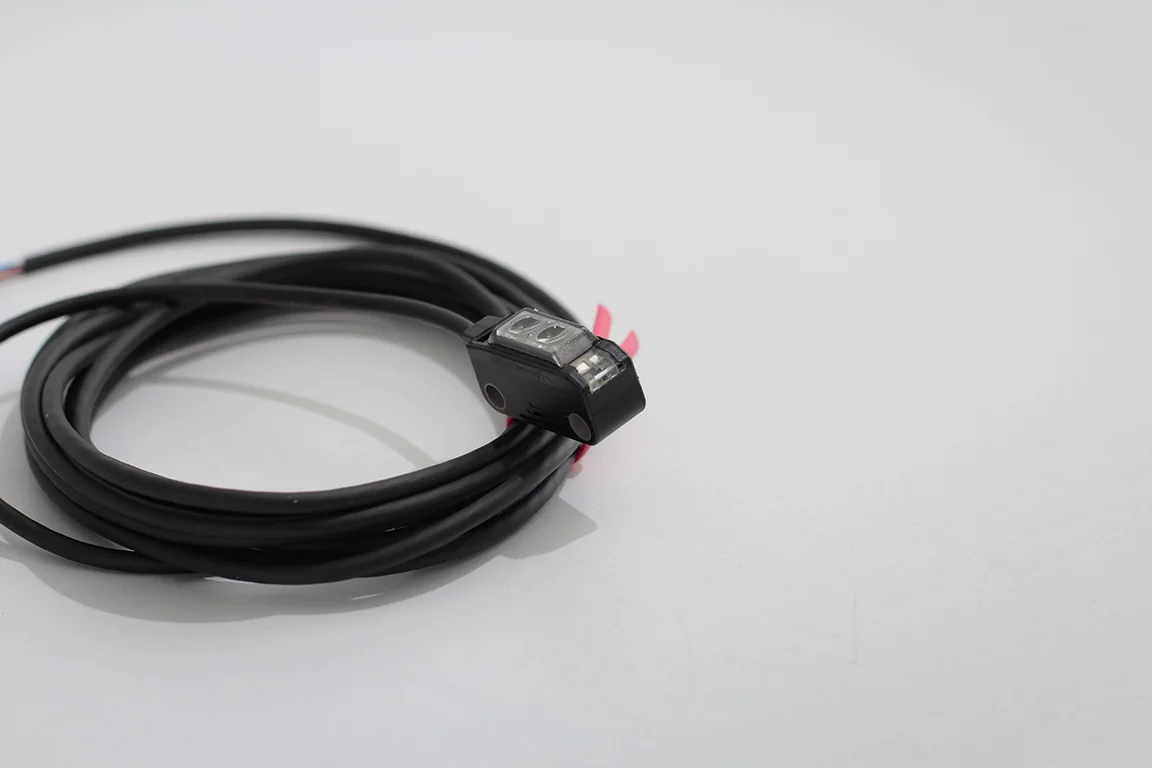

DI-SORIC OTV 22 K 160 P1K | O-20 Mini Diffuse-Reflective Sensör

DI-SORIC OTV 22 K 160 P1K; çok kompakt O-20 Mini kuboid gövdede sunulan bir diffuse-reflective (yansıma tipi) fotoelektrik sensördür. Küçük boyutu sayesinde dar alanlara rahatlıkla monte edilir ve yüksek anahtarlama frekansı ile hızlı üretim hatlarında güvenilir tespit sağlar.

Öne çıkan teknik özellikler

✔️ Tipik algılama mesafesi (Sn): 15 … 160 mm (200×200 mm beyaz hedefe göre).
✔️ Besleme / servis gerilimi: 12 … 24 V DC.
✔️ Anahtarlama çıkışı: PNP, 50 mA, NO (kablolu bağlantı / varyant).
✔️ İç güç tüketimi: < 20 mA (tipik).
✔️ Yayılan ışık: Kırmızı LED (≈680 nm), clocked / modulated.
✔️ Anahtarlama frekansı: 1.000 Hz — yüksek hızlı uygulamalara uygun.
✔️ Boyutlar: ≈ 22 × 10 × 8 mm — çok kompakt mikro gövde.
✔️ Hassasiyet ayarı: potansiyometre (manuel ayar).
✔️ Arka plan baskılama: yok (background suppression içermeyen tip).

Teknik Özellikler Tablosu

Özellik	Değer
Model	OTV 22 K 160 P1K
Tip	Diffuse-reflective (O-20 Mini)
Algılama mesafesi (Sn)	15 … 160 mm (200×200 mm beyaz hedef)
Besleme	12 … 24 V DC
Çıkış	PNP, 50 mA, NO
İç güç tüketimi	< 20 mA
Emitted light	Red LED, ≈680 nm (clocked)
Anahtarlama frekansı	1.000 Hz
Boyut	22 × 10 × 8 mm
Ayar	Potansiyometre (hassasiyet)
Arka plan baskılama	Yok
Bağlantı	Kablolu (2.0 m tipik) — BN/BK/BU renk kodu

Kısa kullanım notu:

✔ Bu model background suppression özelliği içermediğinden hedefin rengi, parlaklığı ve dokusu algılama performansını etkileyebilir; saha testi önerilir.
✔ Küçük, hafif uygulamalar ve dar montaj alanları için ideal; montajta sensör ekseni ile hedef yüzeyi hizalanmalıdır.
✔ Çıkış akımını (50 mA) aşmayın; yüksek akımlı yükler için röle veya sürücü kullanın.
