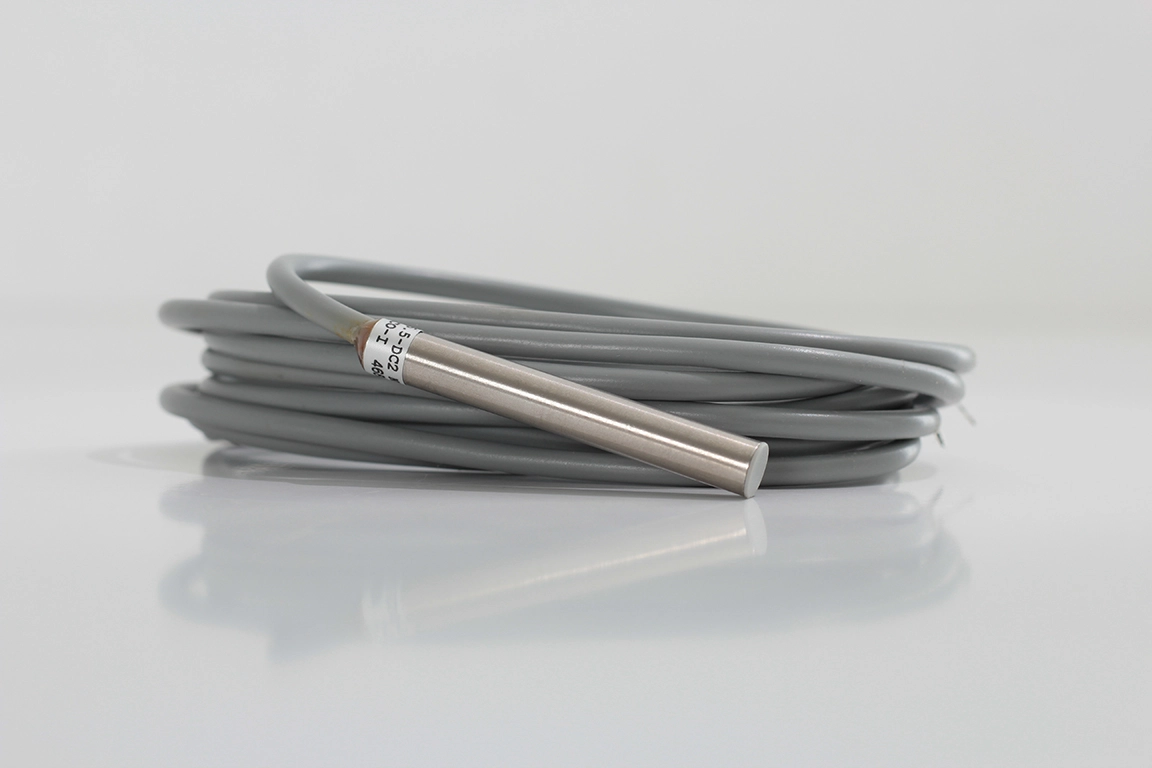

Aeco SI6.5-DC2 NPN NO (I65000037) İndüktif Sensör – Ø6.5mm, Sn: 2mm, 10–30V DC, 2m Kablolu

Aeco SI6.5-DC2 NPN NO (I65000037), metal hedeflerin temassız algılanması için tasarlanmış Ø6.5 mm silindirik gövdeli bir indüktif yaklaşım sensörüdür. NPN NO (normalde açık) çıkış yapısı sayesinde sensör metal hedefi algıladığında çıkış aktif olur; PLC ve otomasyon sistemlerinde var/yok kontrolü, konum algılama ve sayma uygulamalarında güvenilir bir çözüm sunar.

Sensör 10–30V DC besleme aralığında çalışır ve < 12 mA @ 24Vdc düşük akım tüketimi ile pano uygulamalarında verimli kullanım sağlar. Kısa devre ve aşırı yük koruması yanında ters polarite koruması bulunur. 2000 Hz anahtarlama frekansı, hızlı hareket eden parçalarda kararlı algılama performansı sağlar.

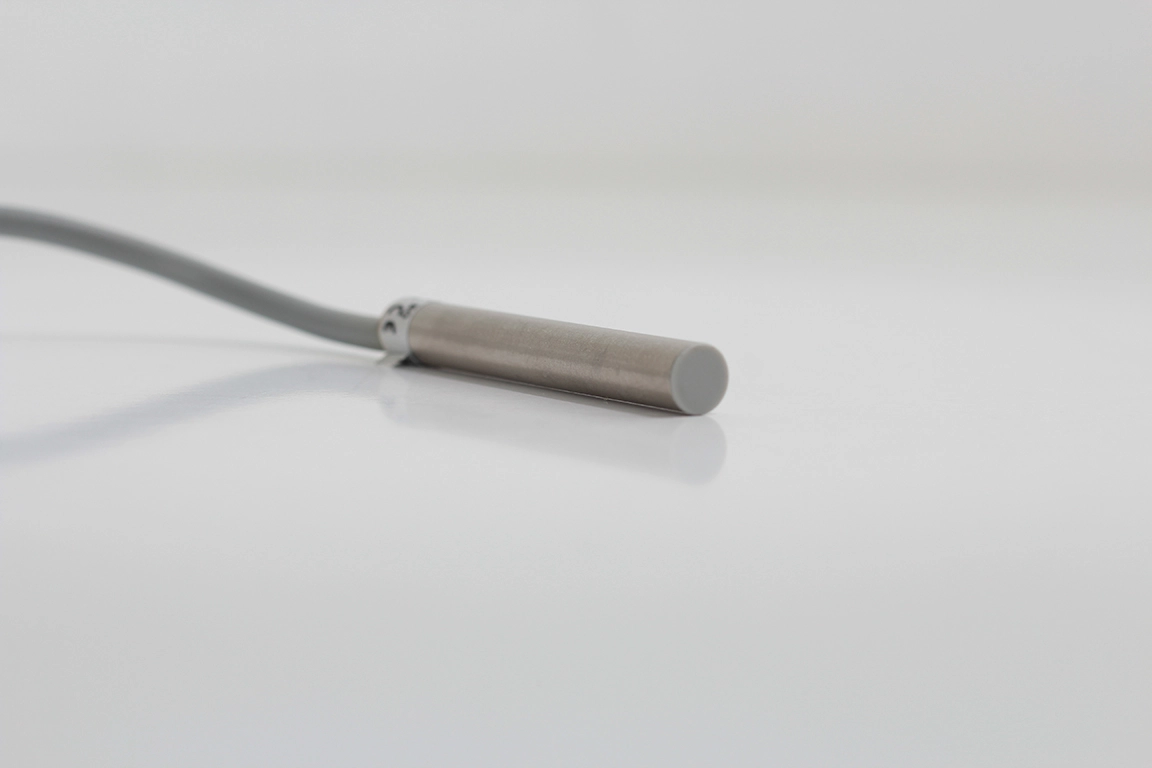

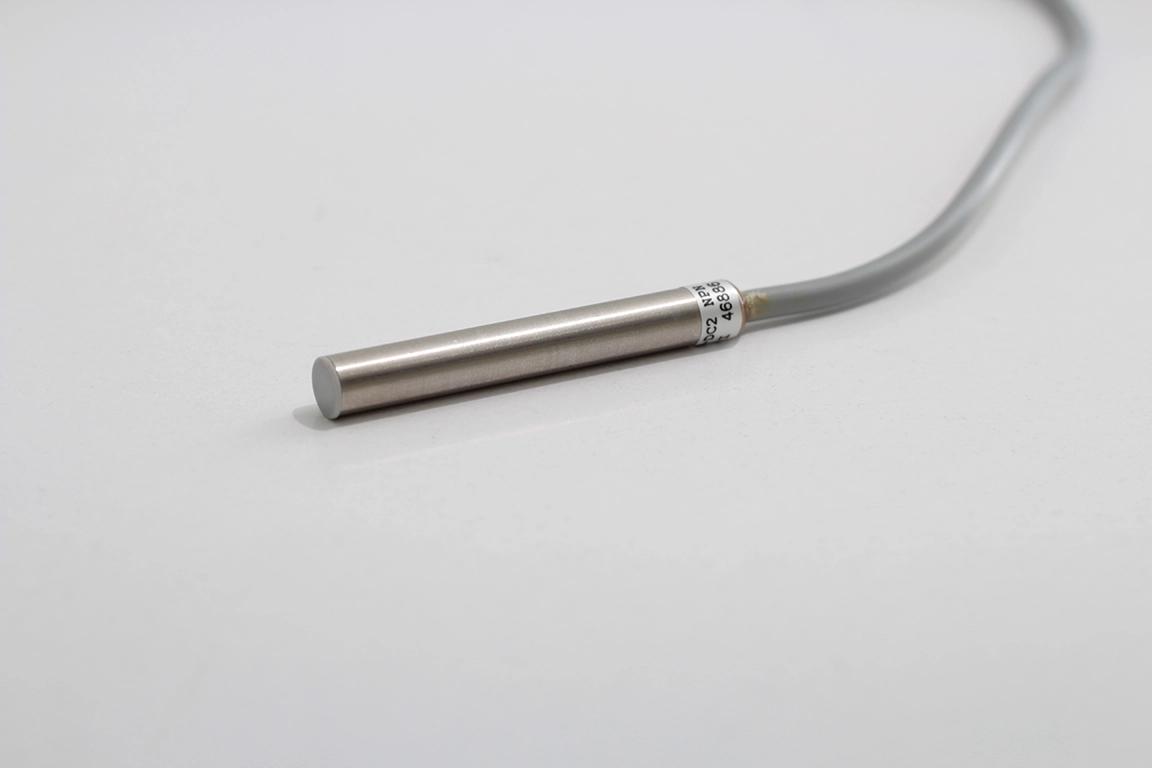

Sn 2 mm nominal algılama mesafesi; kompakt mekanizmalarda, fikstürlerde ve dar alanlı otomasyon uygulamalarında avantaj sağlar. Gövde malzemesi AISI 303, algılama yüzeyi POM gri yapıdadır. Embeddable (flush) montaja uygundur. Üzerindeki 1 x sarı LED, çıkış anahtarlama durumunu görsel olarak takip etmenizi sağlar.

Öne Çıkan Teknik Özellikler

• ✔ Part number / Model: I65000037 / SI6.5-DC2 NPN NO
• ✔ Besleme gerilimi: 10 ÷ 30V DC | Akım tüketimi: < 12 mA @ 24Vdc
• ✔ Çıkış: NPN | Fonksiyon: NO | Maks. çıkış akımı: 200 mA
• ✔ Maks. anahtarlama frekansı: 2000 Hz | Gerilim düşümü: < 1.8 V
• ✔ Algılama mesafesi: Sn 2 mm | Sr 2 mm ±10% | So 0 ÷ 1.62 mm
• ✔ Koruma: Ters polarite + Kısa devre + Aşırı yük korumalı
• ✔ IP koruma: IP65 / IP66 / IP67 | Sıcaklık: -25°C ÷ +70°C
• ✔ Gövde: Ø6.5 | Boy: L=50 mm | Ağırlık: 50 g
• ✔ Malzeme / Montaj: AISI 303 gövde, POM gri yüzey | Embeddable (flush)
• ✔ Elektrik bağlantısı: 2 m kablo, PVC/PVC, 3 x 0.14 mm²
• ✔ Gösterge: Çıkış anahtarlama durumu için 1 x sarı LED
• ✔ Standart: EN60947-5-2 | Direktif: 2014/30/EU (EMC)

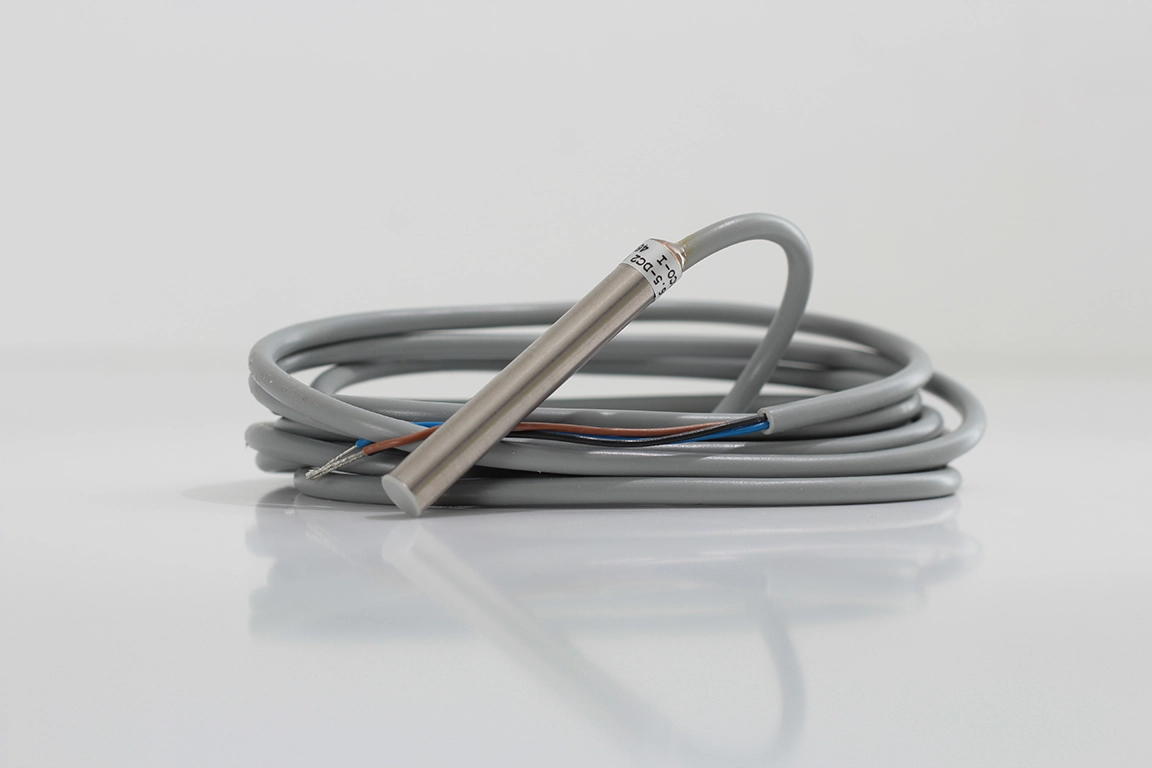

Kablo Bağlantısı (NPN NO – 3 Kablo)

Ürün bilgi sayfasındaki Wiring Diagram (3 wires cable) şemasına göre bağlantı şu şekildedir:

• ✔️ Kahverengi (BROWN): + (Besleme +)
• ✔️ Mavi (BLUE): - (0V / GND)
• ✔️Siyah (BLACK): Çıkış (NPN NO)

Not: NPN çıkışlar algılama anında yükü 0V (GND) tarafına çeker. PLC giriş tipinizin NPN (sinking) bağlantıya uygun olduğundan emin olunuz.

Kullanım Alanları

• 1️⃣ Konveyör ve montaj hatları: Parça var/yok algılama, sayma, pozisyon kontrolü
• 2️⃣ Fikstür ve aparat uygulamaları: Metal parça doğrulama, referans noktası tespiti
• 3️⃣Makine otomasyonu: Limit/konum algılama, hızlı anahtarlama gereken uygulamalar

Montaj Notu

Bu model Embeddable (flush) montaja uygundur. Üretici çizimlerinde “side by side mounting” ve “flush mounting” için önerilen montaj boşluklarına uyulması tavsiye edilir.
